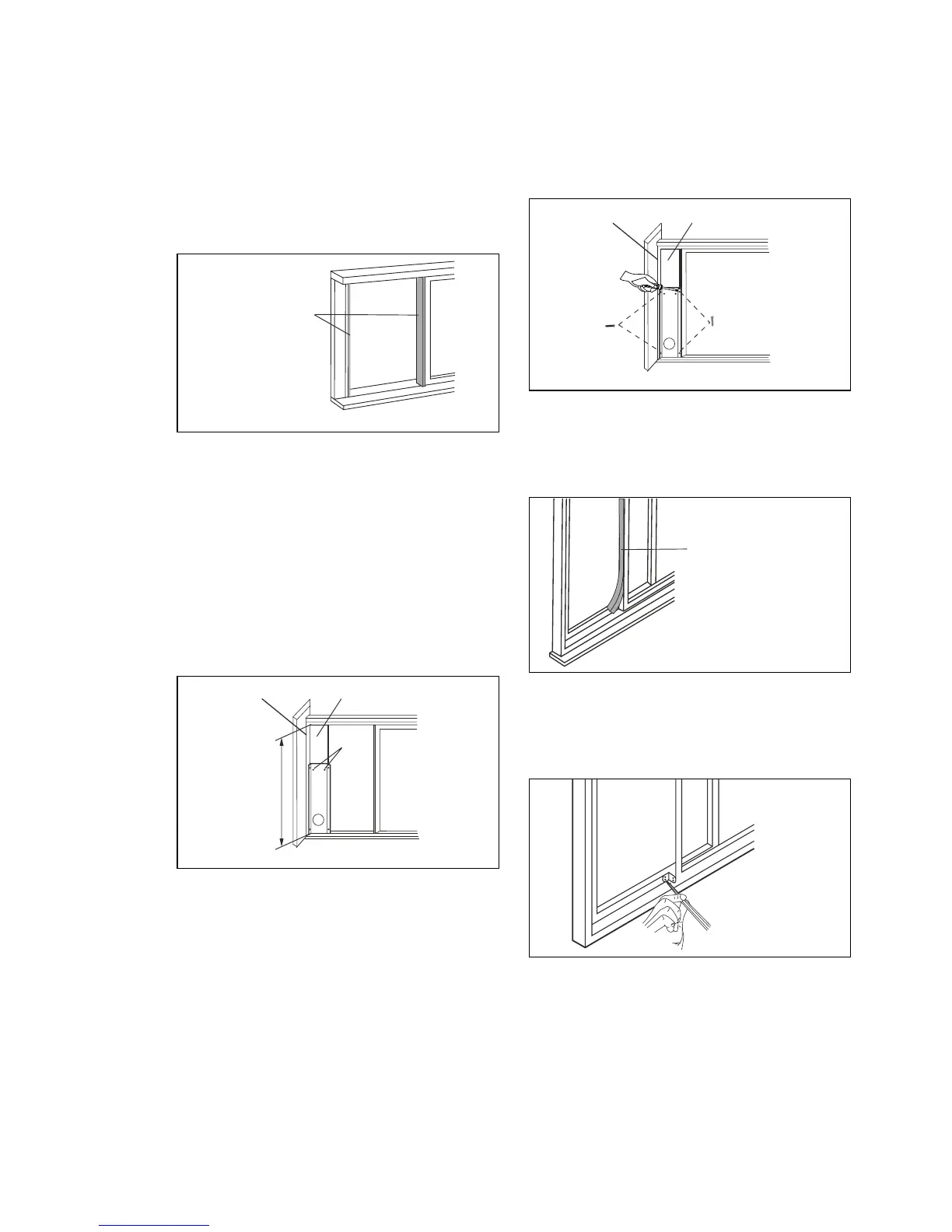

5.3 Installatie in een dubbel
opgehangen schuifraam
1. Snijdt de schuimafdichtingen A (gelijmd
type) op de juiste lengte en bevestig ze
op het raamframe. Zie Afb.14.
Schuimafdichting A
(gelijmd type)
Afb.14
2. Open het schuifraam en plaats de
raamschuifkit op het raamkozijn
(Afb.15). Bevestig de raamschuifkit op
het raamkozijn. Pas de lengte van de
raamschuifkit aan in overeenstemming
met de hoogte van het raam. Schroef
de twee schroeven vast op de
raamschuifkit. Zie Afb.15. Snijdt de
aanpasbare raamschuifkit indien de
hoogte van het raam minder is dan
67,5cm (Afb.10).
Raamkozijn
Raamschuifkit
screws
67.5 cm~123 cm
Afb.15
3. Sluit het schuifraam goed tegen de
raamschuifkit. (Afb.16)
4. Schroef twee 12,7 mm schroeven om
de raamschuifkit op het schuifraam te
bevestigen. (Afb.16)
5. Schroef twee 19 mm schroeven om
de raamschuifkit op het raamkozijn te
bevestigen (Afb.16)
12,7 mm
schroeven
12,7 mm
schroeven
Raamschuifkit
Afb.16
6. Snijdt de schuimafdichting B in een
juiste lengte en dicht het open gat
tussen het schuifraam en de buitenste
schuifraam, zoals afgebeeld in Afb.17.
Schuimafdichting B
Afb.17
7. Om de onderste schuif op zijn plaats
te houden, bevestig de rechthoek
veiligheidsborging met 12,7mm schroef
als afgebeeld (Afb.18).
Afb.18
