Electrolux EXP09HSECI - Instructions Dinstallation

33FRANÇAIS

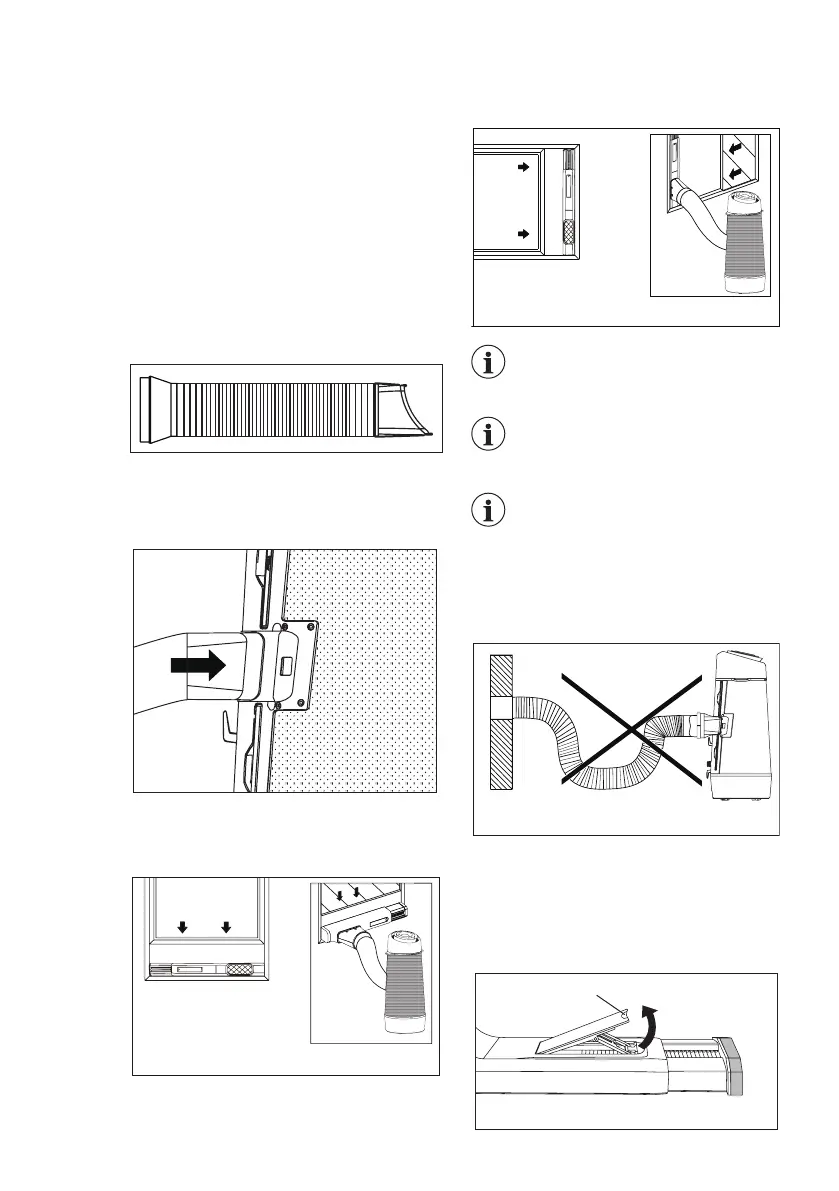

5. INSTRUCTIONS D’INSTALLATION
Fig. 3
5.1 Air chaud d’évacuation
En mode COOLING (refroidissement),
l’appareil doit être placé à proximité d’une
fenêtre ou d’une ouverture an que l’air
chaud puisse être conduit vers l’extérieur�
Placez d’abord l’appareil sur un sol plat
en vous assurant qu’aucun obstacle ne se
trouve à moins de 30cm autour de l’appareil,
et qu’il est à proximité d’une source
d’alimentation à circuit unique�
1. Déployer une des extrémités du tuyau (Fig� 3)�
3. Installez le kit de fenêtre sur la fenêtre et
faites glisser l’adaptateur B dans le kit de
glissière de fenêtre, puis sceller� (Fig� 5 et 6)
2. Faites glisser l’adaptateur A dans le trou
d’échange de l’appareil, comme illustré
dans la Fig� 4�
Fig. 4
Fig. 5
Fig. 6
Kit de glissière de fenêtre
Minimum: 56cm
Maximum: 112 cm
Reportez-vous au paragraphe
5.2 «Installation dans une fenêtre
à battants» pour savoir comment
installer le kit de fenêtre�
Le tuyau peut être allongé de sa
longueur d’origine de 38cm à
150cm, mais il est préférable de
lui donner une longueur minimale�
Assurez-vous également que le tuyau
n’a pas de pliure ou d’affaissement
aigus� (Fig�7)
Fig. 7
5.2 Installation dans une fenêtre
à battants
Fig. 9
B
1. Ouvrez le châssis de la fenêtre et soulevez
le levier de verrouillage du kit de glissière
de fenêtre (Figure 9)
B : Levier de verrouillage
