Electrolux EXP09HSECI - Monteringsinstruktioner

99 SVENSKA

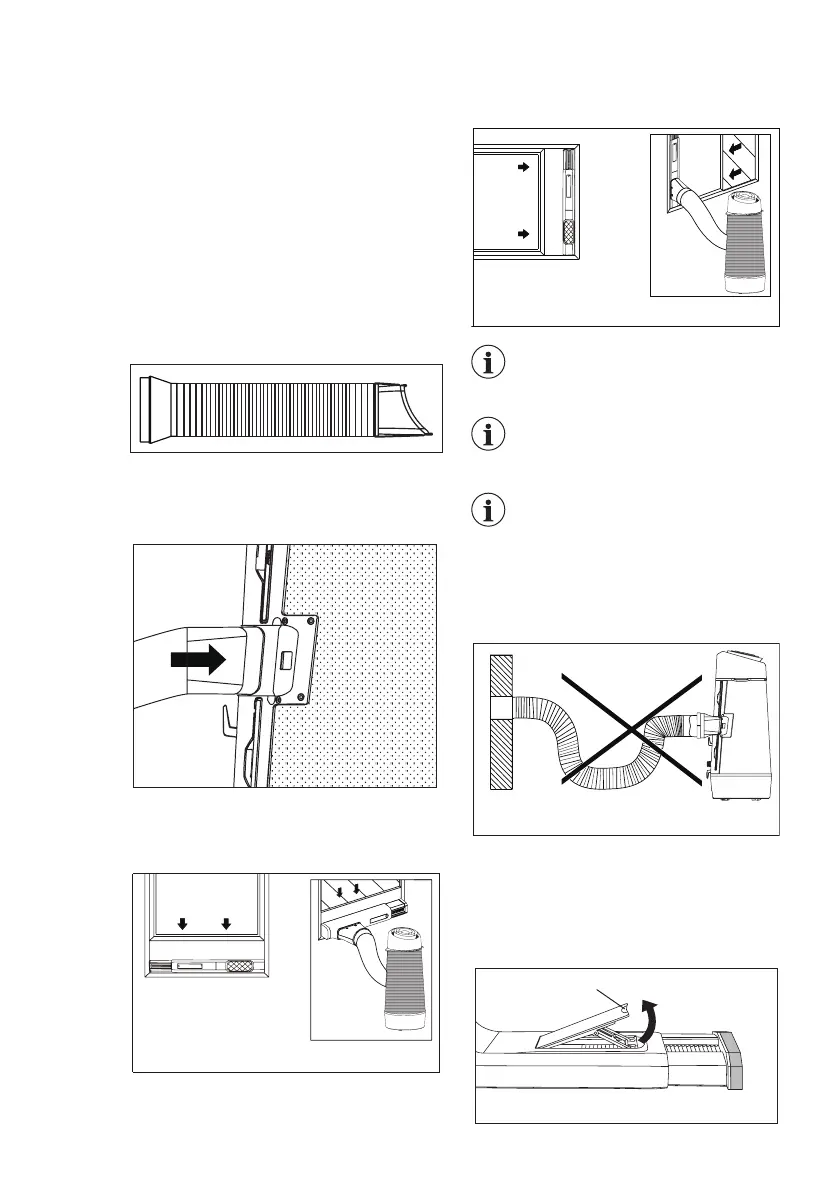

5. MONTERINGSINSTRUKTIONER
Fig. 3
5.1 Tömma varmluft
I COOLING-läget måste produkten
placeras nära ett fönster eller öppning
så att den varma utloppsluften kan ledas
ut� Placera först enheten plant och se
till att det nns minst 30 cm utrymme
runt enheten och står i närheten av en
strömkälla med enkel krets�
1. Förläng båda sidor av slangen (Fig� 3)�
3. Montera fönstersatsen på fönstret och
skjut in adaptern B i skjutfönstersatsen
och tätningen� (Fig� 5 och 6)
2. Skjut in adaptern A i hålet på enheten
som visas på Fig� 4�
Fig. 4
Fig. 5
Fig. 6
Skjutsats till fönster
Minimum: 56 cm
Maximum: 112 cm
Se ”5.2 Installation i en fönsterkarm”,
så här monterar du fönstersatsen�
Slangen kan förlängas från sin
ursprungliga längd på 38 cm till
högst 150 cm, men det är bäst att
hålla längden så kort som möjligt�
Se även till att slangen inte har
några skarpa böjar eller är slak�
(Fig�7)
Fig. 7
5.2 Installation i en fönsterkarm
Fig. 9
B
1. Öppna fönsterbågen och lyft låsspaken
till skjutfönstersatsen (Fig� 9)
B: Låsspak
