Electrolux KCC84453CK - Cable de Conexión

3.5 Cable de conexión
• La placa se suministra con un cable de
conexión.
• Para sustituir el cable de alimentación
dañado, utilice un cable tipo: H05V2V2-F
que soporta una temperatura de 90 °C o
más. El cable único debe tener un
diámetro mínimo de 1,5 mm². Póngase en
contacto con el servicio técnico local. El
cable de conexión solo debe sustituirlo un
electricista cualificado.
ADVERTENCIA!
Todas las conexiones eléctricas deben
realizarlas electricistas cualificados.
PRECAUCIÓN!
Las conexiones a través de enchufes de
contacto están prohibidos.
PRECAUCIÓN!
No taladrar ni soldar los extremos del
cable. Está prohibido.
PRECAUCIÓN!
No conectes el cable sin el manguito del
extremo del cable.

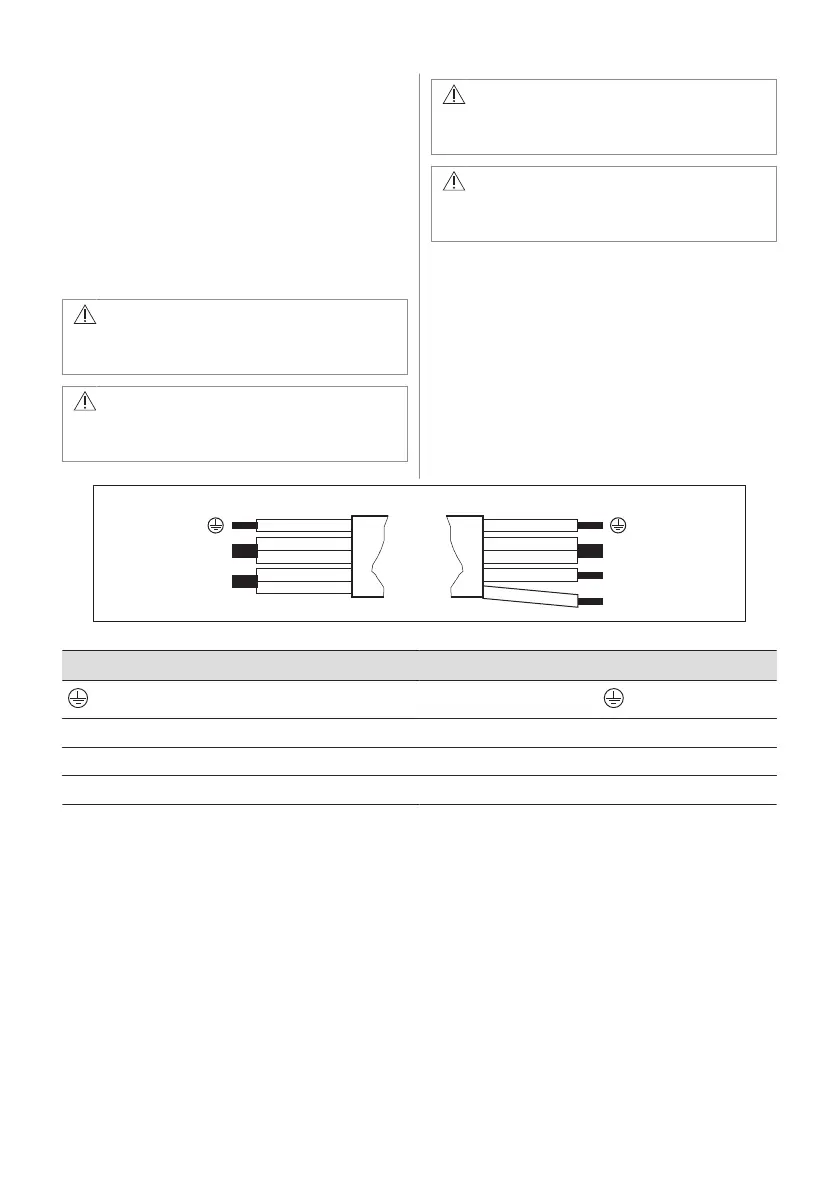

Conexión monofásica
1. Retirar el manguito del extremo del cable
de los cables negros y marrones.
2. Retirar el aislamiento de los extremos del
cable negro y marrón.
3. Combine los extremos del cable negro y
marrón.
4. Colocar un nuevo manguito en el extremo
del cable común (se necesita una
herramienta especial).
Sección transversal del cable 2 x 1,5 mm²
N
L1
N
L
220-240 V~ 400V 2~N
L2
Conexión monofásica - 220 - 240 V~ Conexión bifásica - 400 V 2 ~ N
Verde - amarillo Verde - amarillo
N Azul y azul Azul y azul N
L Negro y marrón Negro L1
Marrón L2
ESPAÑOL 101
