3.5 Câble de connexion
• La table de cuisson est fournie avec un
câble d’alimentation.
• Pour remplacer le câble d'alimentation
endommagé, utilisez le type de câble :
H05V2V2-F qui supporte une température
de 90 °C ou plus. Le câble unique doit
avoir un diamètre minimum de 1,5 mm².
Contactez votre service après-vente. Le
câble de raccordement ne peut être
remplacé que par un électricien qualifié.
AVERTISSEMENT!
Tous les raccordements électriques
doivent être effectués par un électricien
qualifié.
ATTENTION!
Les connexions au moyen de fiches de
contact sont interdites.
ATTENTION!
Ne percez pas et ne soudez pas les
extrémités du câble. Cela est interdit.
ATTENTION!
Ne raccordez pas le câble sans gaine
d’extrémité du câble.

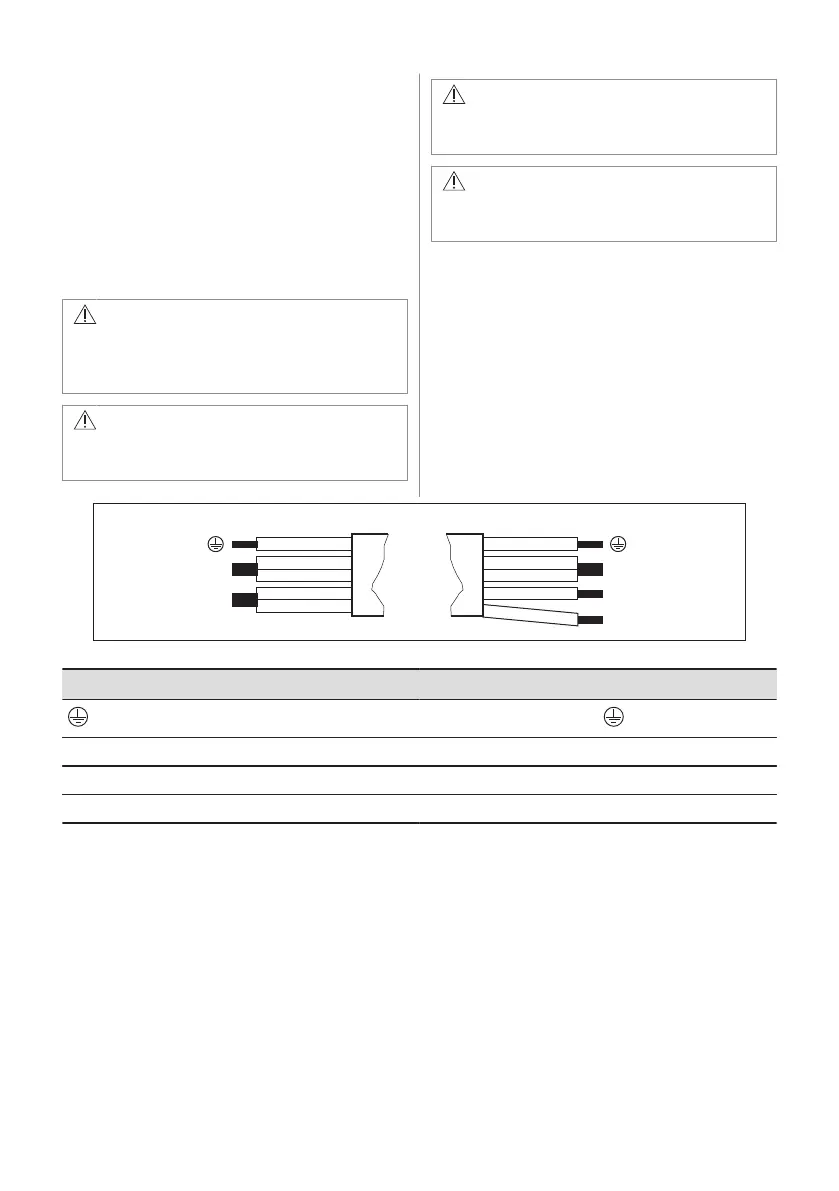

Raccordement monophasé
1. Retirez la gaine d’extrémité du câble des
fils noir et marron.
2. Retirez une isolation des extrémités des
fils marron et noir.
3. Fusionnez les extrémités des câbles noir
et marron.
4. Appliquez un nouveau manchon
d’extrémité sur l’extrémité du câble
commun (outil spécial requis).
Section de câble 2 x 1,5 mm²
N
L1
N
L
220-240 V~ 400V 2~N
L2
Raccordement monophasé - 220 - 240 V~ Raccordement biphasé - 400 V 2 ~ N
Vert - jaune Vert - jaune
N Bleu et bleu Bleu et bleu N
L Noir et marron Noir L1
Marron L2
38 FRANÇAIS
