PS 8000 2U
系列产品说明书
日期:02-09-2012
关于产品
4. 一般信息
4.1 序言/安全警告
本说明书和本设备专给对本电源有基本了解的人士使用。不
给无基本电器知识的人士操作,因本说明书未作此方面解释
操作不当和未遵守安全说明的操作可能导致仪器损坏或丧失
修的权利!
4.2 制冷
前板进风孔和后板排风孔必须保持干净,以保证良好的冷却
。注品()要围摆任何保持10cm
距离,以保证空气通畅。
4.3 操作产品
险。必须将该产品与主电源断开后方可进行,否则用户自行
担风险。
有受过电危险知识训练的人员才可进行相关的维护或修理。
5. 安装
5.1 目检
收到产品后,请检查是否有外观受损痕迹。如发现有,请不
操作该产品,应立即联系您的供应商。
5.2 与市电的连接
产品通过源线接地。故要与带接地片的电源插座联合使用。
且中间不可使用无地线的延伸线!
使5x20mm的保(规格参考规格)后面
板可拆装更换。
5.3 4U型号的市电连接
尽管4U品有一三相输入端,但却使用普通230V供电电压 (L
+ N + PE)。鉴于安全考虑不允许接三相输入电压。而连接L1

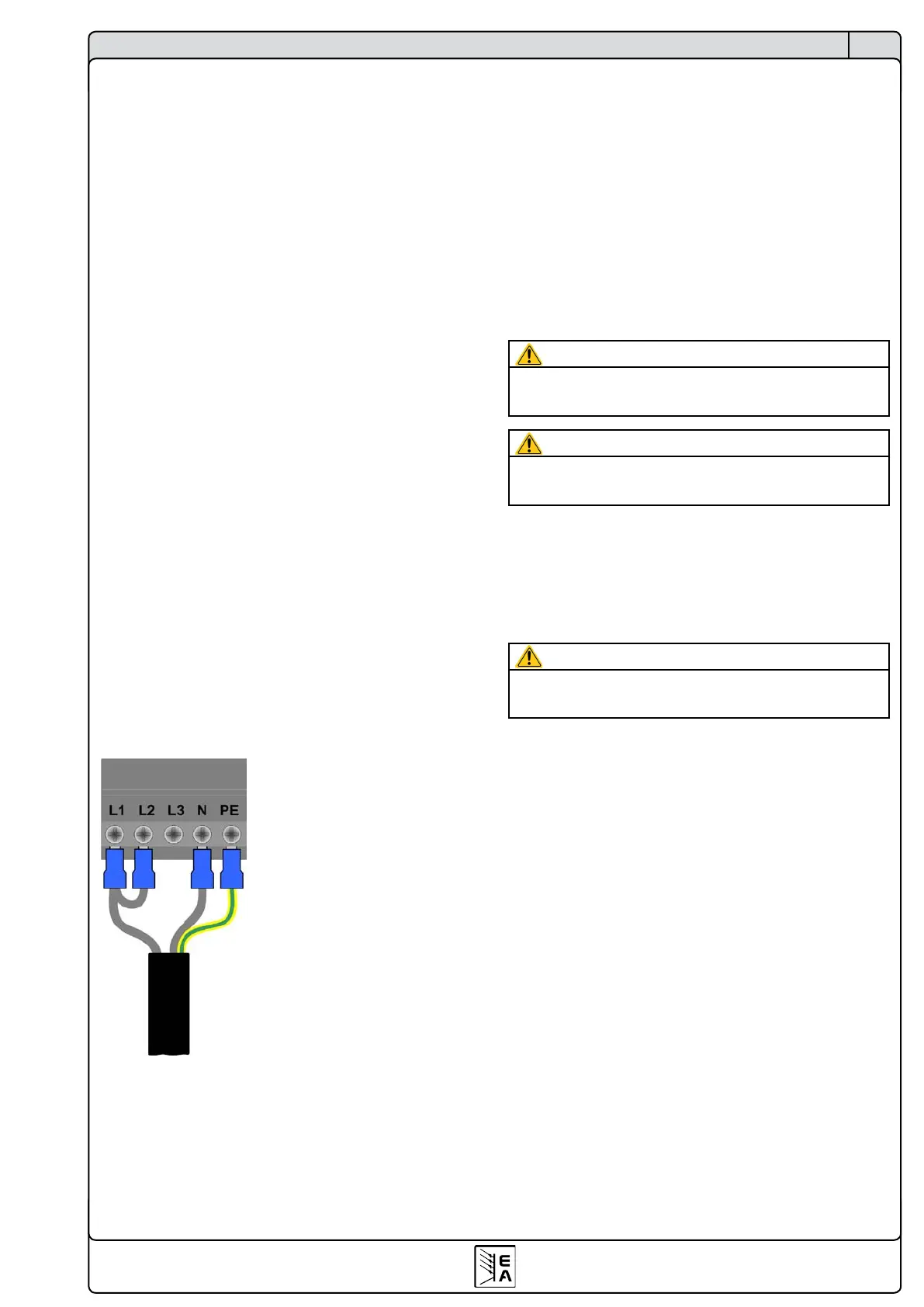

L2,加上NPE。故输入端接线必须如下图所示:
5.4 直流输入端
电源输出端位于产品后面。
产品输入端并
容丝装置。为避免馈源损坏负载设备,应随时
注意电子负载器的额定值。
负载线的直径由多个条件而定,如:输出电流,连线长度和
境温度。
我们建议使用1.5米以下长度的连线:
10A以下: 0,75mm² 15A以下: 1,5mm²
30A以下: 4mm² 40A以下: 6mm²
60A以下: 16mm² 120A以下: 35mm²
针对每根线(弹性线)。
输入
“+”
“-“
极未接地,若有需要,可将其中
极接地。
注意!
将其中一输出极接地时,请随时检查负载(如电子负载)的其
一极是否也已接地。否则将引起短路!
注意!
串联时注意输出极的电位转移!此时仅建议带最低电位的极
点接地。
5.5 “感测”端(远程感测)
为补偿负载线(根线最大1.1V)上的压降,电源可“感测”
载的电压,而不是其输出端的。然后调整输出电压,从而提
所需电压给负载。
感测线连接到后面“System Bus”端的12脚上。见章节
„3.1 各面视图
注意!
(+)
感测端只能与负载设备
(+)
端相连,
(–)
感测端与
(–)
相连!否则会损坏两头的产品
其它信息请见章节„7.7 远程感测被激活
5.6 接口卡插槽
本产品配有接口卡。接口卡插槽位于产品后面。关于接口卡
更多信息见章节„9. 数字接口卡
