12
© 2006, Elektro-Automatik GmbH & Co. KG
Irrtümer und Änderungen vorbehalten
CN
PS 8000 2U
系列产品说明书
日期：02-09-2012
6. 操作
6.1 显示

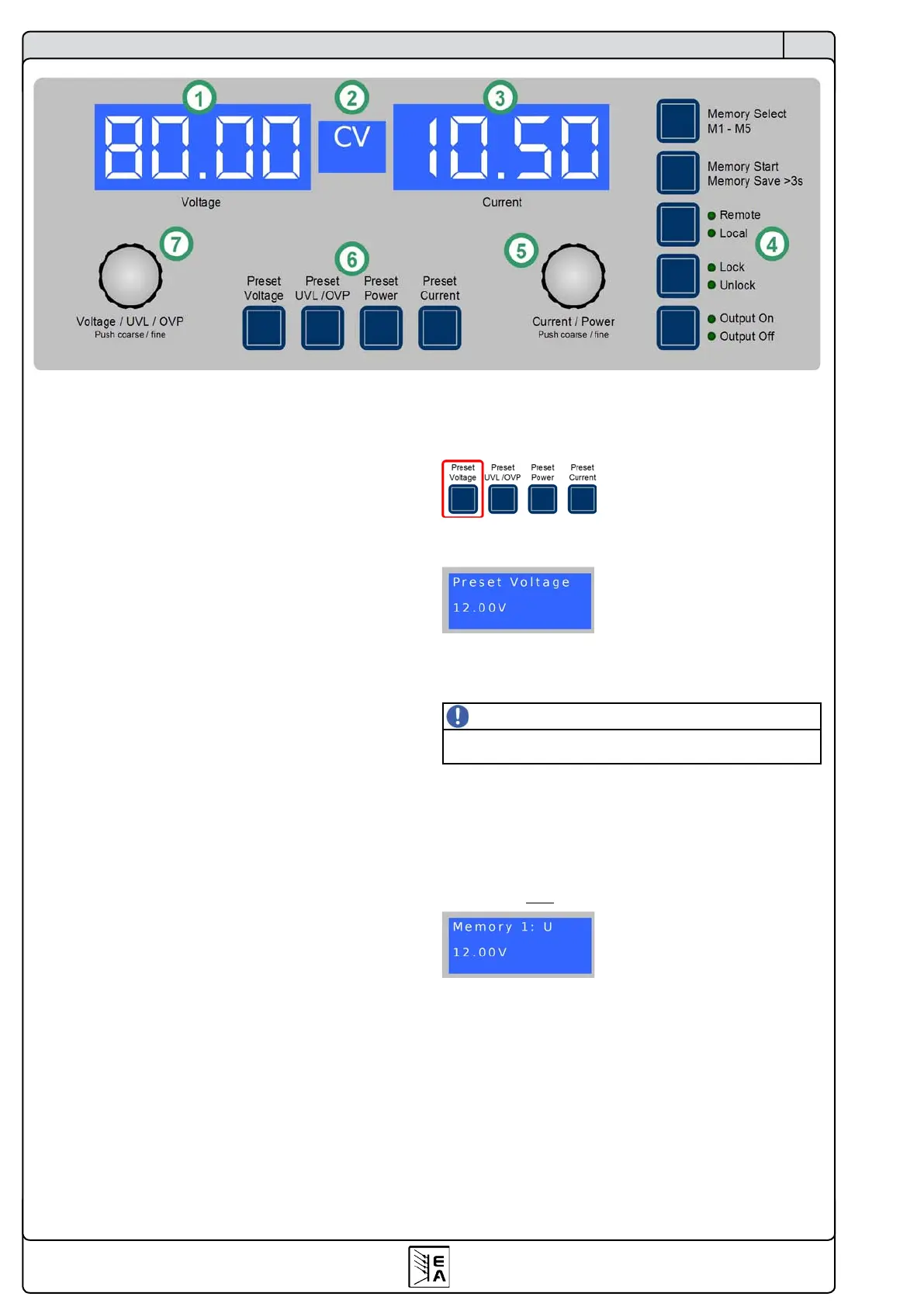

图5描述了点阵显示和控制面板总图。正常操作期间，显示区
域展示实际电压（右边）和电流值（左边），以及产品状态（
中间）。在预设模式下，左显示区域显示电压设定值（预设
电压），过压保护阀值（预设OVP）欠压极限设定值（预设
UVL)。右显示区域显示电流设定值（预设电流）或功率设定
值（预设功率，仅从1kW型号起）。在产品设置模式下显示可
调参数和设定。
中间区域显示的状态如下：
CV - 恒压调整（仅当输出为“on”时）
OT - 过温错误
OVP - 过压错误
CC - 恒流调整（仅当输出为“on”时）
CP - 恒功率调整（仅当输出为“on”时）
Fine - 两旋钮启用时作精调
PF - 电源故障（输入电压故障，自6.0固件版本后方显示）
图解：
(1) - 左显示区域：实际电压或V,UVL,OVP的设定值。
(2) - 状态区域：显示状态，如CC,CV等。
(3) - 右显示区域：实际电流或I,P的设定值。
(4) - 控制按钮：设定产品条件等。
(5) - 右旋钮：调节I和P设定值，以及在产品设定模式下的各项
设定。
(6) - 预设按钮：转为显示设定值。
(7) - 左旋钮：调节V、UVL和OVP设定值，以及产品设定模式
下的各项参数。
关于产品
图 5. 控制面板
6.2 控制面板各按钮
6.2.1 PresetVoltage按钮
正常操作模式下，该按钮可将实际输出电压值的显示转为预设输
出电压值的显示（即：预设模式）。左显示区域将显示如下：
预设模式下，左旋钮(Voltage / UVL / OVP)用来调节设定电
压，其操作与在正常操作方式下的一样。调节值会立即传输到
输出端！
提示
设定值的调节由欠压阀值
UVL
限制。见章节
6.2.2
。
按两下该按钮立即退出预设模式，或者，如果没按预设按钮或
有任一设定值被更改，则5s后自动退出。
由模拟或数字接口控制的远程控制模式下，可用预设模式检测
远程输入的电压设定值。
用LOCK键可锁定该按钮。见章节6.2.8详述。
内存集选择模式下，利用该按钮可转为显示所选内存集的电压
设定值，但是不会传输到输出端。左显示区域将显示如下：
