Bedienung des Gerätes
Sollwerte stellen 1
Analoge Eingänge (AI)
Das Beispiel zeigt die gleichzeitige Ansteuerung von
Strom und Spannung über zwei Potentiometer. Die-
se beziehen ihre Spannung vom Referenzausgang
VREF.
Der Wert der Potis sollte je mind. 10kOhm betra-
gen.
Sollwerte stellen 2
Analoge Eingänge (AI)
Das Beispiel zeigt die gleichzeitige Ansteuerung von
Strom und Spannung über externe Spannungsquel-
len.
Achtung! Niemals Spannungen >12V an den Ein-
gängen anlegen!
Sollwerte >10V bzw. 5V werden auf 100% Nennwert
gesetzt (clipping).

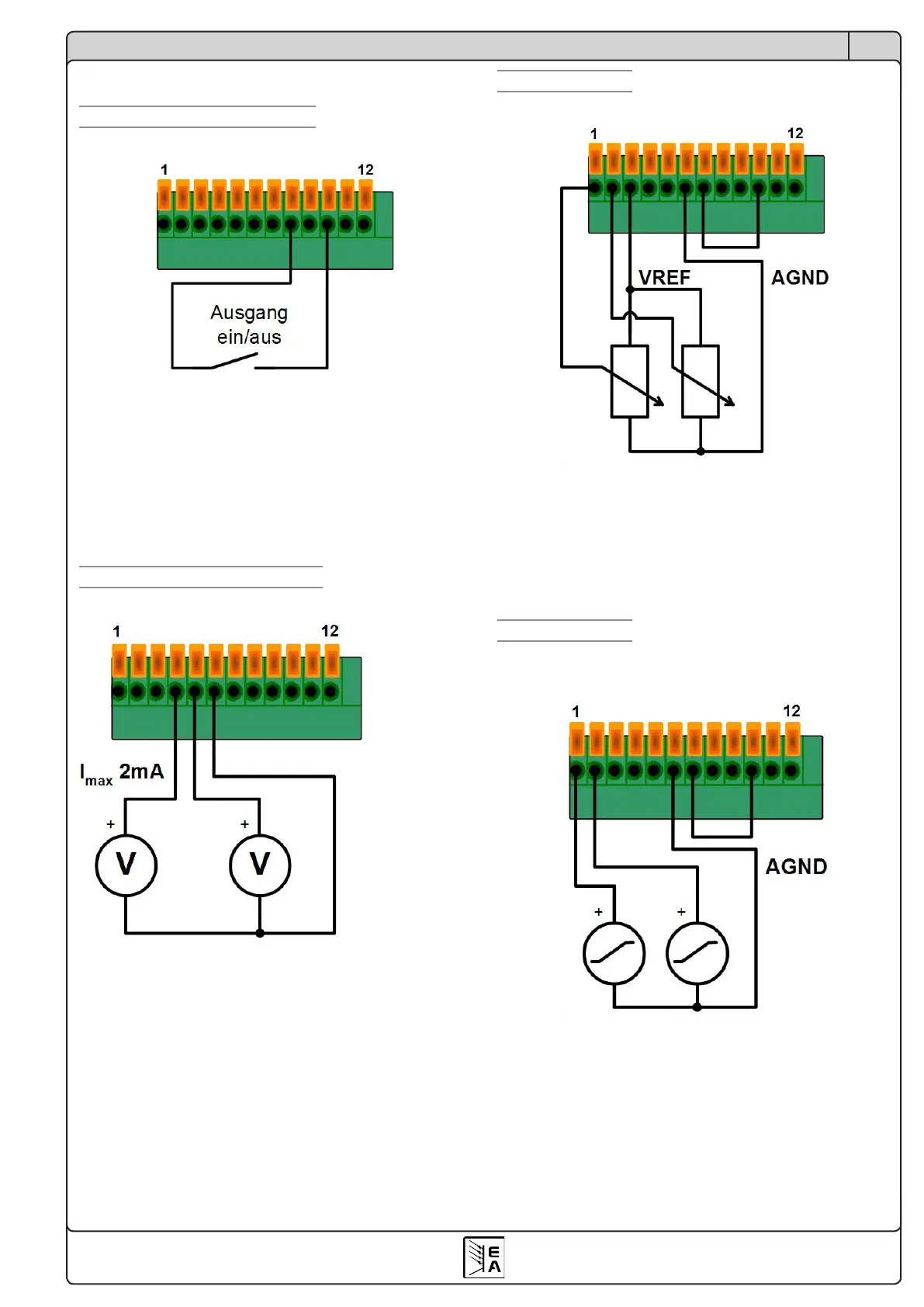

Beispiele zur der analogen Schnittstelle
Ausgang ferngesteuert ein / aus
Digitaler Eingang (DI)
Der Ausgang kann jederzeit ferngesteuert ausge-
schaltet werden. Bei einem auf LOW konfigurierten
Eingang kann das Einschalten dann nur wieder durch
Öffnen des Kontaktes/Schalters erfolgen. Ein auf
HIGH konfigurierter Eingang verhält sich entgegen-
gesetzt. Der Schalter am Pin 8 überlagert die Taste
„ON“.
Umschaltung in Remotebetrieb ist nicht erforderlich.
Monitor für Spannung und Strom
Analoge Ausgänge (AO)
An den analogen Ausgängen werden die aktuellen
Werte für Spannung und Strom in einem Spannungs-
bereich von 0....10V bzw. 0....5V dargestellt. 10V bzw.
5V entsprechen der Nennspannung des Gerätes.
