7
© 2009, Elektro-Automatik GmbH & Co. KG
Irrtümer und Änderungen vorbehalten
DE

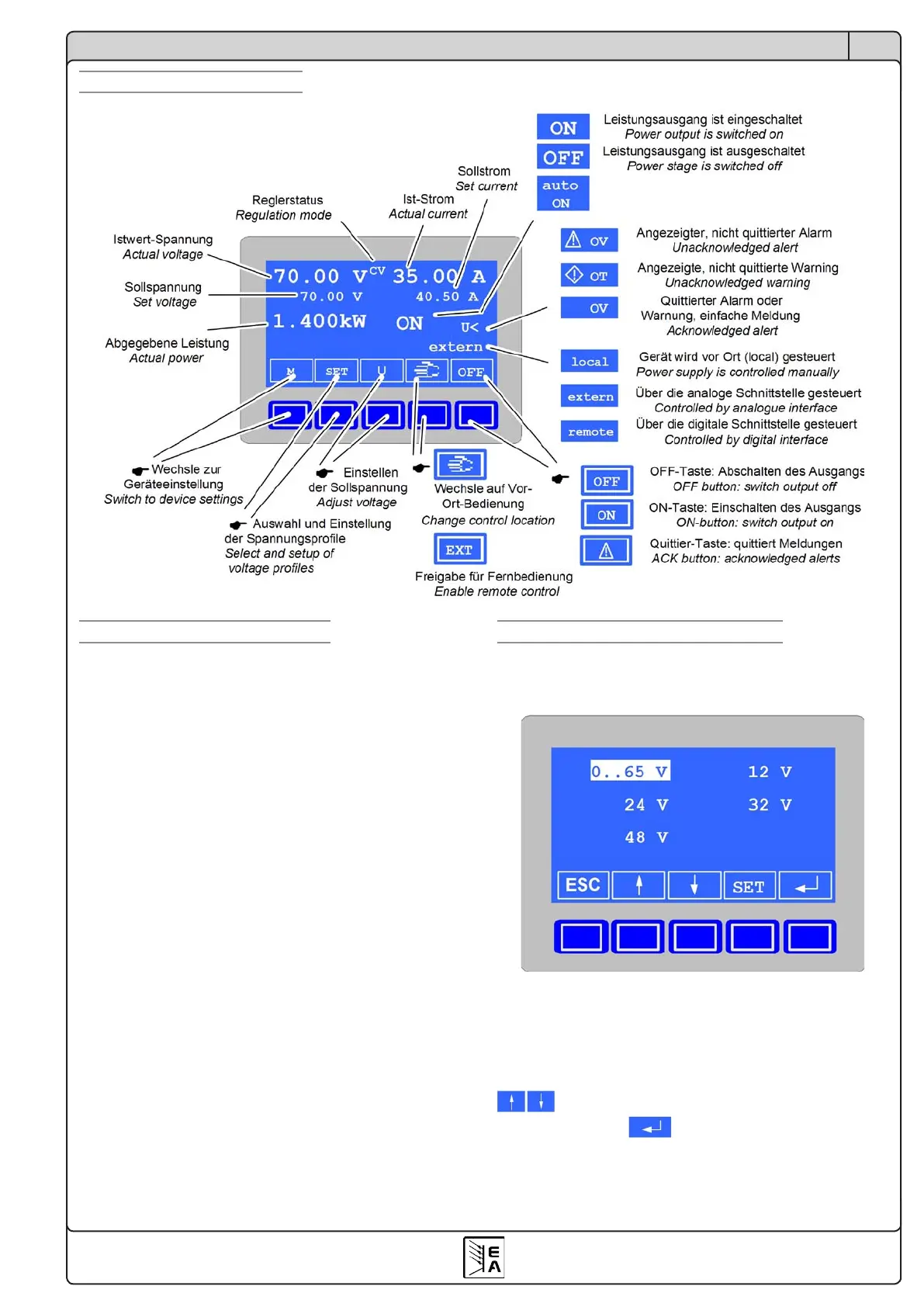

Bedienung des Gerätes
Aufteilung der Betriebsanzeige
Die Bedien- und Anzeigeeinheit teilt sich auf in die
Anzeige der Ausgangswerte, der Sollwerte, des Zu-
stands des Leistungsausgangs, den Anzeigen der
Tastenfunktion, sowie den Tasten selbst.
Die Funktion der Tasten wechselt interaktiv mit den
möglichen Einstellungen und den ausgewählten Sei-
ten. Die Symbole zeigen an, welche Funktionen die
Taste unterhalb zurzeit hat.
In der oberen linken Hälfte des Displays werden alle
relevanten Informationen zur Ausgangsspannung
angezeigt. In großer Schrift wird der Ausgangswert
der Spannung dargestellt. Direkt darunter steht der
gewählte Sollwert. Sofern das Leistungsteil auf den
Sollwert der Spannung regelt, erscheint rechts neben
dem Ausgangswert „CV“.
In der rechten oberen Hälfte des Displays stehen
entsprechend der Anzeige der Ausgangsspannung
der Ausgangswert und der Sollwert des Stroms. „CC“
wird eingeblendet, wenn der gestellte Stromsollwert
den Ausgangsstrom begrenzt.
Unterhalb des Bereiches für die Ausgangsspannung
wird die aktuelle abgegebene Leistung angezeigt.
Der Zustand des Leistungsausgangs, Meldungen
(Alarme, Warnungen, einfache Meldungen) und der
Bedienort werden im rechten unteren Bereich des
Displays angezeigt.
Einstellung des Spannungsproles
Nach Betätigung der Taste “Set“ in der Betriebsanzei-
ge kann aus den verschiedenen Spannungsprofilen
eins ausgewählt werden.
Das erste Spannungsprofil (hier: 0..65V) bietet bei
allen PSI800 Netzgeräten einen uneingeschänkten
Einstellbereich der Sollspannung.
Alle anderen Spannungsprofile können nur in einem
bestimmten Bereich verändert werden. Über die
Tasten wird das gewünschte Spannungsprofil
markiert. Mit der Taste wird dieses übernom-
men und in die Betriebsanzeige zurückgesprungen.
Es stellen sich nun die Sollwerte auf die im Span-
nungsprofil festgelegten Werte ein.
Bedien- und Anzeigeeinheit
