Bedienung des Gerätes
Weitere Anwendungen
Reihenschaltung
Mehrere Geräte gleichen Typs können zu einer
Reihenschaltung zusammengeführt werden, wenn
folgende Richtlinien beachtet werden:
• Kein Master-Slave-Betrieb
• Die Massen der analogen Schnittstellen dürfen nicht
miteinander verbunden werden. Das gilt auch jeweils
für alle anderen Signale. Ist Fernsteuerung nötig, so
sind alle Geräte parallel anzusteuern und nur über
eine galvanische Trennung.
• Die stromführenden Leitungen sind alle immer
für mindestens den Strom auszulegen, der dem
höchsten Nennstrom eines der verschalteten Geräte
entspricht.
Parallelschaltung
Mehrere Geräte mit gleicher Ausgangsspannung und
möglichst gleichem Ausgangsstrom können ohne
weitere Einschränkungen im Master-Slave-Betrieb
parallel arbeiten. Dazu bietet sich an, daß das Master-
Gerät eine digitale Schnittstellenkarte zur Fernsteu-
erung besitzt und die Geräte untereinander über die
analoge Schnittstelle verbunden sind. Dabei werden
die Monitorausgänge des Masters mit den Sollwer-
teingängen des nächsten Slaves verbunden usw.
Alternativ können alle Einzelgeräte mit einer digitalen
Schnittstellenkarte ausgerüstet sein, um sie überwa-
chen und separat steuern zu können. Das Steuern
mit identischen Sollwerten für alle Geräte ist mittels
Broadcastnachrichten möglich.

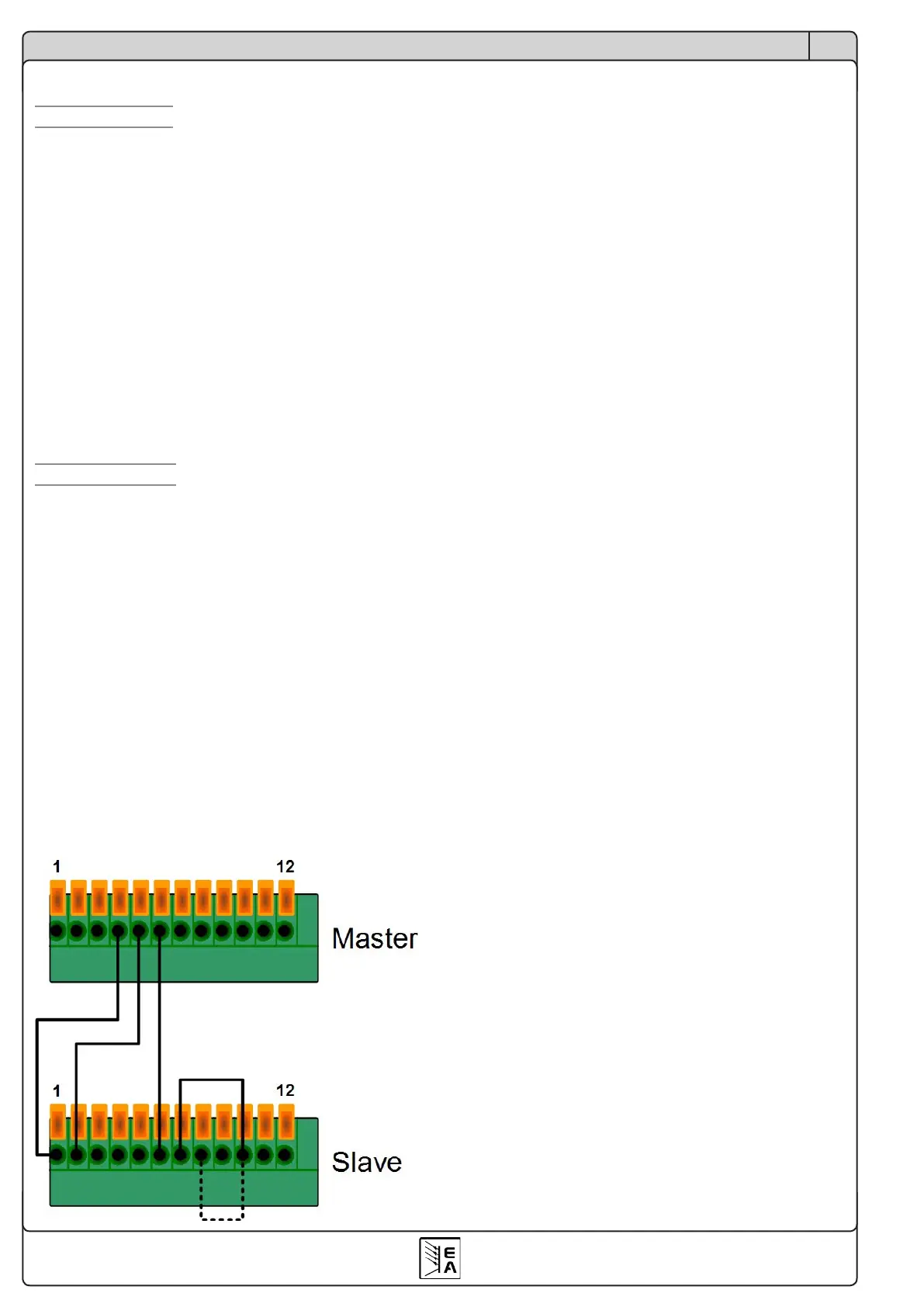

Hier ein Beispiel für Steuerung von Strom und Span-
nung durch den Master:
