PS 8000 DT 系列
产品说明书
日期：02-09-2012
操作产品
注意!
若需将其中一个直流输出端接地，鉴于安全考虑，建议将输出
端接到最低电压上，即：主机的负极(-)输出端。
鉴于安全和隔离的原因，需考虑下面一些限制和规则：
• 串联时任何一台产品的负直流输出端对地(PE)的电压不可上
升到 >300V的电位！
• 共享总线端不可连线！
• 串联中各产品模拟接口的地(AGND, DGND)不可相互连接！
• 远程感测端不可连线！
举例：额定电压为360V的两台同型号产品，比如：PSI 8360-
10 DT。按计算，它们串联后的总电压可能高达720V。鉴于产
品负输出端的电位，第二台产品的负直流端电压可能会上升到
360V。这是绝对不允许的!所以必须将较低电位的产品限制到
某一最大值。下图阐述了最后形成的总电压将为660V。
11.1.2共享总线模式下的并联
注意：该操作仅针对额定功率为以上的产品！
注意!
只有相同型号（输出电压和电流相同）的产品才可执行操作
模式。
若想增加输出电流，可通过共享总线的连接，并联两台或更多
同型号的产品。
需要进行下列连接：将所有产品的
(+)
直流输出极相互连接。所
有产品
System Bus
端子的
7
（共享总线）和
8
（地）引脚并联
连接。如果还需远程感测，则将所有感测
+
和感测
-
的输入脚并
联后与负载连接。也可见图
9
为连线举例。
重点：在此连接下，最小输出电压的产品决定整个系统的输出
电压。意思是，每一台机根据其调整数值，都可控。故建议选
择一台机来控制整个系统，并将其它产品的设定值调到最大。
提示
若有一台产品因过热
(OT)
或过压
(OVP)
而出现故障或不工作，
整个系统都不会提供功率输出，直至故障被清除才回复。
远要远程控制整个系统，经模拟或数字接口控制主机即可。读
出实际值时，电压监控值会代表整个系统的电压，但是电流监
控值仅代表主机的输出电流。若想获得实际读数，可将并联
（只有具有相同输出电流的产品适用）在一起的多台产品的实
际电流相乘，或者分开读出它们。

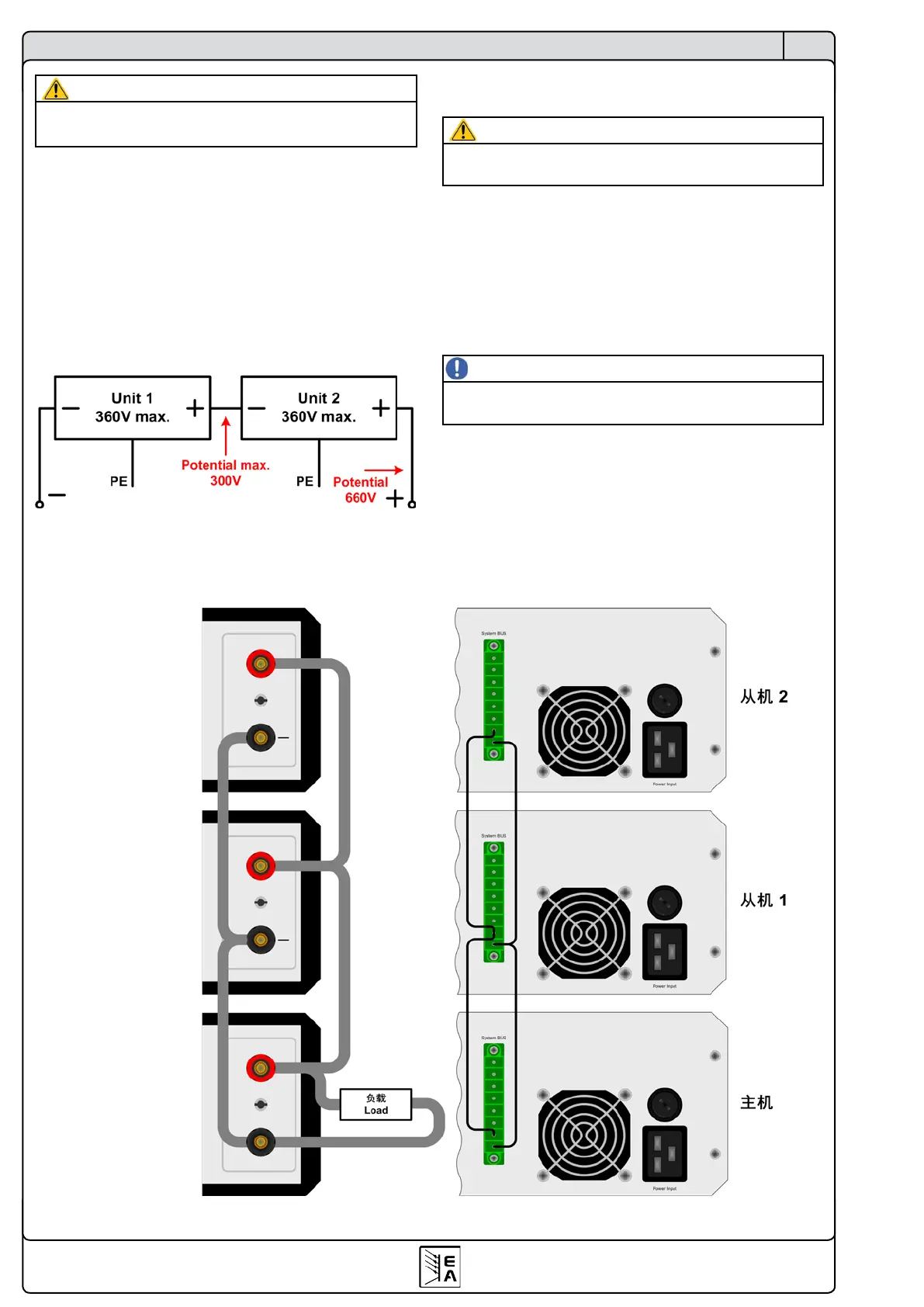

图 9. 在共享总线上并联
