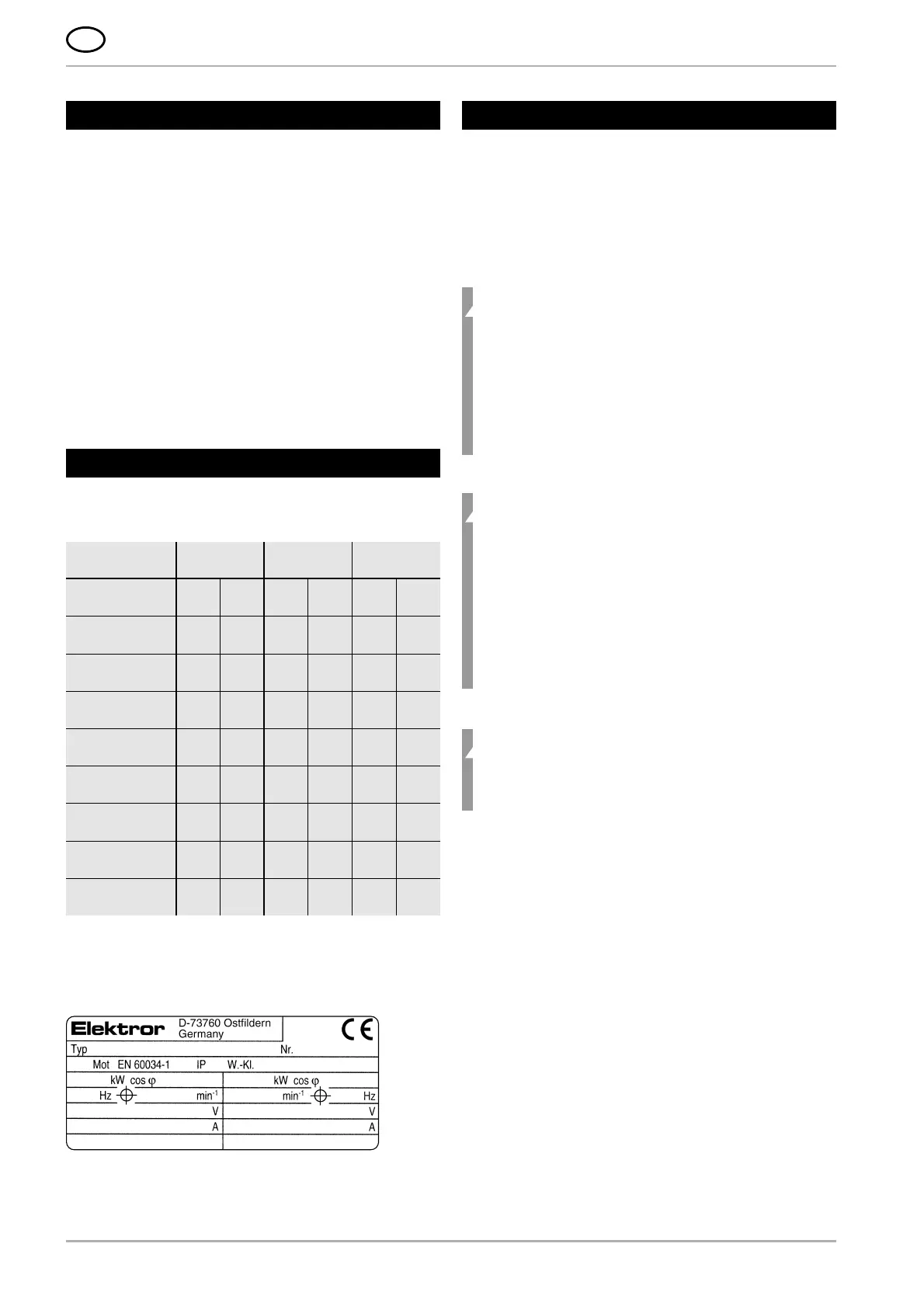

1 Dados Técnicos
2 Segurança
3 Instalação
4 Modo de Operação
5 Manutenção
6 Lista de Componentes
7 Declaração de Fabrico da CE
Este manual de instruções deve estar sempre acessível por
parte do pessoal da assistência técnica. É aconselhável ler cui-
dadosamente estas instruções antes de iniciar a montagem e o
accionamento do ventilador.
Reservado o direito de efectuar alterações. Em caso de dúvi-
das, é imperioso contactar o fabricante.
Este documento está protegido por direitos de autor. Ele não
poderá ser facultado a terceiros sem a nossa autorização
expressa por escrito. Qualquer forma de reprodução ou edição
e armazenamento em formato electrónico é expressamente
proibida.
Os dados que se seguem são válidos para os modelos
de série. O seu ventilador pode, no entanto, ser diferente
(ver «Placa Descritiva»).
Placa Descritiva
Para qualquer contacto, assistência e encomenda de peças
sobressalentes devem ser exclusivamente indicados os dados
constantes da placa descritiva.
Indicações especiais
Com filtro térmico: Fluido elevado até máx. +180°C.
Os nossos ventiladores caracterizam-se por um elevado grau
de segurança de funcionamento. Dado tratar-se de ventiladores
e de máquinas de grande potência é absolutamente imperioso
observar as seguintes normas de segurança, por forma a evi-
tar quaisquer danificações ou avarias de materiais e da própria
máquina.
2.1 Efeito de Aspiração
Os ventiladores produzem um intenso efeito de aspiração.
Atenção!
O bocal de aspiração pode aspirar objectos, peças
de vestuário e até cabelo.
Perigo de danificação!
Quando em funcionamento, manter-se afastado do
orifício de aspiração.
A grelha de protecção do lado de admissão só deve
ser retirada se, em seu lugar, houver uma ligação de
mangueira ou de tubo com, pelo menos, 1 metro de
comprimento. Nunca accionar o ventilador com a
abertura de aspiração aberta (perigo de danificação
pelo rotor).
2.2 Efeito de Escape
Atenção!
O bocal de escape produz um intenso efeito de
expiração. Quaisquer objectos aspirados podem ser
projectados para fora a uma velocidade mais eleva-
da (perigo de danificação).
Os ventiladores destinam-se exclusivamente ao
transporte de ar puro. A aspiração de corpos
estranhos ou de impurezas, que podem depois ser
expiradas, deve ser sempre filtrada antes da entrada
no ventilador.
O ventilador nunca pode funcionar com o bocal de
escape aberto, devendo, por isso, ser protegido por
meio de uma grelha de protecção, de acordo a norma
DIN EN ISO 13857. Não tocar no bocal de escape.
2.3 Temperatura
Atenção!
Quando em funcionamento, a estrutura do ventilador
absorve a temperatura do fluido elevado. Se esta se
situar a mais de +50°C, o técnico que trabalha com
o ventilador deverá evitar o contacto directo com o
mesmo (perigo de queimadura).
2.4 Circuito Protector do Motor
Antes de colocar em funcionamento o ventilador é necessário
equipar o motor com um interruptor de segurança.
2.5 Especificações de Utilização
Os ventiladores destinam-se exclusivamente ao transporte de
ar puro.
Não é permitida a introdução de quaisquer meios
● agressivos
● tóxicos
● explosivos ou
● demasiado húmidos.
A temperatura máxima do meio de distribuição não pode ultra-
passar os +80°C. Quaisquer matérias sólidas ou impurezas
contidas no meio de distribuição devem ser filtradas antes da
entrada no ventilador. A temperatura ambiente máxima não
pode ser superior a +60°C e a mínima não pode ser inferior a
–20°C. O ventilador foi concebido para instalação em atmos-
feras onde se verifique perigo de explosão. Instruções espe-
ciais de montagem em outras aplicações para além das acima
descritas podem ser obtidas a pedido. Não são permitidas
remodelações ou modificações ao ventila.
Nos aparelhos especiais, é necessário respeitar e cumprir as
indicações do manual de instruções fornecido adicionalmente.
Em determinados pontos, ele diverge deste manual de instruções.
Índice
1 Dados técnicos
2 Segurança
RD 62 RD 64 RD 65
27,5 26,5 35 35 45 52
3000 3300 3100 3400 2300 3250
3000 3600 3000 3600 3000 3600
2800 3360 2825 3390 2875 3450
230/ 277/ 230/ 277/ 230/ 277/
400 480 400 480 400 480
50 60 50 60 50 60
5,0/ 5,0/ 6,2/ 6,2/ 8,7/ 8,7/
2,85 2,85 3,6 3,6 5,0 5,0
1,1 1,32 1,5 1,8 2,2 2,65
33 33 40,5 40,5 42 42
Capacidade volu-
métrica [m
3
/min]
Differencial de pres-
são global [Pa]
N
º máx. de rotações
do ventilador [min
-1
]
N
º de rotações do
motor [min
-1
]
Tensão
[V]
Frequência
[Hz]
Consumo de
corrente [A]
Potência do
motor [kW]
Peso
[kg]
