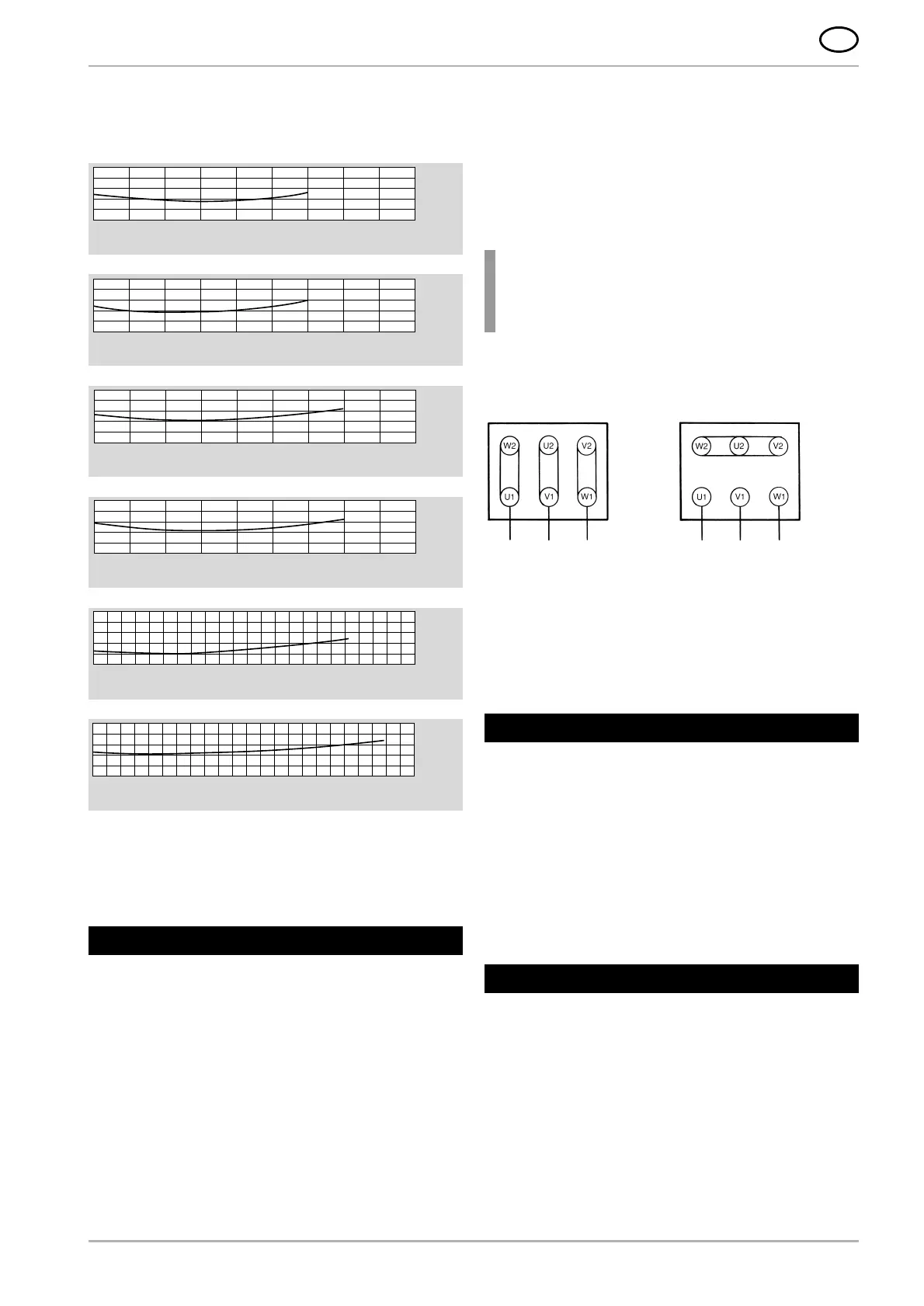

23
P
5 10152025303540 m
3
/min
300 600 900 1200 1500 1800 2100 2400 m
3
/h
Capacidade voumétrica V
.
dB(A)
Nivel de pressão
sonora
L
A
85
80
75
RD 62 50 Hz
5 10152025303540 m
3
/min
300 600 900 1200 1500 1800 2100 2400 m
3
/h
Capacidade voumétrica V
.
dB(A)
Nivel de pressão
sonora
L
A
85
80
75
RD 62 60 Hz
5 10152025303540 m
3
/min
300 600 900 1200 1500 1800 2100 2400 m
3
/h
Capacidade voumétrica V
.
dB(A)
Nivel de pressão
sonora
L
A
90
85
80
75
RD 64 50 Hz
5 10152025303540 m
3
/min
300 600 900 1200 1500 1800 2100 2400 m
3
/h
Capacidade voumétrica V
.
dB(A)
Nivel de pressão
sonora
L
A
90
85
80
75
RD 64 60 Hz
2.6 Produção de Ruído
Os ruídos emitidos pelo ventilador não são constantes acima
do domínio de funcionamento (ver diagrama a seguir).
Em determinados casos desfavoráveis é necessário isolamento
acústico (é recomendável que o técnico proceda a medições).
O isolamento acústico deverá ser providenciado pelo técnico, a
fim de impedir que sejam ultrapassados os valores máximos per-
mitidos por lei em locais de trabalho nas imediações do ventilador.
3.1 Transporte
Antes damontagem eaccionamento dodispositivo, verifiquese os
componentes possuem qualquer danificação originada pelo transporte.
Não deixe o ventilador sem protecção ao ar livre (protecção
contra humidade).
Fixar um dispositivo de elevação seguro. Só devem ser uti-
lizados dispositivos elevatórios e de monta-cargas com força
de levantamento suficiente.
3.2 Instalação, Montagem
Proteger o ventilador das condições atmosféricas e colocálo
na horizontal.
Não submeter o ventilador a movimentos oscilatórios ou de
impacto.
Ventilador com patas; para ser apertado fortemente num
local sólido ou mesmo no pavimento.
Tapar o bocal de aspiração ou de escape por meio de grelhas
de protecção, de acordo com a norma DIN EN ISO 13857.
3 Instalação
3.3 Ligação Eléctrica
Aviso!
Os procedimentos descritos neste parágrafo só
devem ser executados por pessoal especializado. A
instalação eléctrica deve ser efectuada de acordo
com o esquema de circuitos da caixa de bornes e
com as respectivas determinações locais.
Como motor de accionamento está instalado um motor trifásico
de corrente alternada.
O motor deve ser protegido por meio de um interruptor de
protecção.
O condutor de protecção encontra-se na caixa de bornes.
Teste de Sentido da Rotação
Ligar o ventilador.
A direcção da roda livre deve coincidir com a direcção da seta
da caixa. Se a direcção de rotação não estiver correcta é
necessário trocar L1 e L3.
Se a corrente de medição do motor de accionamento for exce-
dida quando em movimento, verifique se a tensão e a frequên-
cia da rede correspondem aos dados do aparelho (placa
descritiva).
Nos ventiladores que não sejam instalados em toda a curva
característica, o motor pode sofrer sobrecarga em caso de falta
de resistência da instalação (consumo de corrente demasiado
elevado). Neste caso, estrangule o débito, por meio da válvula
de estrangulamento incorporada do lado da pressão ou da
aspiração.
O ventilador não deve ser submetido a quaisquer movimentos
oscilatórios ou de impacto.
4 Operação
As peças de desgaste encontram-se sujeitas aos intervalos de
manutenção por nós recomendados e fazem parte do âmbito
efectivo da garantia. A vida útil das peças de desgaste (rola-
mentos de esferas e filtros) depende das horas de serviço,
da carga e de outras influências, tais como a temperatura, etc.
5.1 Rolamentos de esferas
O ventilador está provido de rolamentos fixos de esferas fecha-
dos que não requerem qualquer renovação do lubrificante e têm
uma vida útil mínima de aprox. 22 000 horas. Recomendamos
que os rolamentos de esferas sejam substituídos antes de
alcançar o limite da vida útil que perfaz, no mínimo, 22 000 horas.
Em caso de funcionamento/utilização contínuas de 24 horas
diárias, não deverá ser excedido o tempo de funcionamento de
30 meses.
L1 L2 L3
(L3) (L1)
Ligação-
(Baixa corrente)
L1 L2 L3
(L3) (L1)
Ligação
(Baixa corrente)
5 10152025303540455055
300 600 900 1200 1500 1800 2100 2400 2700 3000 3300
Capacidade volumétrica V
.
dB(A)
Nivel de pressão
sonora
L
A
95
90
85
80
RD 65 50 Hz
m
3
/min
m
3
/h
5 10152025303540455055
300 600 900 1200 1500 1800 2100 2400 2700 3000 3300
Capacidade volumétrica V
.
dB(A)
Nivel de pressão
sonora
L
A
95
90
85
80
RD 65 60 Hz
m
3
/min
m
3
/h
5 Manutenção
Assegure uma ventilação suficiente do motor.
Temperaturas ambiente permitidas:
Motores standard 20° e +60°C:
com uma tensão de projecto (máx. ±10 % de tolerância) e
uma frequência de projecto de 50 Hz ou 60 Hz
Motores especiais 20° a +40°C:
faixa multitensões (50 Hz e/ou 60 Hz)
série FU/FUK, UL Approbation
