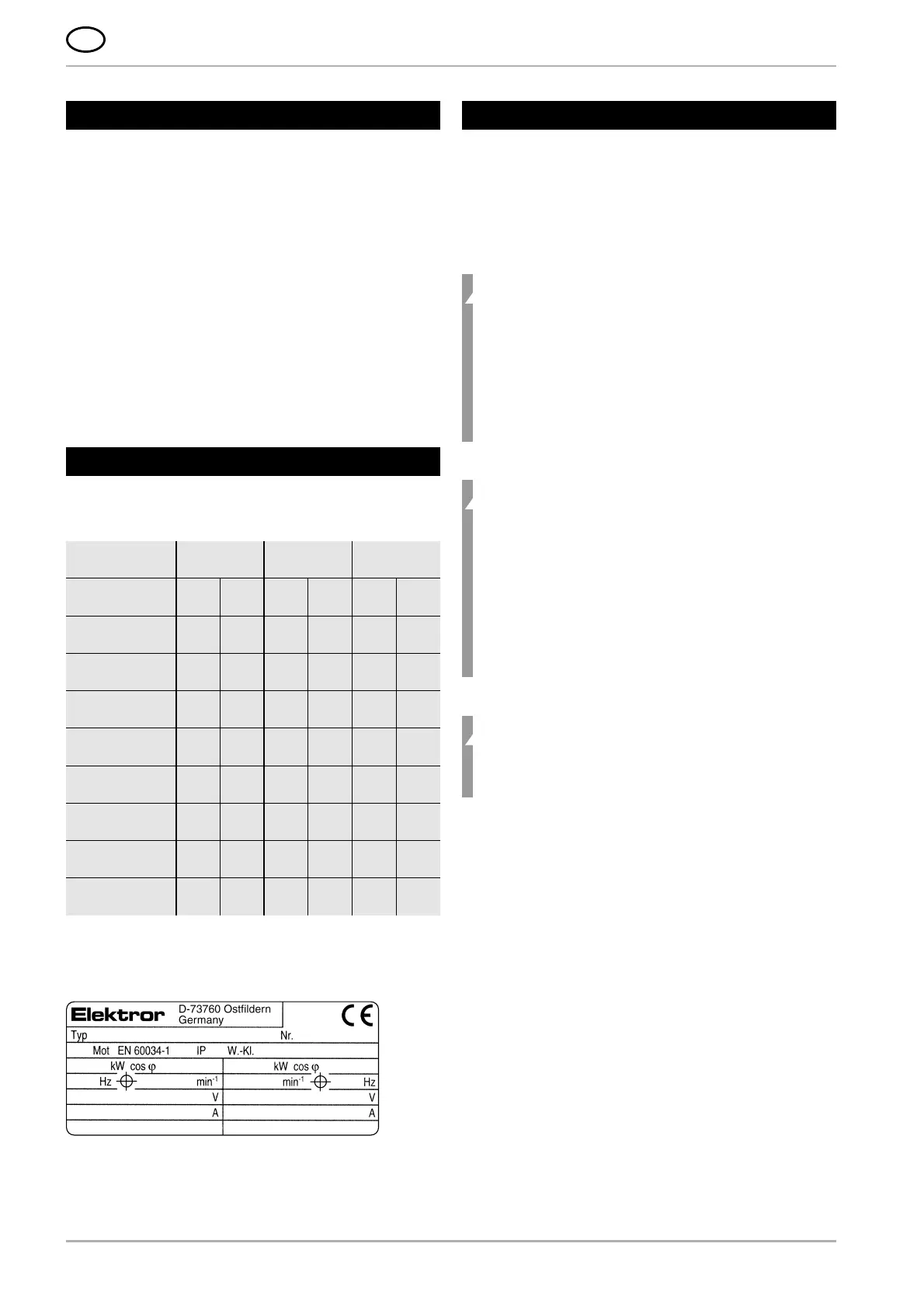

N
1 Tekniske data
2 Sikkerhet
3 Installasjon
4 Drift
5 Vedlikehold
6 Reservedelsliste
7 EC Deklarasjon fra produsent
Denne bruksanvisningen må være tilgjengelig for operatørene
til enhver tid. Les denne bruksanvisningen nøye før montasje
og drift av ventilatoren.
Det tas forbehold om endringer. I tvilstilfeller er det nødvendig å
ta kontakt med produsenten.
Dette dokumentet er beskyttet i henhold til lov om opphavsrett.
Dokumentet må derfor ikke gjøres tilgjengelig for tredjeperson
uten vår uttrykkelige skriftlige tillatelse. Enhver form for kopier-
ing, opptegnelse eller elektronisk lagring er forbudt.
Dataene som vises her gjelder for standardversjonen. Det er
mulig at Deres ventilator avviker fra disse spesifikasjonene (Se
«typeskiltet»).
Typeskilt
For tilkoblings- og vedlikeholdsformål samt for etterbestilling av
deler, gjelder kun spesifikasjonene som er angitt på typeskiltet.
Spesialversjoner
Med temperatursperre; ventilatoren kan transportere gasser
med en maksimal temperatur på +180° C.
Våre ventilatorer er kjennetegnet ved et spesielt høyt sikker-
hetsnivå. Siden ventilatorer er særlig effektive maskiner og
således kan føre til skader på personer, gjenstander eller
maskinen selv, er det svært viktig at man tar hensyn til følgen-
de sikkerhetskrav.
2.1 Innsugningsvirkning
Ventilatorer lager en kraftig innsugningsvirkning.
Advarsel!
Ved innsugningsområdet er det fare for at gjenstan-
der, klær og også hår, kan suges inn i ventilatoren.
Fare for skade!
Når ventilatoren er i drift, må man ikke oppholde
seg i nærheten av innsugningsområdet.
Beskyttelsesgitteret på innsugningssiden må ikke
fjernes med mindre man kopler en slange eller rør-
ledning på minst 1 meters lengde på selve inn-
sugningsåpningen. Ventilatoren må aldri kjøres med
åpen innsugningsåpning (Fare for skade fra vifte-
hjulet).
2.2 Utblåsningsvirkning
Advarsel!
Meget sterk utblåsningsvirkning ved utblåsnings-
kanalen. Gjenstander som suges inn i ventilatoren,
kan slynges ut med meget stor hastighet (fare for
skade).
Ventilatorer egner seg kun til ventilasjon av ren luft.
Innsugning av fremmedlegemer eller forurensnings-
partikler som kan bli slynget ut av ventilatoren,
må forhindres. Dette sikres ved å filtrere luften før
den suges inn.
Ventilatoren må aldri drives med åpen utblåsnings-
kanal. Monter et beskyttelsesgitter i henhold til
DIN EN ISO 13857. Unngå berøring av utblåsnings-
kanalen.
2.3 Temperatur
Advarsel!
Ventilatorkabinettet vil under driften ha samme tem-
peratur som den transporterte luften. Dersom denne
luften har en temperatur som ligger over +50 °C,
må ventilatoren beskyttes mot berøring (fare for
brannskade).
2.4 Motorbeskyttelsesbryter
Før ventilatoren tas i bruk, må motoren sikres med en motor-
beskyttelsesbryter.
2.5 Korrekt bruk
Ventilatoren er konstruert for bruk med ren luft.
Bruk av ventilatoren sammen med:
● aggressive
● giftige
● eksplosive eller
● svært fuktige
gasser er forbudt.
Maksimal temperatur på den transporterte luften +80° C.
Dersom den transporterte luften inneholder faste partikler eller
forurensninger, må disse filtreres vekk før luften kommer inn i
ventilatoren.
Driftstemperaturen for ventilatoren ligger mellom –20° C og
+60° C. Ventilatoren må ikke brukes dersom omgivelsestempe-
raturen går utenfor dette området.
Ventilatoren egner seg ikke til bruk i eksplosjonsutsatte områder.
På forespørsel kan vi levere ulike spesialversjoner for bruk der
ovennevnte krav kan oppfylles.
Ombygging eller endringer på ventilatoren er ikke tillatt.
Ved spesielle apparater må det tas hensyn til henvisningene i
det særlig vedlagte driftsanvisningene. De avviker i noen punkt
fra denne anvisningen.
Innhold
1 Tekniske data
2 Sikkerhet
RD 62 RD 64 RD 65
27,5 26,5 35 35 45 52
3000 3300 3100 3400 2300 3250
3000 3600 3000 3600 3000 3600
2800 3360 2825 3390 2875 3450
230/ 277/ 230/ 277/ 230/ 277/
400 480 400 480 400 480
50 60 50 60 50 60
5,0/ 5,0/ 6,2/ 6,2/ 8,7/ 8,7/
2,85 2,85 3,6 3,6 5,0 5,0
1,1 1,32 1,5 1,8 2,2 2,65
33 33 40,5 40,5 42 42
Luftmengde
[m
3
/min]
Total trykkdifferanse
[Pa]
Max. till. ventilator-
omdreiningstall
[min
–1
]
Motoromdreinings-
tall [min
–1
]
Spenning
[V]
Frekvens
[Hz]
Strømforbruk
[A]
Motorytelse
[kW]
Vekt
[kg]
