Elektror RD 62 - Page 47

47
N
5 10152025303540 m
3
/min
300 600 900 1200 1500 1800 2100 2400 m
3
/h
Luftmengde V
.

dB(A)
Lydnivå L
A

85
80
75
RD 62 50 Hz
5 10152025303540 m
3
/min
300 600 900 1200 1500 1800 2100 2400 m
3
/h
Luftmengde V
.

dB(A)
Lydnivå L
A

85
80
75
RD 62 60 Hz
5 10152025303540 m
3
/min
300 600 900 1200 1500 1800 2100 2400 m
3
/h
Luftmengde V
.

dB(A)
Lydnivå L
A

90
85
80
75
RD 64 50 Hz
5 10152025303540 m
3
/min
300 600 900 1200 1500 1800 2100 2400 m
3
/h
Luftmengde V
.

dB(A)
Lydnivå L
A

90
85
80
75
RD 64 60 Hz

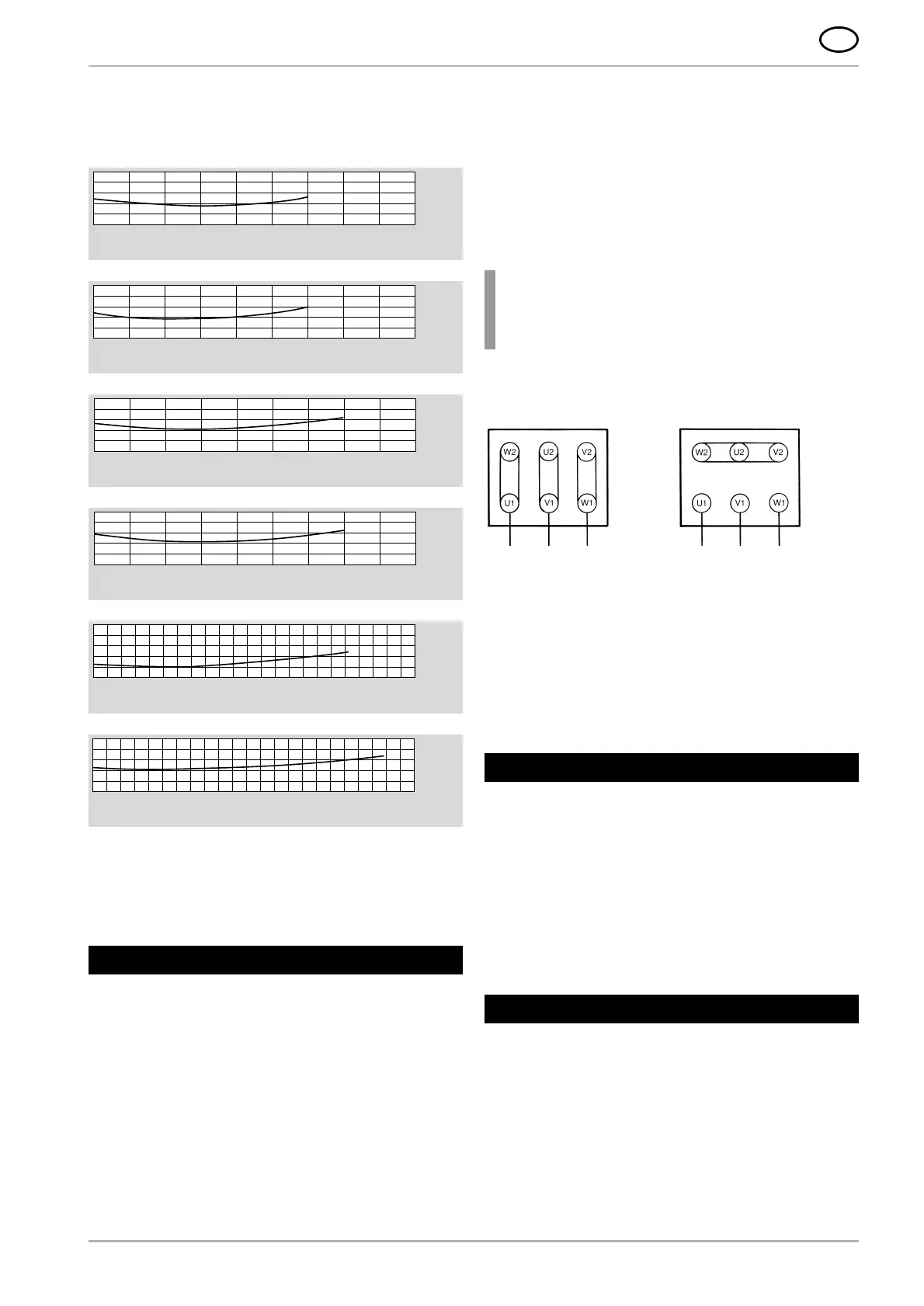

2.6 Støynivå
Støynivået fra ventilatoren endrer seg i takt med ulik belastning
(se diagrammene nedenfor).
Under spesielt ugunstige forhold kan det være behov for
lyddempning (det anbefales at driftsoperatøren foretar målinger).
Lyddempningen må utføres av driftsoperatøren slik at man sikrer
at ventilatoren ikke utsetter omkringliggende arbeidsplasser for
høyere støynivå enn det som er tillatt i henhold til arbeidsmiljøloven.
3.1 Transport
● Kontroller at alle deler er intakt før montasje og drift.
● Ventilatoren må ikke lagres utendørs uten tilsvarende beskyt-
telse (må vernes mot fukt).
● Sørg for at eventuelle løftemekanismer er festet forsvarlig til
ventilatoren. Påse at løfteanordningen har tilstrekkelig kapa-
sitet til å løfte ventilatoren.
3.2 Oppstilling og montasje
● Ventilatoren monteres horisontalt i et lite miljøutsatt område.
● Unngå å utsette ventilatoren for svingninger eller støtbelast-
ninger.
● Ventilator med fotsokkel; må på monteringsstedet skrus godt
til på fast og jevnt underlag.
● Innsugnings- og utblåsningskanalene forsynes med beskyt-
telsesgitter i henhold til DIN EN ISO 13857.
3 Installasjon
3.3 Elektrisk tilkobling
Merknad!
Arbeidene som beskrives i dette avsnittet må kun
utføres av en elektrofagmann. Tilkoblingene utføres
i henhold til instruksjonene i diagrammet i koblings-
boksen og i overensstemmelse med lokale lover og
bestemmelser.
Ventilatoren bruker en vekselstrømsmotor.
● Motoren må sikres med en motorbeskyttelsesbryter.
● Beskyttelsestilkoblingspunktet befinner seg i koblingsboksen.
Omdreiningsretningstest
Slå på ventilatoren.
Omdreiningsretningen på ventilatorhjulet skal stemme med
retningspilen på kabinettet. Dersom ventilatorhjulet roterer gal
vei, byttes L1 og L3.
Dersom motorens strømopptak overskrider normal driftsverdi,
kontrolleres at nettspenningen og nettfrekvensen samsvarer
med ventilatorens spesifikasjoner (typeskiltet).
Ved bruk av ventilatorer som ikke kan brukes i hele området
som er merket på grafen, er det ved for lav motstand i anlegget
fare for at motoren overbelastes (for høyt strømopptak). Dersom
dette er tilfelle senkes volumet gjennom ventilatoren ved å
bruke en drossellem på innsugnings- eller utblåsningssiden.
Ventilatoren må ikke utsettes for sving- eller støtbelastninger.
4 Drift
Slitasjedeler er undergitt de vedlikeholdsintervallene som
anbefales av oss, og er en del av de gyldige garantikravene.
Slitasjedelenes (kulelager og filter) levetid er avhengig av
driftstimer, belastning og andre innflytelser som temperatur osv.
5.1 Kulelager
Ventilatoren er utstyrt med et lukket sporkulelager, som ikke må
ettersmøres og som har en levetid på minst ca. 22 000 timer.
Det anbefales å skifte ut kulelageret før levetiden utløper, minst
22 000 timer.
Ved kontinuerlig drift/kontinuerlig bruk 24 timer i døgnet må en
driftstid på 30 måneder ikke overskrides.
5 Vedlikehold
L1 L2 L3
(L3) (L1)
-kobling
(lavspenning)
L1 L2 L3
(L3) (L1)
-kobling
(høyspenning)
☛
5 10152025303540455055
300 600 900 1200 1500 1800 2100 2400 2700 3000 3300
Luftmengde V
.

dB(A)
Lydnivå L
A

95
90
85
80
RD 65 50 Hz
m
3
/min
m
3
/h
5 10152025303540455055
300 600 900 1200 1500 1800 2100 2400 2700 3000 3300
Luftmengde V
.

dB(A)
Lydnivå L
A

95
90
85
80
RD 65 60 Hz
m
3
/min
m
3
/h
● Sørg for tilstrekkelig ventilasjon av motoren.
Tillatte omgivelsestemperturer:
Standardmotorer –20° til +60°C
med en dimensjoneringsspenning (maks. ±10 % spennings-
toleranse) og en dimensjoneringsfrekvens på 50 Hz eller 60 Hz
Spesialmotorer –20° til +40°C:
flerspenningsområde (50 Hz og/eller 60 Hz)
FU-/FUK-serien
UL-godkjennelse
