10
MC5
3. MODO SBS: OFF— Modo peatonal activado; ON—Modo peatonal desactivado.
4. DIRECCION DEL MOTOR: OFF— Instalación izquierda; ON---Instalación derecha.
7.7 Conexión infrarroja
Nota: La conexión infrarroja NC o NO se memorizaran durante el recorriendo de aprendizaje.
Función de fotoceldas: Durante el recorrido de cierre, cuando el rayo infrarrojo de la fotocelda está cubierto o obstruido por
personas y objetos en su rango de detección, la puerta se abrirá de manera inmediata. La distancia entre la fotocelda recep-
tora y la emisora debería ser mayor a 2 metros, de lo contrario afectará la inducción de la fotocelda.

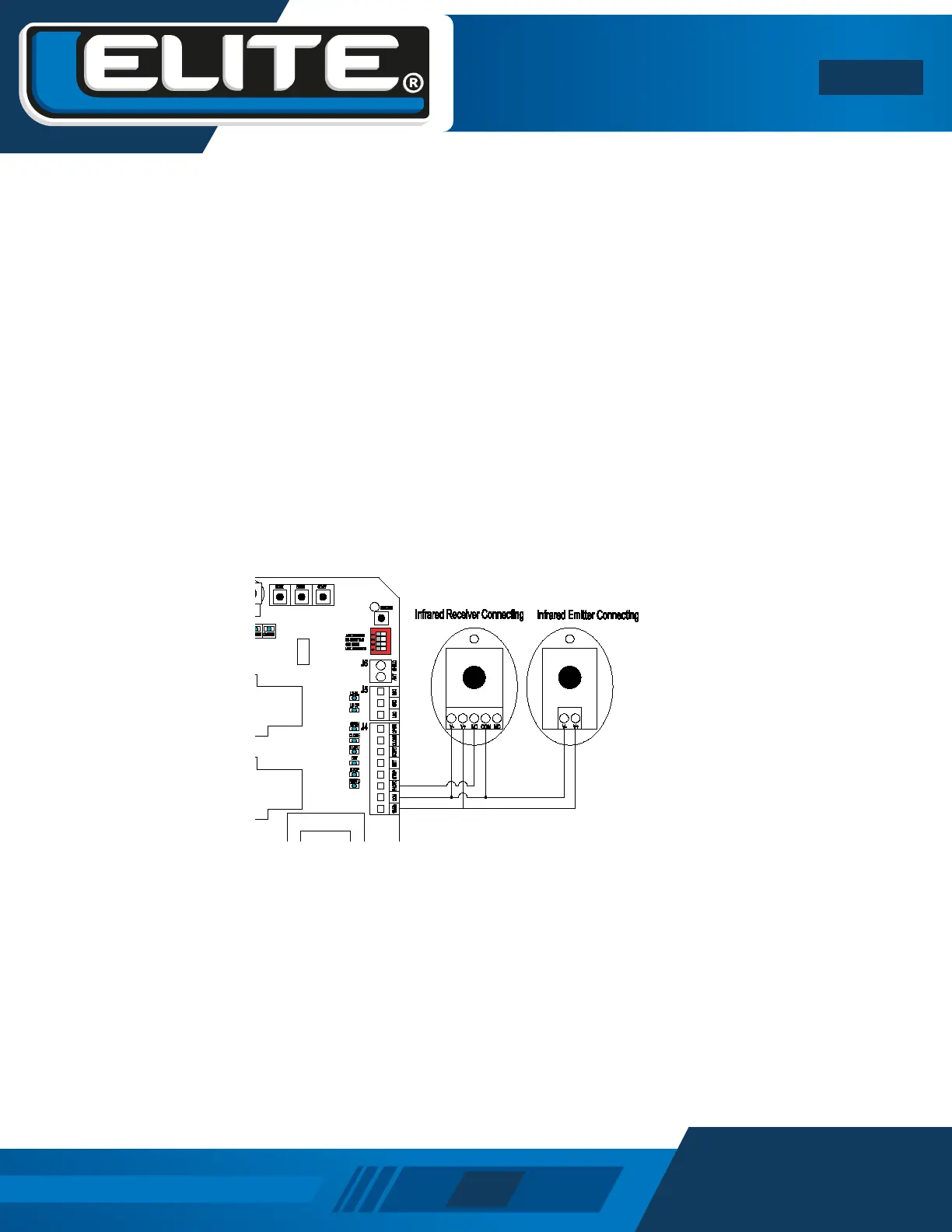

La siguiente figura muestra la conexión NO. Si quiere conectar a un infrarrojo NC, solo se debe cambiar al puerto NC. Des-
pués de realizar el cambio nuevamente haga el recorrido de aprendizaje.
7.8 Control remoto
El control remoto funciona en modo de un solo canal o multi-canal (Ver DIP de la tabla 1). Este tiene tres botones (Ver Fig. 12 Control
Remoto). La función de un solo canal para el botón 1, botón 2 y botón 3 es la misma. Con cada pulsación del botón del control
remoto (1,2 y 3), los cuales han sido programados, la puerta puede cerrarse, detenerse o abrirse o detener su ciclo.
Para la función del multi canal, el primer botón es para abrir, el segundo botón es para cerrar y el tercer botón es para detener.
Figura 2.
