MC5
4. Instalación mecánica
El motor de puerta es adecuado para puertas con un peso de 500 Kg (MC 5) y una anchura de 5m. Este motor de puerta
funciona con un carril, el cual es accionad o por un engranaje. El motor de puerta debe ser instalado en el interior de la
puerta (Fig1).
Preparación de la puerta
Asegúrese de que la puerta esté instalada debidamente y que se deslice suavemente antes de instalar el motor de puerta
corrediza MC5. La puerta debe estar recta, nivelada y moverse libremente.
Conducto
Con el fin de proteger el cable, utilice un conducto o tubo PVC para cables de alimentación de bajo voltaje y cables d e
control. El conducto debe estar anclado en el concreto cuando se vierte. Los cables dentro de los conductos deben ser
ubicados y protegidos de tal manera que no pueda resultar ningún daño al contacto con partes ásperas o afiliadas.
Plataforma de concreto
La unidad de base del motor de puerta requiere una plataforma de concreto con el fin de mantener la estabilidad. La platafor-
ma de concreto debe tener las siguiente dimensiones aproximadamente: 450mm x 300mm x 200mm de profundidad con el
objetivo de proporcionar el peso y estructura adecuada para garantizar una instalación estable.
Anclajes (Ver Fig. 2)
Usted puede utilizar pernos de anclaje, anclajes, arandelas y tuercas. Estos anclajes deben ser puestos en el concreto
cuando se vierta o usted puede utilizar anclajes de cuña para sujetar el motor.

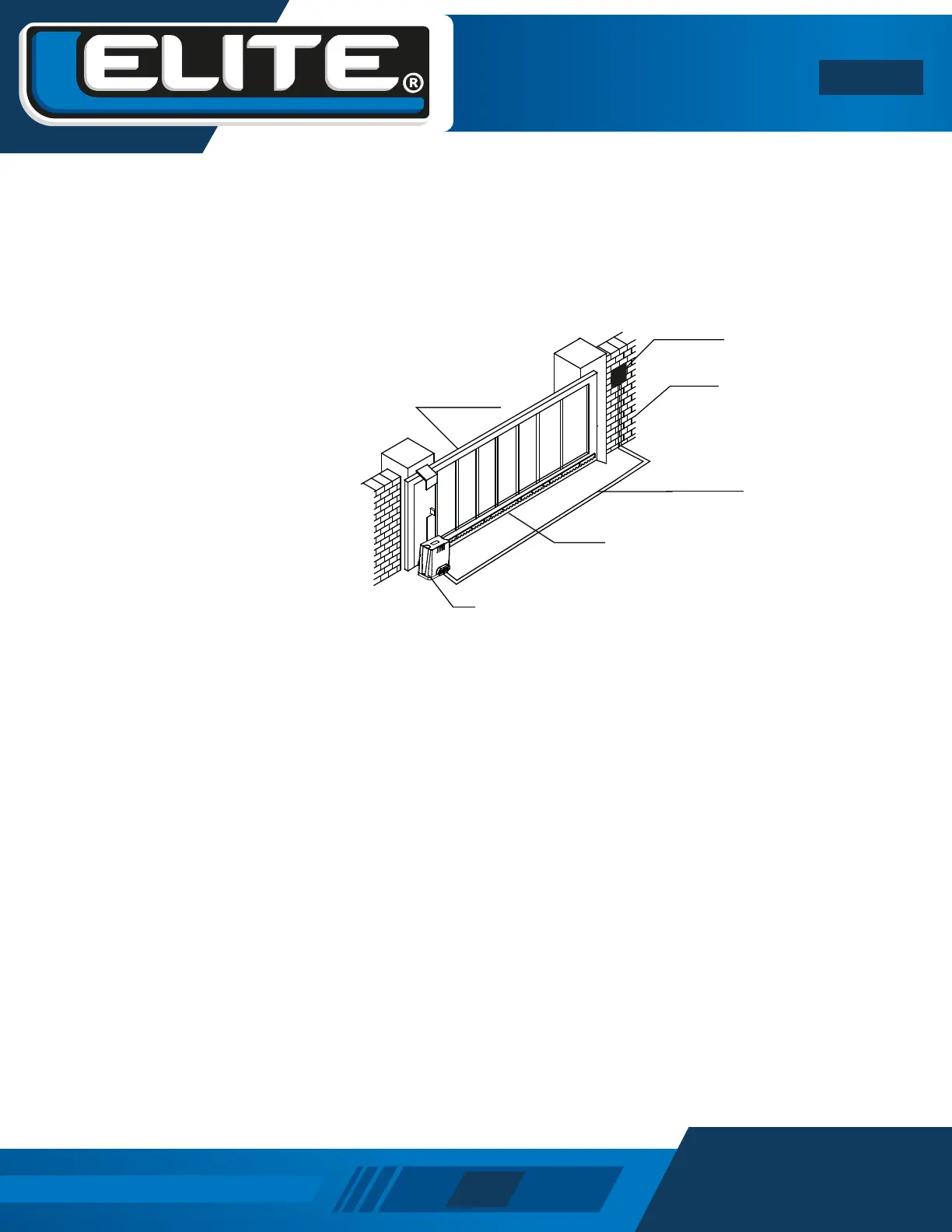

Puerta corrediza
Rack
Interruptor
Muro
Potencia de entrada
Motor
Figura 1
