3
EL20
Programmazione RX

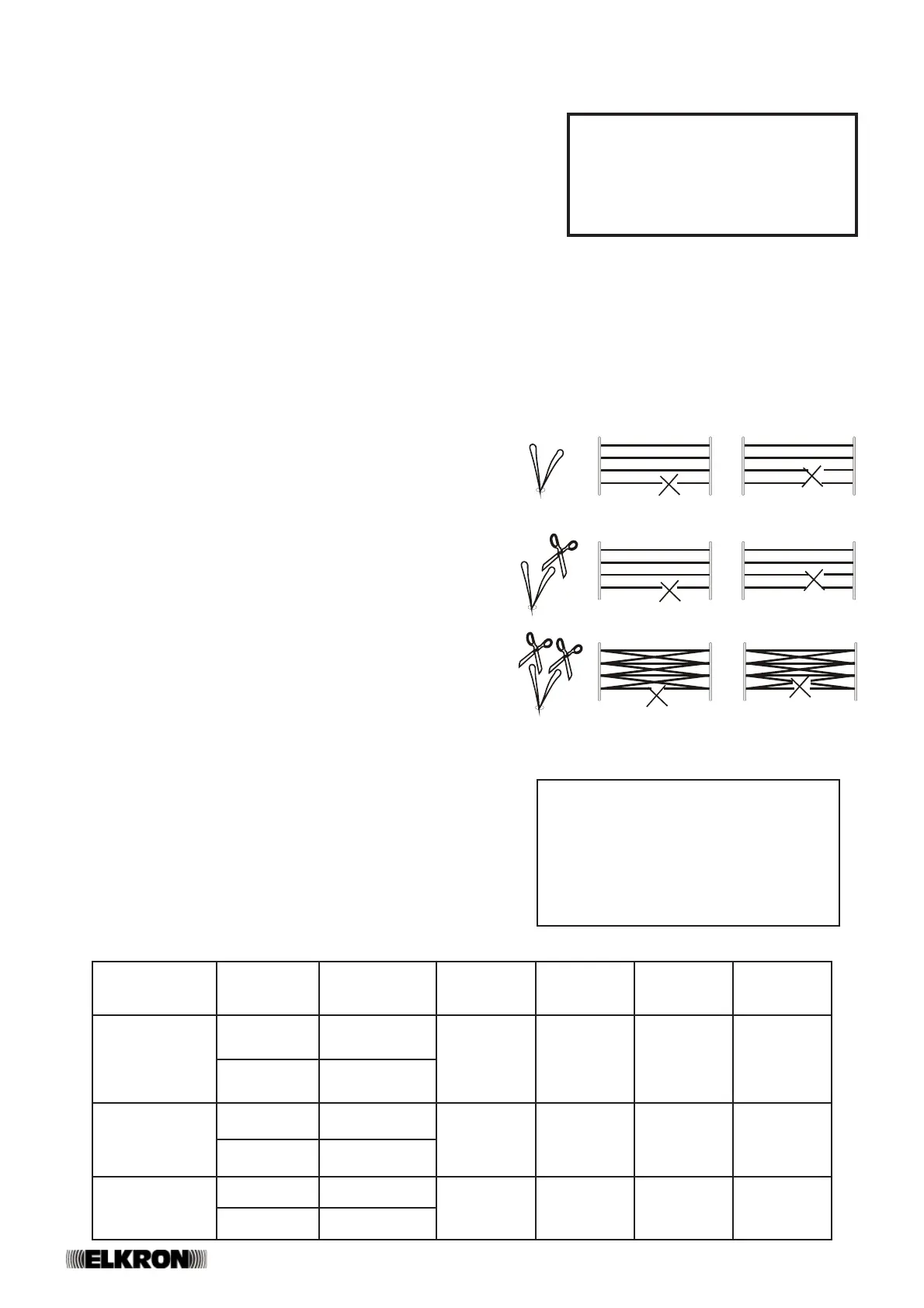

• Ogni colonna RX viene fornita con 2 ponticelli utilizzati per la
progammazione delle modalità di funzionamento.
• PONTICELLI INTEGRI: MODALITA’ FASCI PUNTO-PUNTO
Si genera allarme quando viene interrotto un singolo fascio per almeno un
secondo oppure 2 fasci adiacenti per un tempo >0,1 sec.
•
PONTICELLO GIALLO TAGLIATO: MODALITA’ FASCI ADIACENTI
Si genera allarme solo quando vengono interrotti 2 fasci adiacenti per un
tempo >0,1 sec.
• 2 PONTICELLI TAGLIATI: MODALITA’ FASCI INCROCIATI
Si genera allarme quando viene interrotto un singolo fascio per almeno un
secondo oppure 2 fasci per un tempo >0,1 sec.
ATTENZIONE: nel caso di raggi incrociati la portata minima è tipicamente
di 0,9m, ma può aumentare se le colonne sono installate in presenza di
forte illuminazione ambientale.
Programmazione TX
• Ogni colonna TX viene fornita con 1 ponticello utilizzato per la
programmazione della potenza ottica trasmessa, corrispondente a:
- ponticello integro: potenza ottica ridotta
- ponticello tagliato: potenza ottica massima
In funzione della potenza ottica selezionata si ottengono indicativamente
le portate seguenti:
INSTALLAZIONE ALL’ESTERNO
• PONTICELLO INTEGRO
PORTATA MINIMA 40 cm
PORTATA MAX 2 m
• PONTICELLO TAGLIATO
PORTATA MINIMA 2 m
PORTATA MAX 10 m
INSTALLAZIONE ALL’INTERNO
• PONTICELLO INTEGRO
PORTATA MINIMA 40 cm
PORTATA MAX 5 m
• PONTICELLO TAGLIATO
PORTATA MINIMA 5 m
PORTATA MAX 20 m
Ingresso TC
• Il TC è un comando generato dalla centrale antintrusione per informare la barriera sullo stato dell’impianto (attivato o disattivato). Il
comando TC quando è presente (impianto disattivato) permette:
- la visualizzazione della memoria di allarme
- di bloccare il relè di allarme ottenendo un suo minor logoramento
• Il comando TC quando non è presente (impianto attivato) permette la visualizzazione degli eventi di allarme
• Si considera presente il comando TC quando sul cavo corrispondente (marrone) è presente un +12V
• Si considera non presente il comando TC quando sul cavo corrispondente (marrone) è presente 0V o il cavo non è connesso
G
V
G
V
G
V
G= PONTICELLO GIALLO
V= PONTICELLO VERDE
CAVI DI COLLEGAMENTO
TRASMETTITORE
- ROSSO: POSITIVO
- NERO: NEGATIVO
- BLU: TAMPER
- BIANCO: TAMPER
Parametri di fabbrica
• La colonna RX viene fornita con moda-
lità di funzionamento punto-punto
• La colonna TX viene fornita con
ponticello integro: portata minima
Fig.10
Fig.11
Fig.12
Collegamenti
CAVI DI COLLEGAMENTO RICEVITORE
- ROSSO: POSITIVO
- NERO: NEGATIVO
- VERDE: CONTATTO NC DI ALLARME
- GIALLO: CONTATTO NC DI ALLARME
- MARRONE: INGRESSO TC
- BLU: TAMPER
- BIANCO: TAMPER
ATTENZIONE: per installazioni effettuate in pre-
senza di superfici riflettenti, a causa di accop-
piamenti ottici indesiderati tra le colonne potreb-
bero verificarsi carenze o anomalie o di
rilevazione. In molti casi tale problema può es-
sere risolto impostando la potenza ottica ridot-
ta, lasciando il ponticello integro sul Tx. Prima
della posa definitiva è sempre opportuno verifi-
care la piena funzionalità della barriera.
PONTICELLI
INTEGRI
CONDIZIONE
PONTICELLI
N° DI FASCI
INTERROTTI
TEMPO DI
INTERRUZIONE
PER GENERARE
ALLARME
1
2 ADIACENTI
1 sec
>0,1 sec
PONTICELLO
GIALLO
TAGLIATO
1
2 ADIACENTI
NO ALLARME
>0,1 sec
2 PONTICELLI
TAGLIATI
1
2
1 sec
>0,1 sec
RIEPILOGO PROGRAMMAZIONE RX
N° DI FASCI
BARRIERA
0,5 m
N° DI FASCI
BARRIERA
1 m
N° DI FASCI
BARRIERA
1,5 m
N° DI FASCI
BARRIERA
2 m
2468
2468
4101622
