EL20
Caractéristiques générales
• 4 modèles de barrières: EL20RT/05 (0,5m - 2 faisceaux), EL20RT/10 (1m - 4
faisceaux), EL20RT/15 (1,5m - 6 faisceaux), EL20RT/20 (2m - 8 faisceaux).
• Dimensions extrêmement réduites pour permettre aussi l’installation entre la
fenêtre et le volet ou le store
• Résistance élevée aux chocs et aux intempéries grâce au coffret en
polycarbonate et au système de joints sur les couvercles de fermeture.
• Résistance aux rayons UV
• Compensations des dilatations causées par les excursions thermiques grâce
au système de construction particulier
• Stabilité maximum des colonnes installées sur mur obtenue à l’aide de fixations
intermédiaires
• Protection anti-ouverture et anti-retrait
• Simple alignement optique (sans instruments de tarage)
• Technologie SMD en gestion avec microprocesseur
• 3 modalités de fonctionnement au choix: faisceaux point-point, faisceaux
adjacents, faisceaux adjacents, faisceaux croisés.
• Débit réglable selon la typologie d’installation (voir par. Programmations Tx).
Les distances reportées sont indicatives et peuvent subir des variations dues
aux caractéristiques du milieu où sera exécutée l’installation.
• Code d’identification entre TX et RX correspondant
• Synchronisme optique des barrières (sans connexion filaire)
• Mémoire d’alarme
Conseils pour l’installation
• Eviter autant que possible la présence d’objets qui puissent représenter
un obstacle pour le faisceau. Il est conseillé d’utiliser un câble blindé et de
préférence un câble pour chaque barrière.
• Si des barrières consécutives ou parallèles sont installées, utiliser la
configuration décrite à la figure 1.
• Positionner les barrières de manière à éviter que les rayons du soleil
puissent frapper directement les récepteurs (voir figure 2).
• Dans le cas d’installation en présence de surfaces réfléchissantes
étendues, qui pourraient provoquer des accouplements optiques
indésirables, il est opportun de vérifier le fonctionnement correct de la
barrière avant de procéder à sa pose définitive.
• Pour la fixation des colonnes utiliser esclusivement
les vis fournies en dotation.
• La barriere peut être installé indifféremment avec le
câble en haut ou en bas, à la seule condition que le
tran
smetteur et le récepteur soient positionnées dans
les même sens (figure 2).
• Afin d’éviter de porter préjudice au fonctionnement
de la barrière (avec perte de la garantie) on
recommande d’éviter toute tentative de dégagement
des supports de la barrière.
• Les deux colonnes sont fournies assemblées par
paire de Tx et Rx ; pour cette raison en cas de
remplacement pour manutention, il est nécessaire
de remplacer la paire.
APPLICATIONS
Fenêtres
Terrasses
Protections
externes
Protections
internes

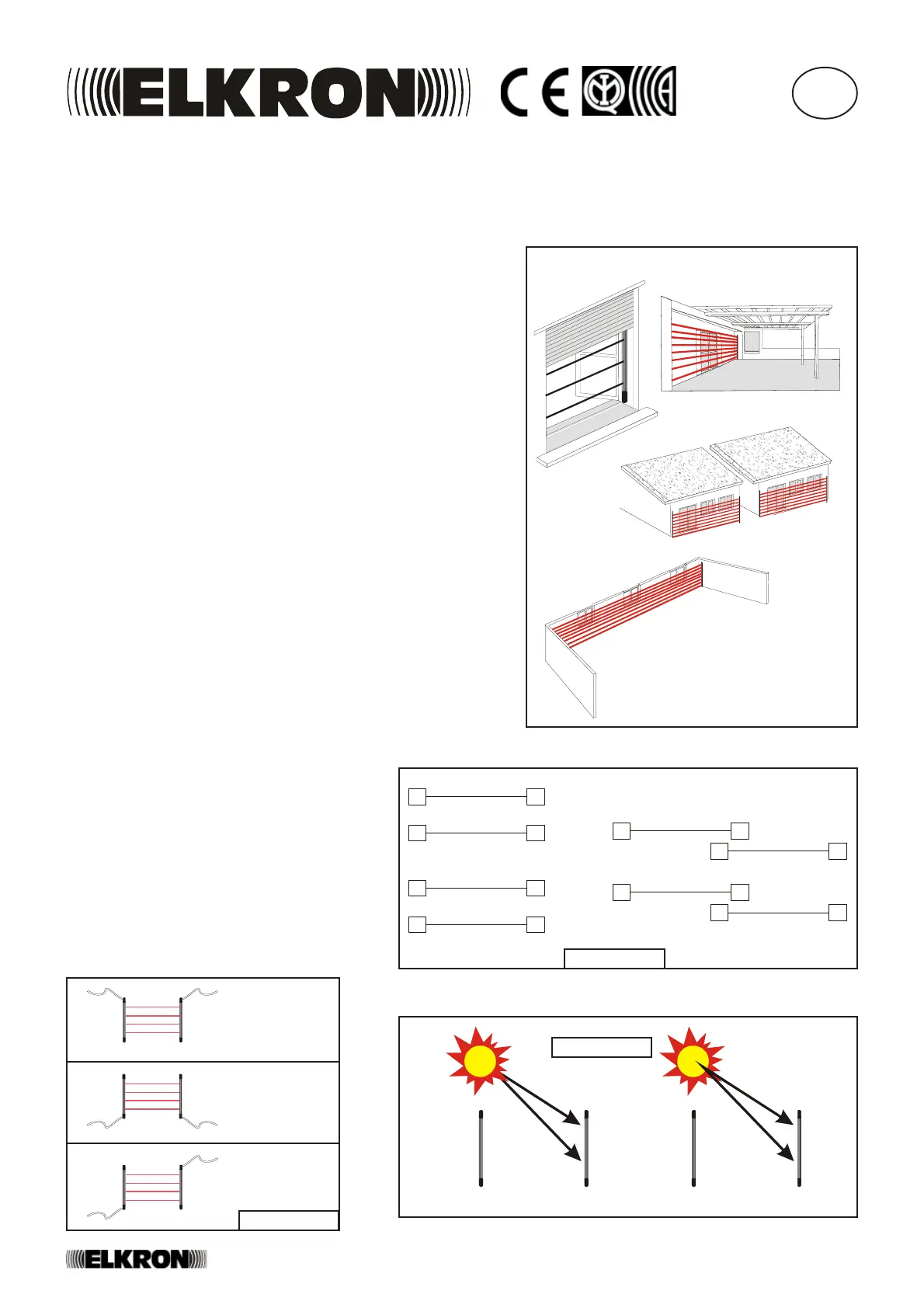

EL20 - Barriere infrarouge pour l’extérieure
PARALLELE
TX
RX
RX
TX
NO
SI
RX
TX
TX
Figure 1
NON
NON
OUI
OUI
barrières
consécutives
barrières
parallèles
Figure 2
NON
OUI
F
Figure 3
OUI
OUI
NON
