10
EL20
Installation

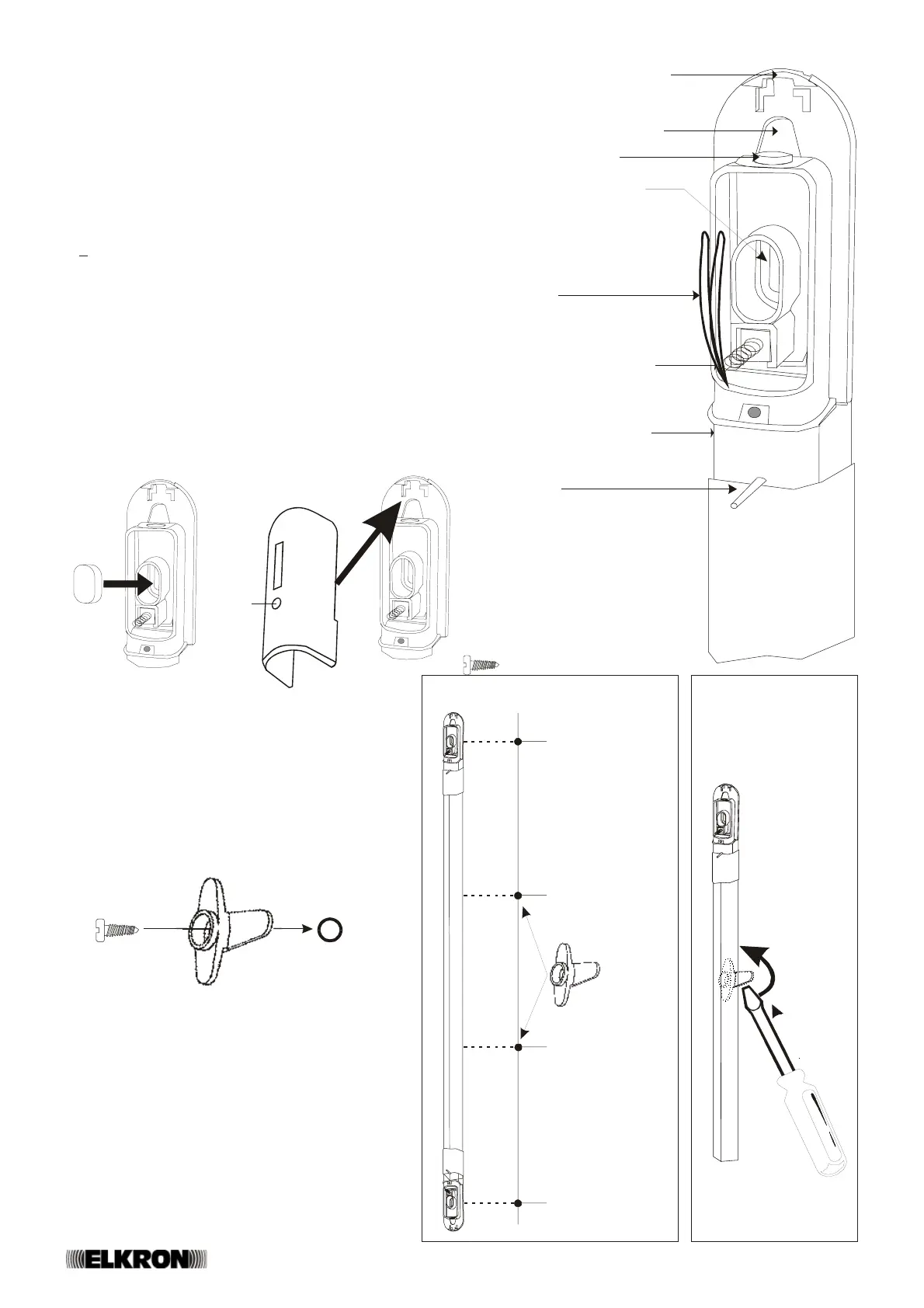

Placer les colonnes (récepteur et transmetteur) une en face de l’autre
à la même hauteur (la puissance optique des TX est programmable
en fonction de la distance entre les deux colonnes – voir par.
Programmation TX). Marquez les trous destinés aux vis de fixation
et forer la surface d’appui ; au cas où vous désireriez améliorer
l’adhérence de la colonne contre le mur, des blocs intermédiaires
sont disponibles (ils sont fournis de série sur les modèles d’une
hauteur supérieure à 50 centimètres) : pour utiliser ces blocs,
consulter la NOTE 1 ou le point suivant.
Pour fixer le colonnes sur le mur insérer les vis de fixation dans les
boutonnières prévues et les serrer (figure 6)
Insérer le joint ovale en plastique (fourni en série) comme illustré
dans la figure 4.
Si vous désirez utiliser le passage de câbles postérieur faire glisser
le câble dans la boutonnière spécialement prévue (figure 6)
Couper éventuellement les ponts de programmation (voir
programmation Tx et RX)
Couper les chevilles d’arrêt colonne (présents sur RX et TX) en
ayant soin d’éliminer toute éventuelle trace de bavure résiduelle, en
évitant ainsi de porter préjudice à la compensation des dilatations
thermiques (figure 6)
Fermer et fixer le couvercle avec la vis prévue (voir figure 5).
boutonnière pour passage
câbles postérieur
passage câbles
supérieur
boutonnière pour
vis de fixation au
mur
ponts de
programmation
micro anti-retrait
anti-ouverture
cheville pour arrêt
colonne
Fig.4 Fig.5
RX
Fig.8
Fig.6
passe-câble
joint
Note 1: BLOCAGE COLONNES AU MUR
Après avoir marqué les trous nécessaires aux vis de
fixation effectuer d’éventuels trous pour les blocs
intermédiaires (figure 8)
Fixer (avec les vis spécialement prévues) les blocs
intermédiaires en ayant soin de permettre la rotation
de l’ailette de blocage (voir fig. 7)
Fixer la colonne sur le mur à l’aide des vis en dotation
Pousser avec un tourne-vis les ailettes des blocs
intermédiaires en les faisant tourner (fig. 9)
Fig.9
AILETTE POUR
BLOCAGE
INTERMEDIAIRE
Fig.7
support
foro per vite
di fissaggio
foro per vite
di fissaggio
foro per blocco
intermedio
foro per blocco
intermedio
trou pour vis
de fixation
trou pour vis
de fixation
trou pour bloc
intermédiaire
trou pour bloc
intermédiaire
