11
EL20
Entrée TC
• Le TC est une commande créée par la centrale anti-intrusion pour informer la barrière sur l’état de l’installation (activée ou désactivée)
La commande TC quand elle est présente (installation désactivée) permet:
- la visualisation de la mémoire d’alarme
- de bloquer le relais d’alarme en obtenant une moindre usure
• La commande TC quand elle n’est pas présente (installation activée) permet la visualisation des événements d’alarme
• On considère que la commande TC est présente quand sur le câble correspondant (marron) est présent un +12V
• On considère que la commande TC n’est pas présente quand sur le câble correspondant (marron) est présent 0V ou que le câble n’est
pas connecté
Programmation RX

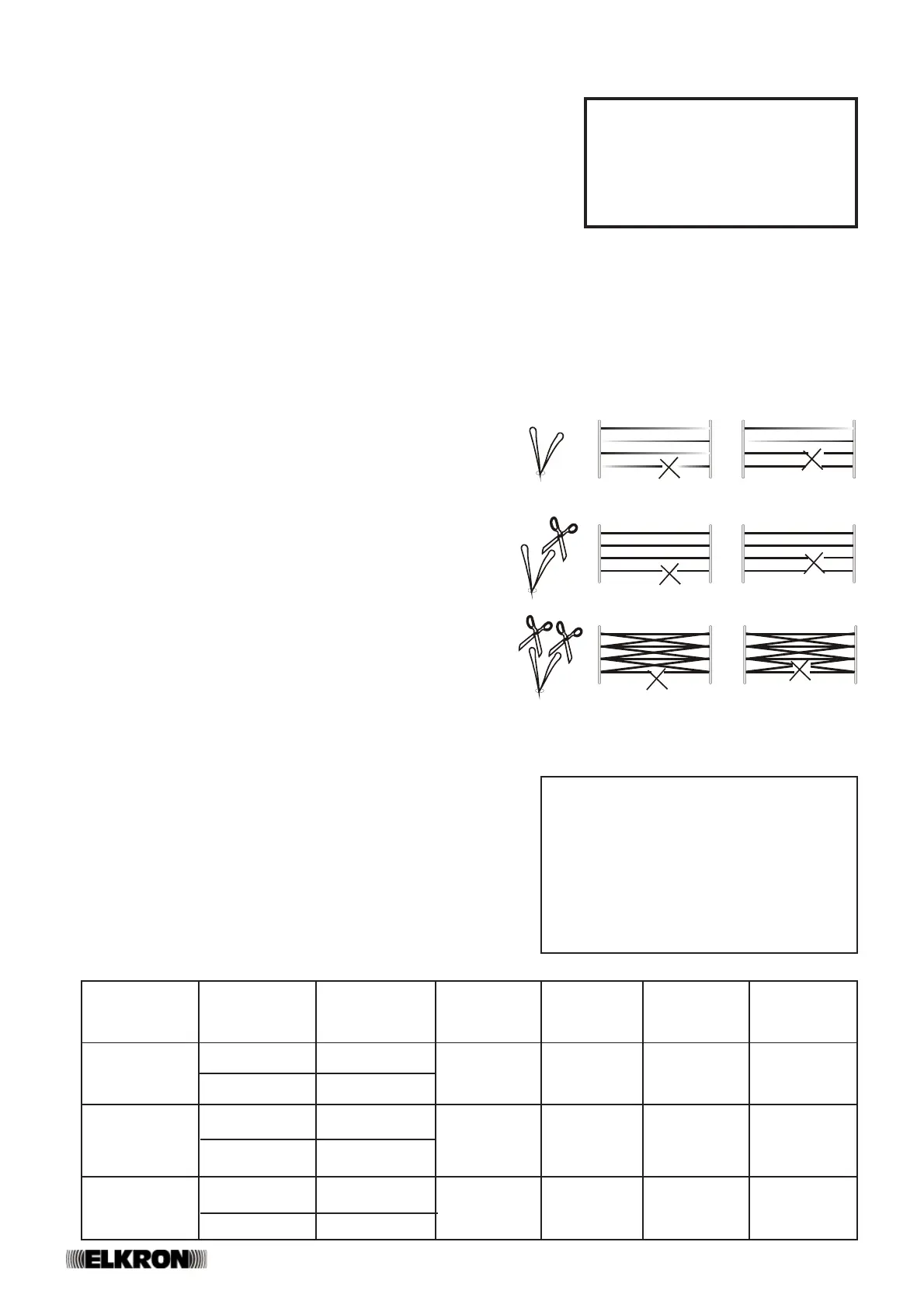

• Chaque colonne RX est fournie avec 2 ponts utilisés pour la programmation
des modalités de fonctionnement
• PONTS INTEGRES: MODALITES FAISCEAUX POINT-POINT
Une alarme est créée quand un simple faisceau est interrompu pendant
au moins une seconde ou bien 2 faisceaux pendant >0,1 s.
• PONT JAUNE COUPE: MODALITES FAISCEAUX ADJACENTS
Une alarme est créée quand 2 faisceaux adjacents sont interrompus
pendant >0,1 s.
• 2 PONTS COUPES: MODALITES FAISCEAUX CROISES
Une alarme est créée quand un seul faisceau est interrompu pendant
>0,1 s‘
ATTENTION : en présence de rayons croisés, le débit minimum est
traditionnellement de 0,9 m, il pourra toutefois être augmenté si les
colonnes sont installées en présence d’une forte illumination ambiante.
Programmation TX
• Chaque colonne TX est fournie avec 1 pontet utilisé pour la
programmation de la puissance optique transmise, correspondant à :
- Pontet intégré : puissance optique réduite
- Pontet coupé : puissance optique maximum
Selon la puissance optique sélectionnée, on obtiendra à titre indicatif les
débits suivants :
INSTALLATION A L’EXTERIEUR
• PONTS INTEGRE
PORTEE MINIMUM 40 cm
PORTEE MAX 2 m
• PONTS COUPE
PORTEE MINIMUM 2 m
PORTEE MAX 10 m
PONTS
INTEGRES
CONDITIONS
PONTS
N° FAISCEAUX
INTERROMPUS
N° FAISCEAUX
BARRIERE
0,5 m
N° FAISCEAUX
BARRIERE
1 m
N° FAISCEAUX
BARRIERE
1,5 m
N° FAISCEAUX
BARRIERE
2m
1
2
ADJACENTS
1 s
>0,1 s
246
8
PONT
JAUNE
INTEGRE
1
2
ADJACENTS
PAS D’ALARME
>0,1 s
246
8
2 PONTS
COUPES
1
2
1 s
>0,1 s
41016
22
INSTALLATION A L’INTERIEUR
• PONTS INTEGRE
PORTEE MINIMUM 40 cm
PORTEE MAX 5 m
• PONTS COUPE
PORTEE MINIMUM 5 m
PORTEE MAX 20 m
RECAPITULATIF PROGRAMMATION RX
G
V
G
V
G
V
G = PONT JAUNE
V = PONT VERT
CABLES DE
RACCORDEMENT
TRANSMETTEUR
• ROUGE: POSITIF
• NOIR: NEGATIF
• BLEU: TAMPER
• BLANC: TAMPER
Paramètres d’usine
• la colonne RX est fournie avec des
modalités de fonctionnement point-
point
• la colonne TX est fournie avec pont
intégré: portée minimum
Fig.10
Fig.11
Fig.12
Raccordements
CABLES DE RACCORDEMENT
RECEPTEUR
• ROUGE: POSITIF
• NOIR: NEGATIF
• VERT: CONTACT NC D’ALARME
• JAUNE: CONTACT NC D’ALARME
• MARRON: ENTREE TC
• BLEU: TAMPER
• BLANC: TAMPER
TEMPS DE
INTERRUPTION
POUR GENERER
ALARME
ATTENTION : Dans les installations exécutées en
présence de surfaces réfléchissantes, à cause
d’accouplements optiques non désirés entre les
colonnes, il pourrait y avoir des carences ou
anomalies de relevé. Dans de nombreux cas, ce
problème peut être résolu en réglant la puissance
optique de façon réduite, en laissant le pontet
intégré sur Tx. Avant de procéder à la pose
définitive, il est toujours opportun de vérifier le
fonctionnement correct de la barrière.
