I
31

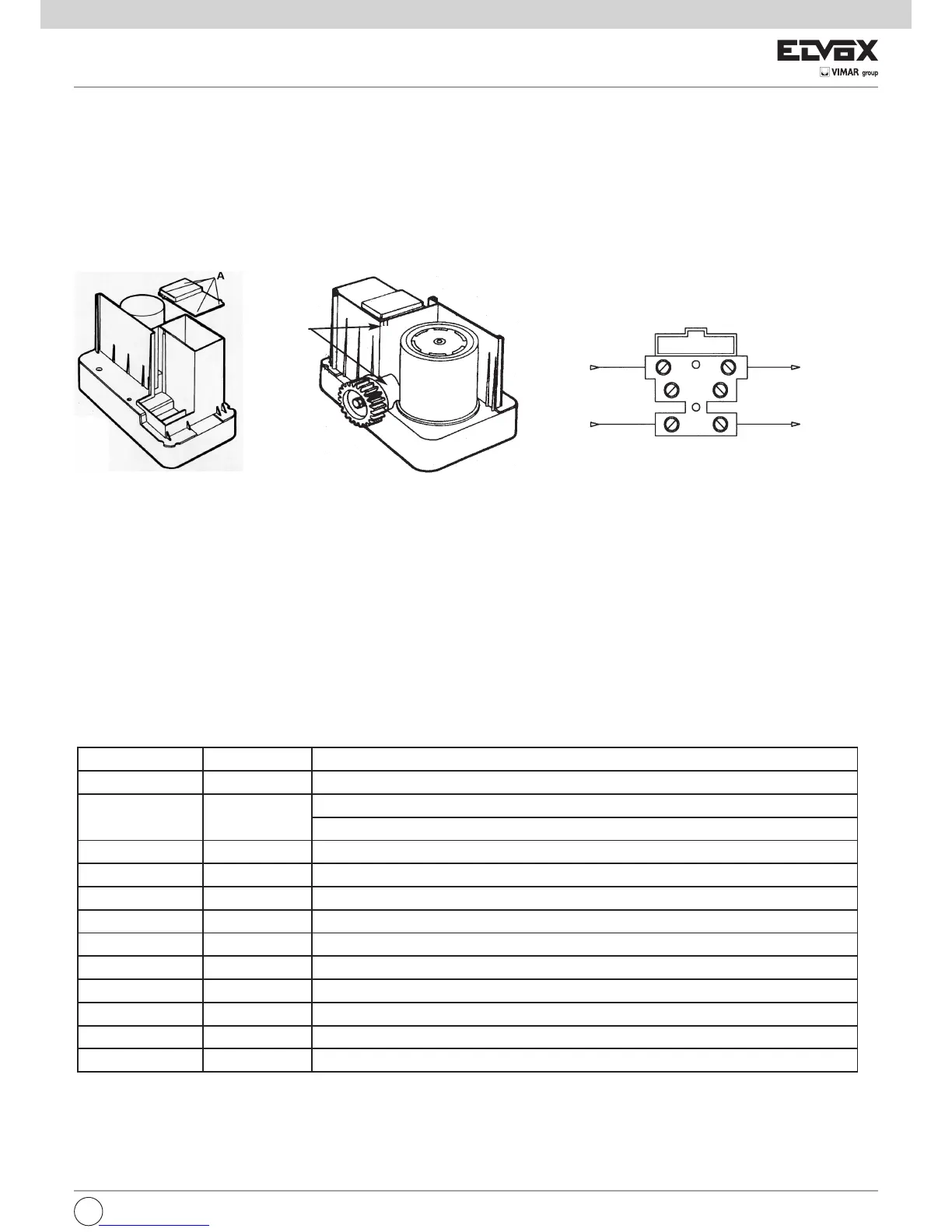

Fig. 7C
Fig. 7B
Fig. 7A
Réseau
Transformateur
A
CARTE ELECTRONIQUE EC10
La carte électronique, Art. EC10, est appropriée pour la commande d'un actionneur pour portails coulissants, série ES, avec moteur à courant continu de
12 volts. Il s'agit d'une carte avec des standards qualitatifs élevés, équipée d'un système de contrôle du mouvement du portail au moyen d'un CODEUR
pour garantir la conformité aux prescriptions des directives sur la compatibilité électromagnétique, le marquage CE et les normes en vigueur pour la sécu-
rité. L'ouverture/fermeture du portail a lieu au moyen du ralentissement du vantail ; lors du mouvement, la vitesse et la consommation ampérométrique du
moteur sont constamment surveillées et, en cas d'obstacle, on obtient l'inversion du mouvement.
Chaque dispositif doit être installé dans les règles de l’art, selon les indications jointes et en particulier la mise en œuvre doit être effectuée par du personnel
qualifié de Elvox en respectant la réglementation en vigueur dans chaque pays.
Suivre les indications jointes pour le branchement des câbles de la carte électronique de commande; ne pas oublier que:
1. La centrale de commande est alimenté par un transformateur de sécurité.
Pour brancher l'alimentation de l'automatisme dévisser le 4 vis et enlever le couvercle (Fig. 7A), entrer avec le câble du réseau 230V c.a. selon le point A
de Fig. 7B et le brancher au bornier selon Fig. 7C.
2. La section des câbles du réseau conseillée pour le branchement du mécanisme automatique est de 1,5 mm
2
.
3. Le système de mise à la terre de la grille doit être conforme aux normes en vigueur, le constructeur décline toute responsabilité pour les dommages causés
par des négligences éventuelles à ce sujet.
4. En accord avec la réglementation européenne en matière de sécurité, il est conseillé de placer un interrupteur bipolaire externe pour pouvoir couper
l’alimentation en cas d’entretien de la grille et de débrancher la borne des alimentations de la carte.
INSTALLATION ELECTRIQUE
Fusible 2AL250V (Réseau: 230V, 240V)
Fusible 4AL250V (Réseau: 110V, 117V, 125V)
DESCRIPTION DES BORNES DE L'UNITÉ DE COMMANDE
N° bornes Description Fonction
1 2 Moteur 1 Alimentation moteur 1 12Vc.c.
3 4 2ème canal Sortie second canal sélectionnable par paramètre.
Tension temporisé 12Vc.c. 1W ou fonction piétonne..
4 5 AUX Sortie avec tension 12V c.c. 1W IN ou fonction témoin de signalisation.
6 7 (-)12, (+)12 Alimentation photocellules 12Vc.c. 500 mA maxi.
8 9 LAMP Clignotant 12Vc.c. 5W maxi.
10 11 COM - AP/CH Entrée sélecteur ou bouton, contact N.O., OUVRIR/FERMER
10 12 COM - PED Entrée sélecteur ou bouton, contact N.O., ouverture piétonne
13 14 COM - STOP Entrée sélecteur ou bouton fonction STOP, contact N.F.
13 15 COM - FOT Entrée photocellules, contact N.F.
13 16 COM - STPA Entrée photocellules en ouverture (interne) ou bord sensible, contact N.F.
(-) ANT Antenne Connexion petit câble ou câble antenne
CN4 Encoder Codeur magnétique
INSTALLATION ÉLECTRIQUE
L'unité de commande EC10 est alimentée à 230V (à 117V pour la version /117 et à 240V pour la version /240V), la tension de réseau est protégée par un
fusible de 4A. La carte est alimentée à 12 Vca par un transformateur de sécurité à double isolation (EN61558). Les actionneurs et les commandes sont ali-
mentés à 12 Vcc et les sorties sont protégées par deux fusibles: F1 de 15A pour les actionneurs et F2 de 3,15A pour les accessoires.
Température de fonctionnement -20 ÷ +55°C.
La carte étant en basse tension, les structures métalliques y étant connectées ne doivent pas être reliées à la terre car il s'agit d'une alimentation SELV.
Pour les câblages d'une longueur supérieure à 15 mètres, utiliser des conducteurs de section 2x4 mm
².
