I
7

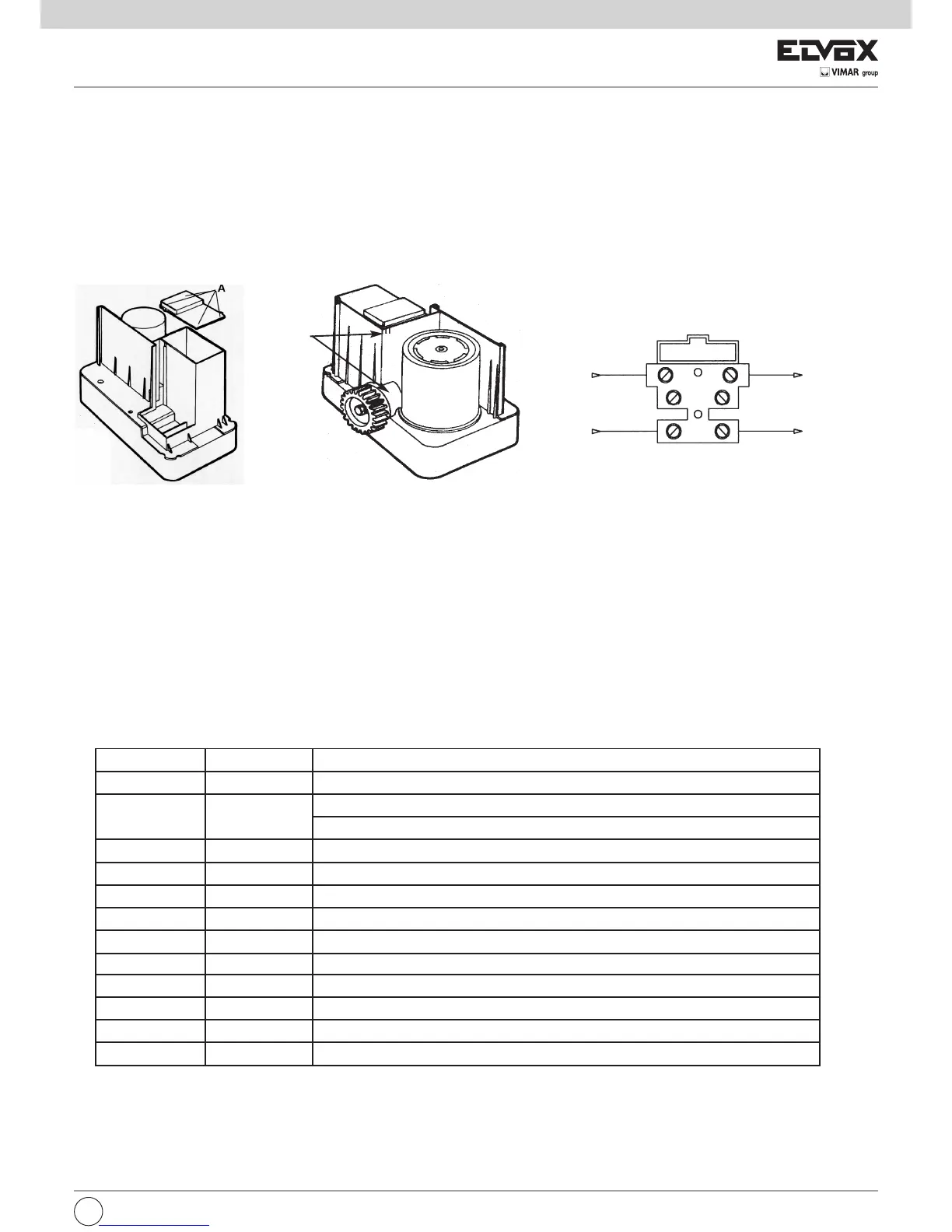

Fig. 7C
Fig. 7B
Fig. 7A
Fusibile 2AL250V (Rete: 230V, 240V)
Fusibile 4AL250V (Rete: 110V, 117V, 125V)
Rete
Trasformatore
A
Ciascun dispositivo deve essere installato a regola d’arte, seguendo le istruzioni allegate e soprattutto fare eseguire la messa in opera da per-
sonale qualificato Elvox rispettando la normativa vigente in ciascun paese. Seguire le istruzioni allegate per il collegamento dei cavi della scheda
elettronica di comando; si ricorda che:
1 -
La centralina di comando viene alimentata da un trasformatore di sicurezza.Per collegare l’alimentazione all’automazione svitare le 4 viti e
togliere il coperchio (Fig. 7A), entrare con il cavo RETE 230Vc.a. come da punto A, Fig.7B e collegarlo nella morsettiera come nella Fig. 7C.
2 -La sezione consigliata dei cavi di rete per il collegamento dell'automazione è di 1,5 mm
2
.
3 -L’impianto di messa a terra del cancello deve essere conforme alle norme vigenti. La casa costruttrice declina ogni responsabilità per danni
derivanti da eventuali negligenze in materia.
4 -In accordo con la normativa europea in materia di sicurezza si consiglia di inserire un interruttore bipolare esterno per poter togliere
l’alimentazionein caso di manutenzione del cancello e di scollegare il morsetto delle alimentazioni della scheda.
INSTALLAZIONE ELETTRICA
N° Morsetti Descrizione Funzione
1 2 Motore 1 Alimentazione motore 1 12Vc.c.
3 4 2° Canale Uscita secondo canale selezionabile tramite parametro.
Tensione temporizzata 12Vc.c. 1W o funzione pedonale.
4 5 AUX Uscita con tensione 12V c.c. 1W IN o funzione spia di segnalazione.
6 7 (-)12 (+)12 Alimentazione fotocellule 12V DC 500 mA max.
8 9 LAMP Lampeggiante 12Vc.c. 5W max.
10 11 COM - AP/CH Ingresso selettore o pulsante, contatto NA, APRE/CHIUDE.
10 12 COM - PED Ingresso selettore o pulsante, contatto NA, apertura pedonale
19 14 COM - STOP Ingresso selettore o pulsante funzione STOP, contatto NC.
13 15 COM - FOT Ingresso fotocellule, contatto NC.
13 16 COM - STPA Ingresso fotocelle in apertura (interna) o bordo sensibile, contatto NC.
(-) ANT Antenna Collegamento cavetto o cavo antenna
CN4 Encoder Encoder magnetico
SCHEDA ELETTRONICA EC10
La scheda elettronica, Art. EC10, è adatta per il comando di un attuatore per cancelli scorrevoli, serie ES, con motore in corrente conti-
nua a 12 Volt.Si tratta di una scheda con elevati standard qualitativi, dotata di un sistema di controllo del movimento del cancello tramite
un ENCODER per garantirela conformità alle prescrizioni delle direttive sulla compatibilità elettromagnetica, la marcatura CE e le norma-
tive vigenti per la sicurezza. Il raggiungimentodell’apertura/chiusura del cancello avviene attraverso rallentamento dell’anta, nel suo mo-
vimento viene costantamente monitorata la velocità ed il consumo amperometrico del motore, ed in caso di ostacolo avviene l’inversione
del moto.
INSTALLAZIONE ELETTRICA
La centralina di comando della scheda EC10 è alimentata a 230V (a 117V per la versione /117 e a 240V per la versione /240V), la tensione
di rete è protetta con un fusibile da 4A. La scheda si alimenta con 12Vac tramite un trasformatore di sicurezza in doppio isolamento
(EN61558).Gli attuatori ed i comandi sono alimentati a 12Vcc e le uscite sono protette da due fusibili: F1 da 15A per gli attuatori e F2 da
3,15A per gli accessori. Temperatura di funzionamento -20 ÷ +55°C.
Essendo la scheda in bassa tensione le strutture metalliche ad essa connesse non devono essere collegate a terra in quando si tratta di
alimentazione SELV. Per cablaggi con lunghezza superiore a 15 metri usare conduttori di sezione 2x4 mm².
