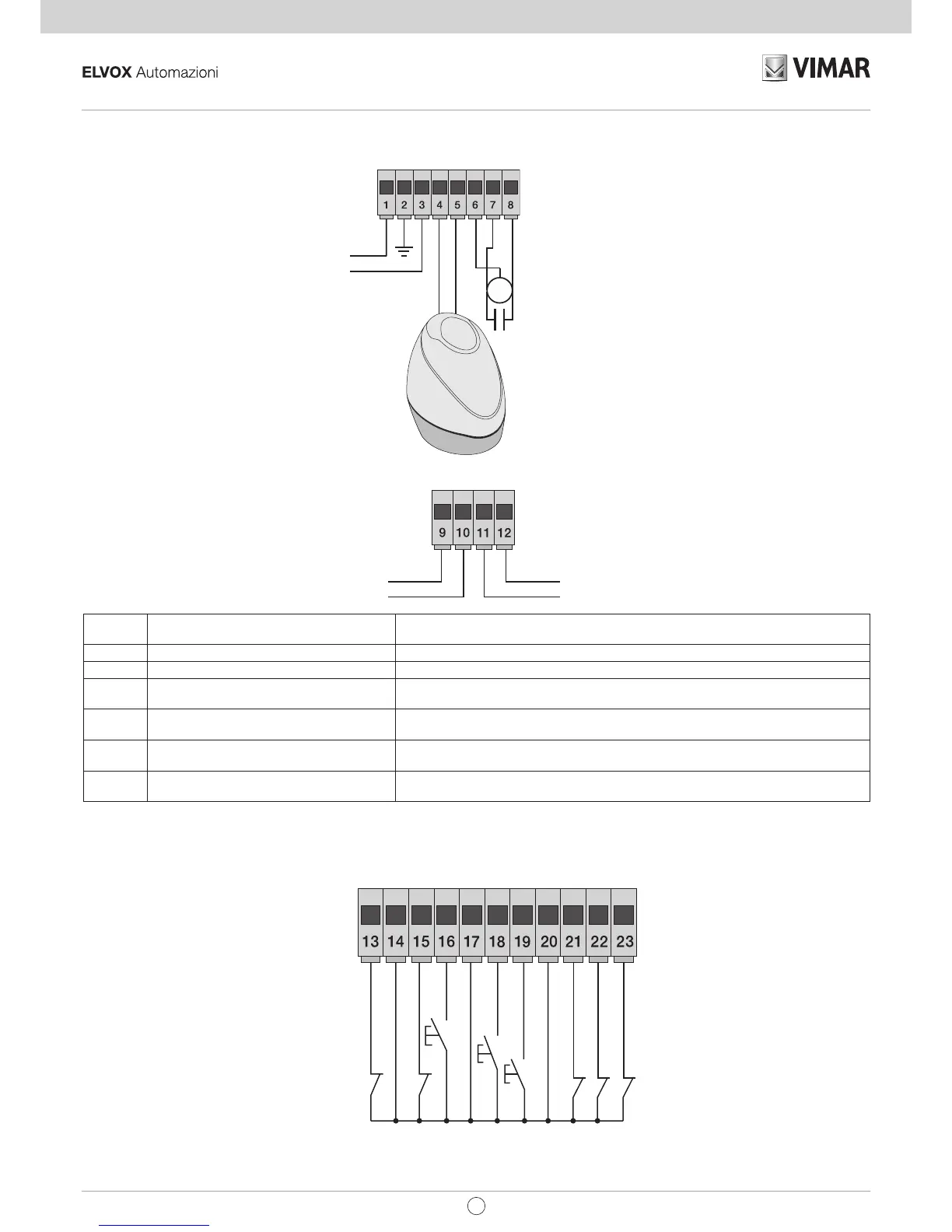

Numéro
borne
Description Fonction
1-2-3 Ligne d'alimentation Ligne d'alimentation 230/120 Vac (1 = phase/2 = conducteur de terre/3 = neutre)
4-5 Sortie pour clignotant Sortie pour clignotant (230/120 Vca, max 60 watts)
6-7-8 Sortie d'alimentation du moteur électrique Sortie d'alimentation du moteur (6 = commun/7 = ouverture/8 = fermeture) ; le
condensateur relié en parallèle au moteur électrique est connecté aux bornes 7 et 8
9-11 Sortie second canal radio ou phototest Sortie second canal radio ou phototest (à sélectionner avec les dip switchs 1-3 et 9 =
GND/11 = +24 Vcc max 120 mA)
10-11 Sortie de signalisation du mouvement du
portail
Sortie de signalisation du mouvement du portail (10 = GND, 11 = + 24 Vcc, max 120 mA)
11-12 Sortie 24 Vcc Sortie 24 Vcc pour l’alimentation des cellules photoélectriques et des accessoires
(11 = GND/12 = + 24 Vcc, 300 mA)
3.3- Câblage des entrées
La centrale est livrée avec les entrées de sécurité normalement fermées non pontées (STOP, FOTO, STPA) ; ajouter un pontage entre le commun (COM)
et l'entrée qui ne sera pas utilisée.
-
-
+
-
Sortie 24 Vcc pour alimentation cellules
photoélectriques et accessoires
Sortie second canal radio ou phototest
Sortie d'affichage du mouvement du portail
2CAN AUX +24 V GND
Fig. 4
La somme de l'absorption des sorties 2CAN, AUX et -VA ne doit pas dépasser 500 mA.
