Numéro borne Description Type d'entrée
14-17-20 Entrée de commande commune (GND permanente) -
13 Entrée fin de course d'ouverture (avec dip 2-1 sur OFF) Normalement fermée
15 Entrée fin de course de fermeture (avec dip 2-1 sur OFF) Normalement fermée
16 Entrée bouton d'ouverture seule, dédiée au temporisateur ou au détecteur pour spire à induction
magnétique
Normalement ouverte
18 Entrée de commande séquentielle pour la commande de la course complète du portail Normalement ouverte
19 Entrée de commande séquentielle pour la commande de la course piétons du portail Normalement ouverte
21 Entrée pour arrêt du portail Normalement fermée
22 Entrée cellule photoélectrique active pendant la fermeture du portail Normalement fermée
23 Entrée bords et cellule photoélectrique interne, active pendant la fermeture et l’ouverture du
portail
Normalement fermée

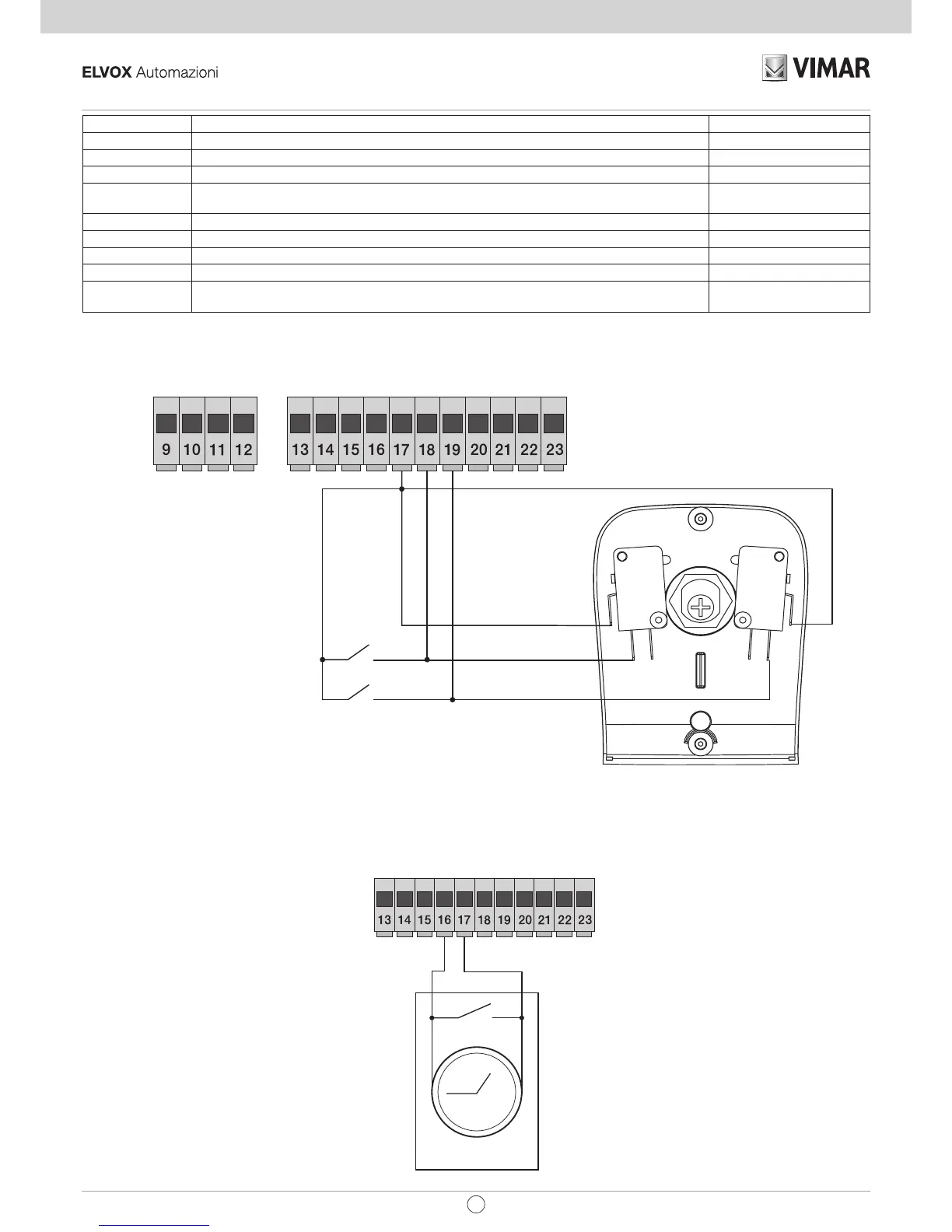

3.4- Raccordement des boutons de commande et du sélecteur à clé : contacts normalement ouverts, les leds APCH ou APED s'allument
quand le sélecteur ou les boutons reliés en parallèle sont actionnés ; l'entrée APCH commande l’ouverture ou la fermeture complète du portail ; l'entrée
APED commande l’ouverture ou la fermeture partielle du portail
3.5- Raccordement temporisateur ou détecteur à induction magnétique avec contact normalement ouvert : les leds d'ouverture s'allument
quand le temporisateur ou le détecteur à induction magnétique sont actionnés ; l'entrée APRI commande l’ouverture complète du portail ; tant que le
contact reste fermé, le portail s'ouvre et reste en position d'ouverture ; les commandes APCH, APED et les radiocommandes enregistrées ne sont pas
actives jusqu'au réarmement du contact de la position fermée à la position ouverte ; après le temps de fermeture automatique défini avec le trimmer
PAUSE, le portail se referme ; cette entrée est utilisée pour ouvrir et maintenir en position d'ouverture le portail dans les tranches horaires où l'affluence
est la plus forte :
Bouton de commande APCH
Bouton de commande APED
Fig. 7
