Índice: Página
1- Características ..........................................................................................................................................................................................33
2- Descripción ................................................................................................................................................................................................33
3- Cableados eléctricos .................................................................................................................................................................................34
4- Descripción de los LEDS del circuito ........................................................................................................................................................38
5- Descripción de los pulsadores del circuito ................................................................................................................................................38
6- Programación ............................................................................................................................................................................................39
7- Trimmer para regulaciones .......................................................................................................................................................................41
8- Funciones de los conmutadores DIP ........................................................................................................................................................41
9- Problemas y soluciones ............................................................................................................................................................................42
1- Características
Central para el control de motorreductores para cancelas correderas de 230/120 Vac con potencia máxima de 600 W, provista de entradas para fines
de carrera, preinstalación de encoder (utilizado para la detección de obstáculos y el control de velocidad) y receptor integrado. La central:
- permite personalizar el espacio y la velocidad de desaceleración para abrir y cerrar
- está provista de sistema de detección de obstáculos (si presente el circuito encoder)
- led para el diagnóstico de entradas
- memoria de datos extraíble
- receptor integrado con capacidad de 128 emisores (de codificación fija o rolling code)

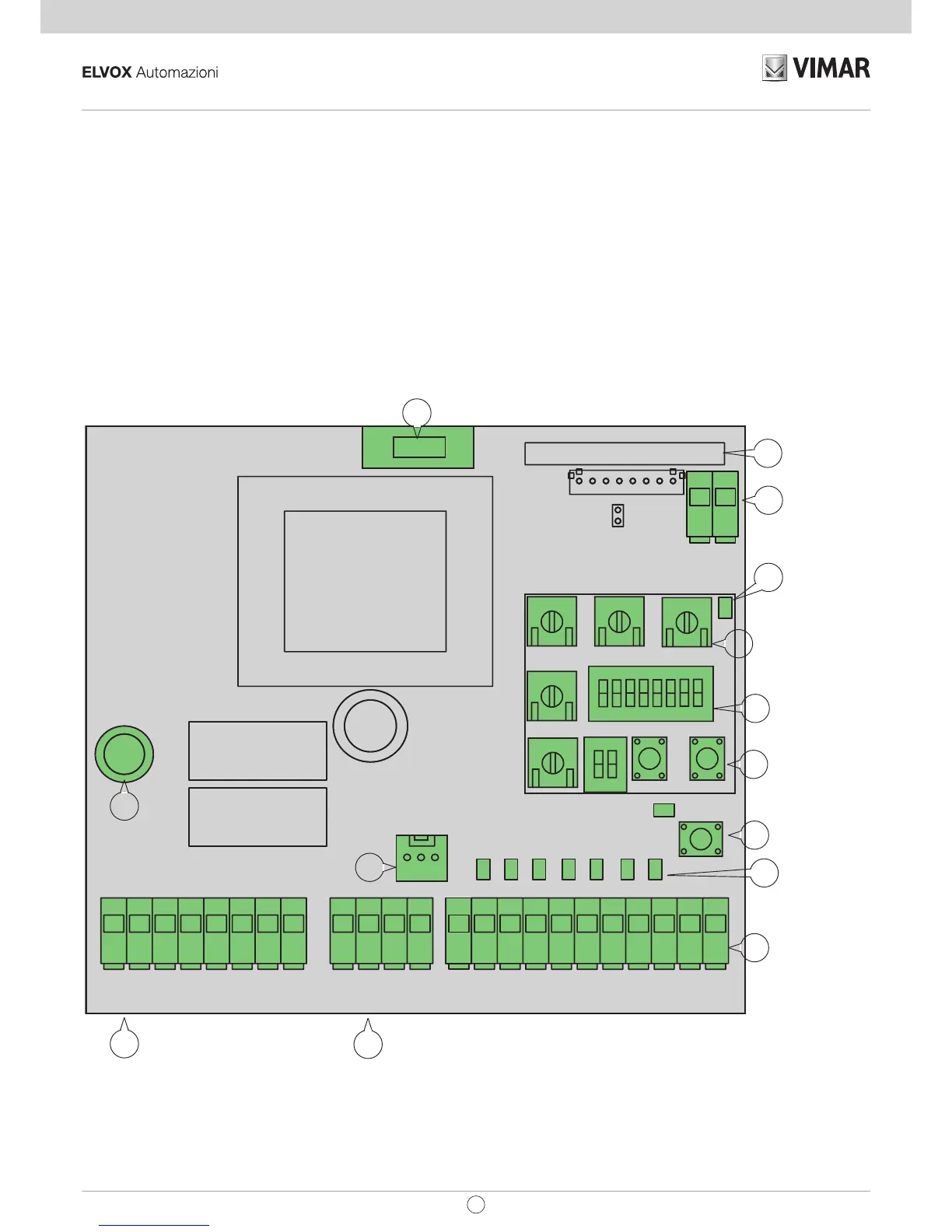

2- Descripción
Leyenda:
1- Borne extraíble para línea de alimentación, luz de destellos y motor eléctrico
2- Borne extraíble para salidas de 24 Vcc
3- Borne extraíble para seguridades y entradas de mando
4- Led diagnóstico de entradas
5- Pulsador secuencial de mando APCH
6- Pulsadores para programar la carrera y los emisores
7- Conmutador DIP para programar las funciones
Fig. 1
F2 (5x20)
F 5A
F1 (5x20)
F 630mA
12345678
9101112
13 14 15 16 17 18 19 20 21 22 23
2524
ON
ON
1 2
1234 5 678
IBRIDO RX
