RS09/RS09.120

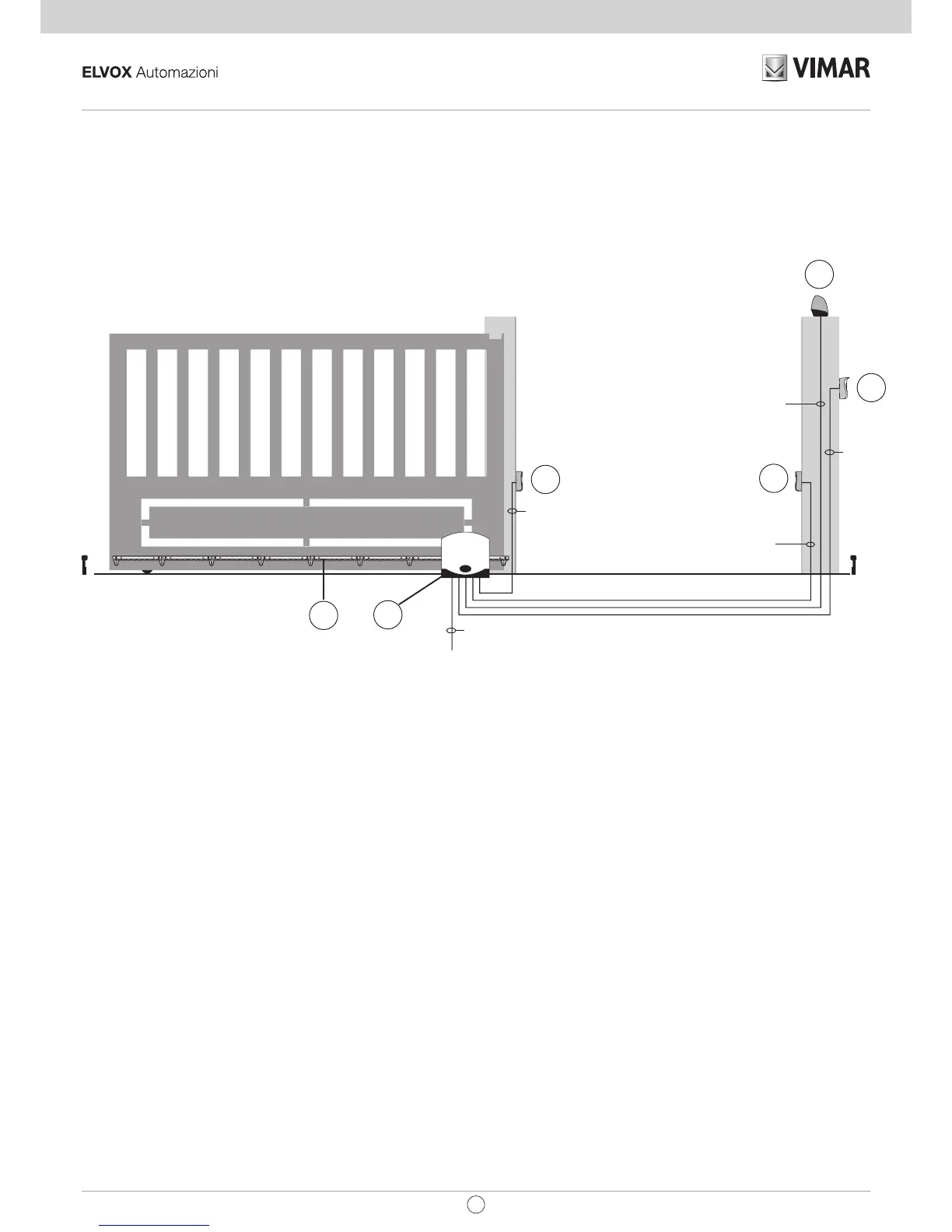

3 - Cableados eléctricos:
Preinstalación
Leyenda:
1- Fotocélulas
2- Selector
3- Luz de destellos
4- Motorreductor
5- Cremallera
Fig. 2
8- Trimmer para las regulaciones
9- Led para el diagnóstico de las programaciones
10- Conector extraíble para la antena
11- Módulo radio
12- Fusible de protección para la salida 24 V y lógica de mando (630 mA)
13- Fusible de protección para salida de motor, transformador y luz de destellos (5 A)
14- Conector encoder
230 V~
1
1
3
2
3 x
0,5 mm
2
2 x 1,5 mm
2
4 x 0,5 mm
2
2 x 0,5 mm
2
3 x 1,5 mm
2
5
4
230 V~
120 V~
