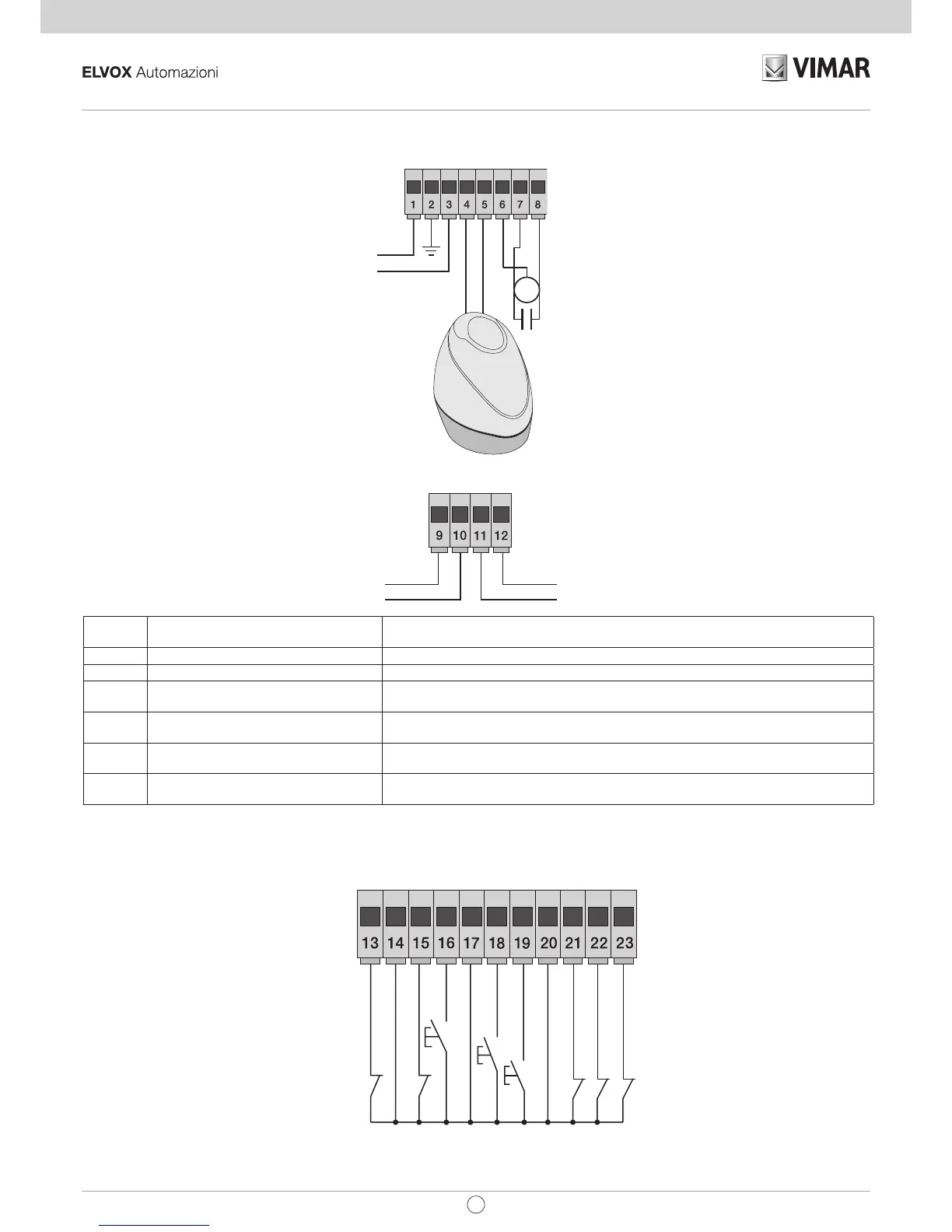

3.1 - Cableado de línea de alimentación, luz de destellos y motor eléctrico:
Fig. 3
3.2 - Cableado salidas de 24 V:
Número
de borne
Descripción Función
1-2-3 Línea de alimentación Línea de alimentación 230/120 Vac (1 = fase / 2 = conductor de tierra / 3 = neutro)
4-5 Salida para luz de destellos Salida para luz de destellos (230/120 Vac máx 60 Vatios)
6-7-8 Salida para alimentación del motor
eléctrico
Salida para la alimentación del motor (6 = común / 7 = apertura / 8 = cierre) en los bornes 7
y 8 está conectado el condensador en paralelo al motor eléctrico
9-11 Salida segundo canal de radio o
Fototest
Salida del segundo canal de radio o Fototest (seleccionable mediante los conmutadores
DIP 1-3 y 9 = GND / 11= +24 Vcc máx 120 mA)
10-11 Salida señalización movimiento cancela Salida de señalización del movimiento de la cancela (10 = GND / 11 = +24 Vcc máx 120
mA)
11-12 Salida 24 Vcc Salida 24 Vcc para la alimentación de las fotocélulas y los accesorios (11 = GND / 12 =
+24 Vcc 300 mA)
-
-
+
-
Salida 24 Vcc para alimentación de fotocélulas e
accesorios
Salida segundo canal de radio o Fototest
Salida para visualización del movimiento de la cancela
2CAN AUX +24V GND
Fig. 4
La suma de las absorciones de las salidas 2CAN, AUX y -VA no debe ser superior a 500 mA.
3.3- Cableado de entradas:
La central se suministra con las entradas normalmente cerradas sin puentear (STOP, FOTO y STPA), por lo que hay puentear el común (COM) y la
entrada que no se desea utilizar.
