COM
APCH
APED
COM
N.O. N.C.
N.C. N.O.
COM
Número de borne Descripción Tipo de entrada
14-17-20 Común entradas de mando (GND permanente) -
13 Entrada fin de carrera de apertura (con DIP 2-1 en OFF) Normalmente cerrada
15 Entrada fin de carrera de cierre (con DIP 2-1 en OFF) Normalmente cerrada
16 Entrada del pulsador solo de apertura, dedicado para temporizador o detector para espiras de
inducción magnética
Normalmente abierta
18 Entrada de mando secuencial, para accionar la carrera completa de la cancela Normalmente abierta
19 Entrada de mando secuencial, para accionar la carrera peatonal de la cancela Normalmente abierta
21 Entrada para la parada de la cancela Normalmente cerrada
22 Entrada de la fotocélula, activada durante el cierre de la cancela Normalmente cerrada
23 Entrada de bordes o fotocélula interna, activada durante el cierre y la apertura de la cancela Normalmente cerrada

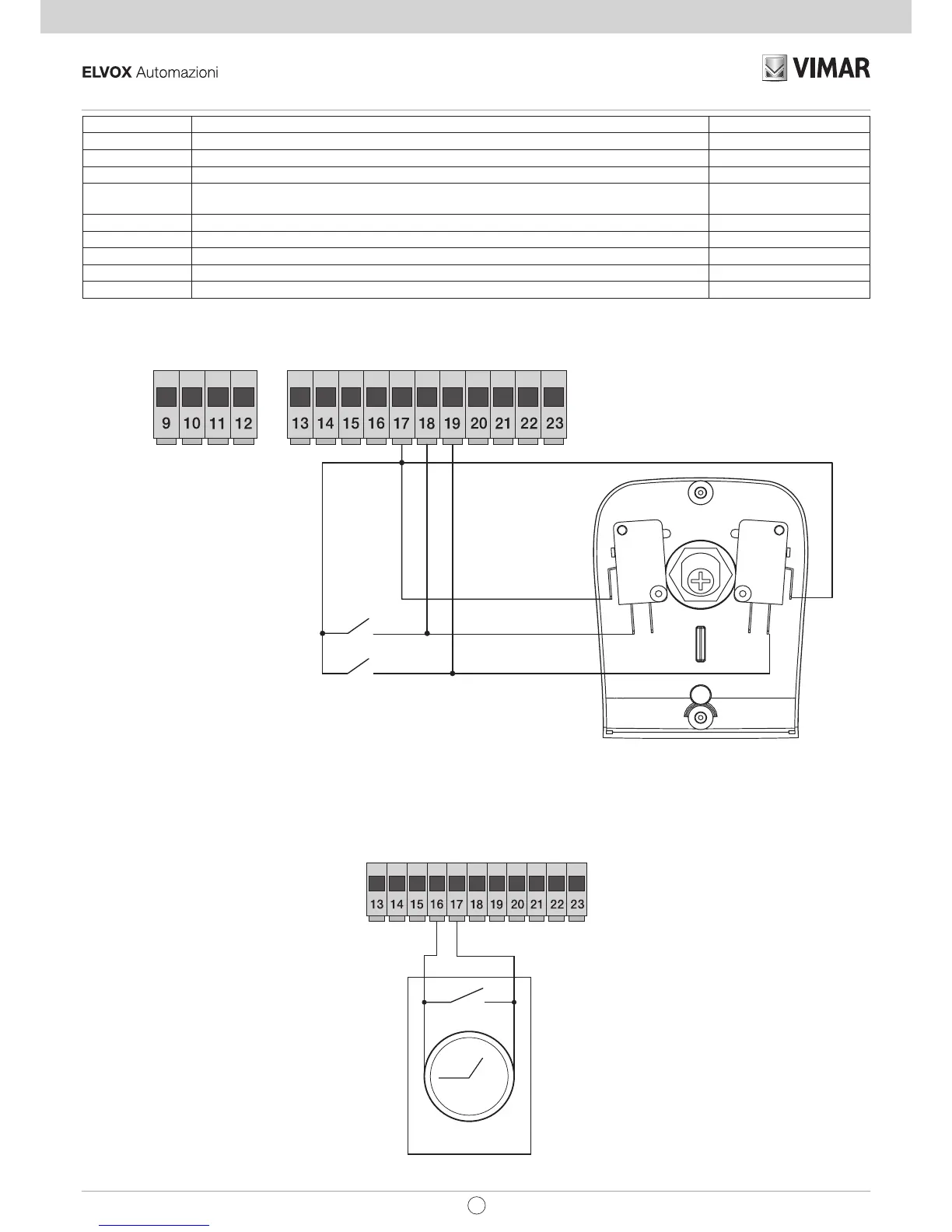

3.4- Conexión de pulsadores de mando y selector de llave, contactos normalmente abiertos (los leds AP/CH o APED se encienden al
accionar el selector o los pulsadores conectados en paralelo); la entrada APCH acciona la apertura o el cierre completo de la cancela y la entrada APED
acciona la apertura o el cierre parcial de la cancela:
3.5- Conexión del temporizador o detector de inducción magnética con contacto normalmente abierto (el led de apertura se enciende al
accionar el temporizador o el detector de inducción magnética); la entrada APRI acciona la apertura completa de la cancela, hasta que el contacto esté
cerrado, la cancela se abre y permanece en posición de apertura; los mandos APCH, APED y los emisores memorizados no se activan hasta que el
contacto pasa de cerrado a abierto y, después del tiempo de cierre automático programado con el trimmer PAUSA, la cancela se cierra; esta entrada
se utiliza para abrir la cancela y mantenerla en posición de apertura en las franjas horarias de mayor tránsito:
