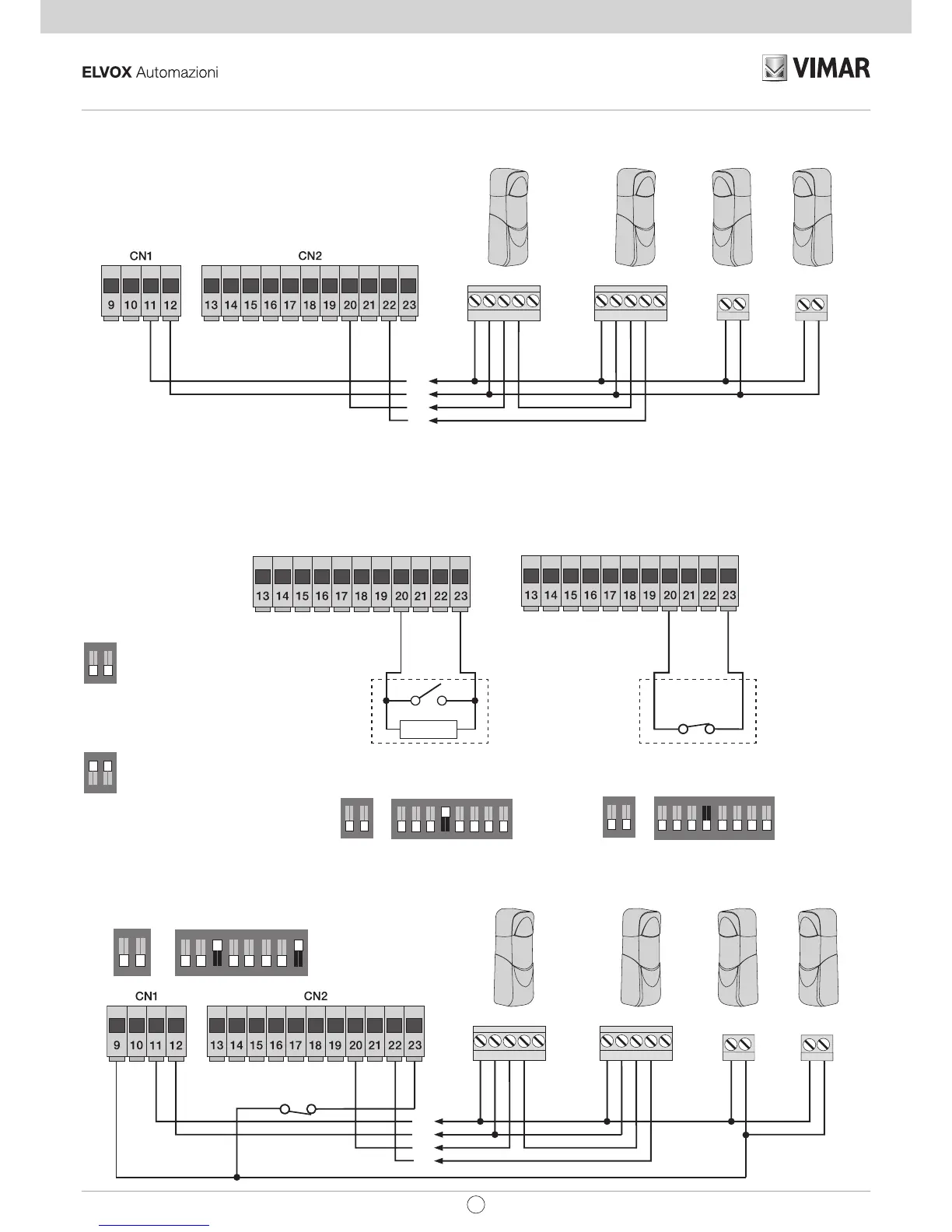

3.6- Conexión de fotocélulas:
Contacto normalmente cerrado (con las fotocélulas libres, el led FOTO debe estar encendido); la actuación de esta entrada durante el cierre conlleva la
inversión del movimiento; si no se utiliza, hay que puentear COM y FOTO y respetar la polaridad para la alimentación de las fotocélulas:
3.7- Conexión del borde sensible resistivo
Entrada programable (con borde sensible o fotocélula libre, el led STPA debe estar encendido): la actuación de esta entrada durante la apertura invierte
inmediatamente el movimiento durante 1,5 segundos y luego para la cancela, mientras que durante el cierre invierte el movimiento hasta la apertura
completa; compruebe el conmutador DIP 1-4 para seleccionar el tipo de borde, si no se utiliza, hay que puentear COM y STPA y colocar el DIP 1-4 en
OFF:
Entrada STPA como borde con
interruptor electromecánico: coloque el
conmutador DIP 1-4 en posición OFF
Entrada STPA como borde
resistivo de 8,2 kiloohmios: coloque los
conmutadores DIP 1-4 en posición ON
Conexión borde a conmutador
Conexión borde sensible resistivo
8,2 KΩ
Fig. 9
3.8- Conexión eléctrica con función Fototest activada (conectores DIP 1-3 y 1-8 en ON): la central controla el funcionamiento de las
seguridades.
Fig. 8
DIP 1
DIP 2
DIP 1DIP 2
Ejemplo de DIP en
posición ON:
Ejemplo de DIP en
posición OFF:
COM
STPA
Fig. 10
+
-
COM
FOTO
COM
STPA
+
-
COM
FOTO
STPA
ES
2CAN
