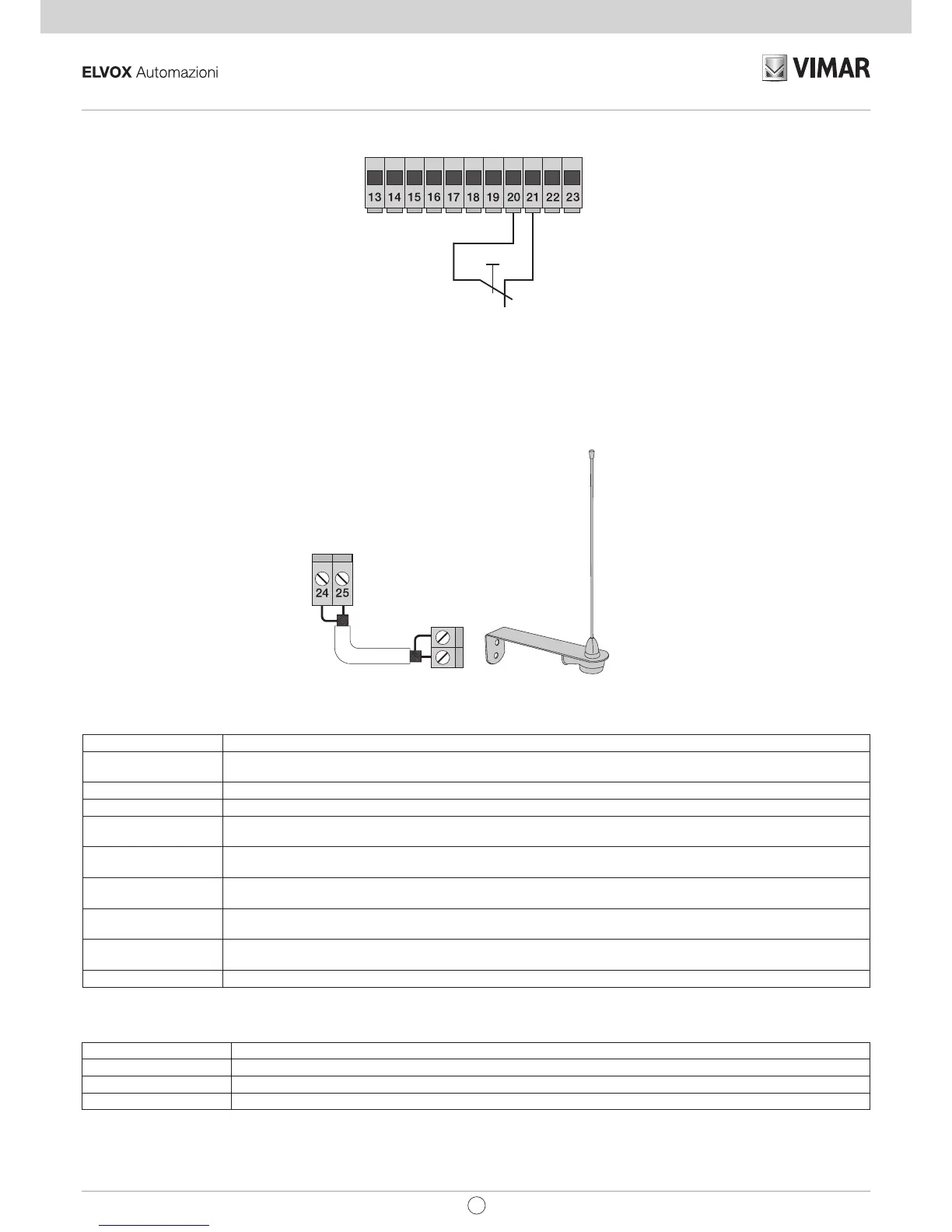

3.9- Conexión del pulsador de parada: contacto normalmente cerrado: la apertura del contacto provoca la parada de la cancela y la suspensión
del tiempo de cierre automático (con el pulsador libre el led STOP debe estar encendido); si no se utiliza, hay que puentear COM y STOP:
Nota: si en la instalación no hay fotocélulas, bordes sensibles o pulsadores de parada, hay que puentear las entradas FOTO, STPA y STOP
(no active la función Fototest y seleccione el borde con conmutador - conmutadores DIP 1-4 y 1-8 en OFF).
3.10- Conexión de la antena:
Se suministra el hilo rígido de 17 cm ya cableado; para aumentar el alcance, conecte la antena como se indica en la figura:
4 - Descripción de los LEDS del circuito:
5 - Pulsadores en el circuito:
Sigla Descripción
AP/CH Acciona la apertura y el cierre de la cancela
P1 Pulse para entrar en la programación de la carrera
P2 Pulse para entrar en la programación o borrado de los emisores
Control previo:
Después de alimentar la central, el led DL9 se enciende durante un segundo. Compruebe los leds de diagnóstico de las entradas STOP, FOTO,
STPA, FCAP y FCCH que deben estar encendidos; si uno de los contactos normalmente cerrados o uno de los contactos normalmente abiertos no se
encuentra en estado de reposo, el led DL9 parpadea rápidamente para indicar una posible anomalía.
Si no se utiliza alguna entrada de seguridad (FOTO, STOP, STPA), hay que puentear COM y la entrada no utilizada.
SIGLA DESCRIPCIÓN
APRI Muestra el estado de la entrada APRI (borne número 16): si no está ocupada, el LED rojo está apagado (se utiliza solo
para accionar la apertura, está dedicada a la conexión de espiras de inducción magnética o temporizador).
AP/CH Muestra el estado de la entrada AP/CH (borne número 18): si no está ocupada, el LED rojo está apagado.
APED Muestra el estado de la entrada APED (borne número 19): si no está ocupada, el LED rojo está apagado.
STOP Muestra el estado de la entrada STOP (borne número 21): si no está ocupada, el LED verde está encendido y, si no se
utiliza, hay que puentear los bornes COM y STOP.
FOTO Muestra el estado de la entrada FOTO (borne número 22): si no está ocupada, el LED verde está encendido y, si no se
utiliza, hay que puentear los bornes COM y FOTO.
STPA Muestra el estado de la entrada STPA (borne número 23): si no está ocupada, el LED verde permanece encendido y, si
no se utiliza, hay que puentear los bornes COM y STPA.
FCAP Muestra la entrada del fin de carrera de apertura: se apaga cuando la cancela está totalmente abierta, si el conmutador
DIP 2.1 está en OFF.
FCCH Muestra la entrada del fin de carrera de cierre: se apaga cuando la cancela es totalmente cerrado, si el conmutador DIP
2.1 está en OFF
DL9 Muestra el estado de la programación
ES
