56
RS09/RS09.120
Λεζάντα:
1- Αφαιρούμενη επαφή κλέμας για τη γραμμή τροφοδοσίας, το φλας και τον ηλεκτρικό κινητήρα
2- Αφαιρούμενη επαφή κλέμας για τις εξόδους 24 Vdc
3- Αφαιρούμενη επαφή κλέμας για τις ασφάλειες και τις εισόδους ελέγχου
4- Λυχνία Led διαγνωστικού ελέγχου εισόδων
5- Ακολουθιακό μπουτόν ελέγχου APCH
6- Μπουτόν για τον προγραμματισμό της διαδρομής και των τηλεχειριστηρίων
7- Dip switch για τον προγραμματισμό των λειτουργιών
8- Trimmer για τις ρυθμίσεις
9- Λυχνία Led για διαγνωστικό έλεγχο των προγραμματισμών
10- Αφαιρούμενος κονέκτορας για την κεραία
11- Μονάδα τηλεχειρισμού
12- Ασφάλεια προστασίας για την έξοδο 24 V και λογικό σύστημα ελέγχου (630 mA)
13- Ασφάλεια προστασίας για έξοδο κινητήρα, μετασχηματιστή και φλας (5 A)
14- Κονέκτορας κωδικοποιητή

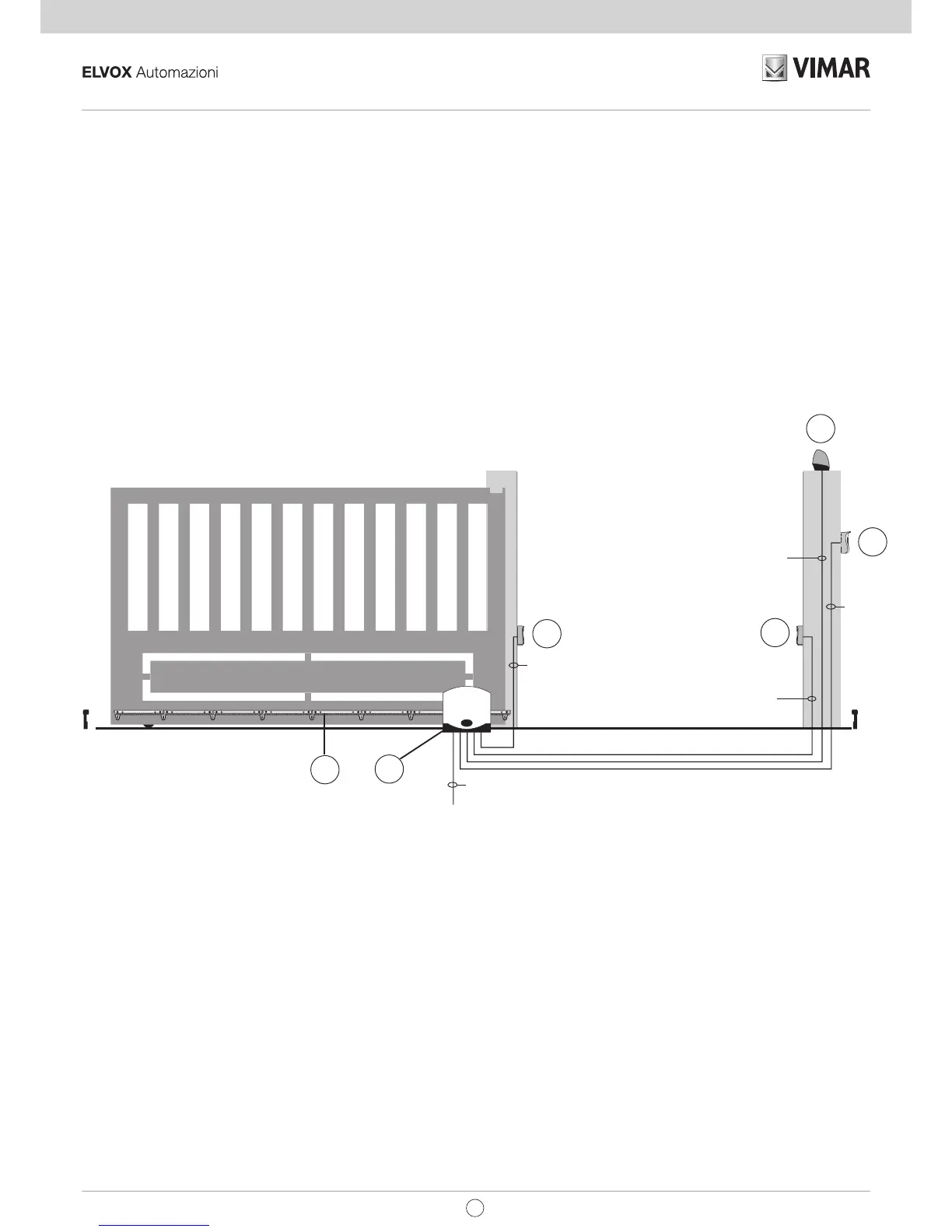

3- Ηλεκτρικές καλωδιώσεις:
Προδιαμόρφωση εγκατάστασης
Λεζάντα:
1 - Φωτοκύτταρα
2 - Επιλογέας
3 - Φλας
4 - Κινητήρας με μειωτήρα
5 - Κρεμαγιέρα
Εικ. 3
230 V~
1
1
3
2
3 x
0,5 mm
2
2 x 1,5 mm
2
4 x 0,5 mm
2
2 x 0,5 mm
2
3 x 1,5 mm
2
5
4
EL
