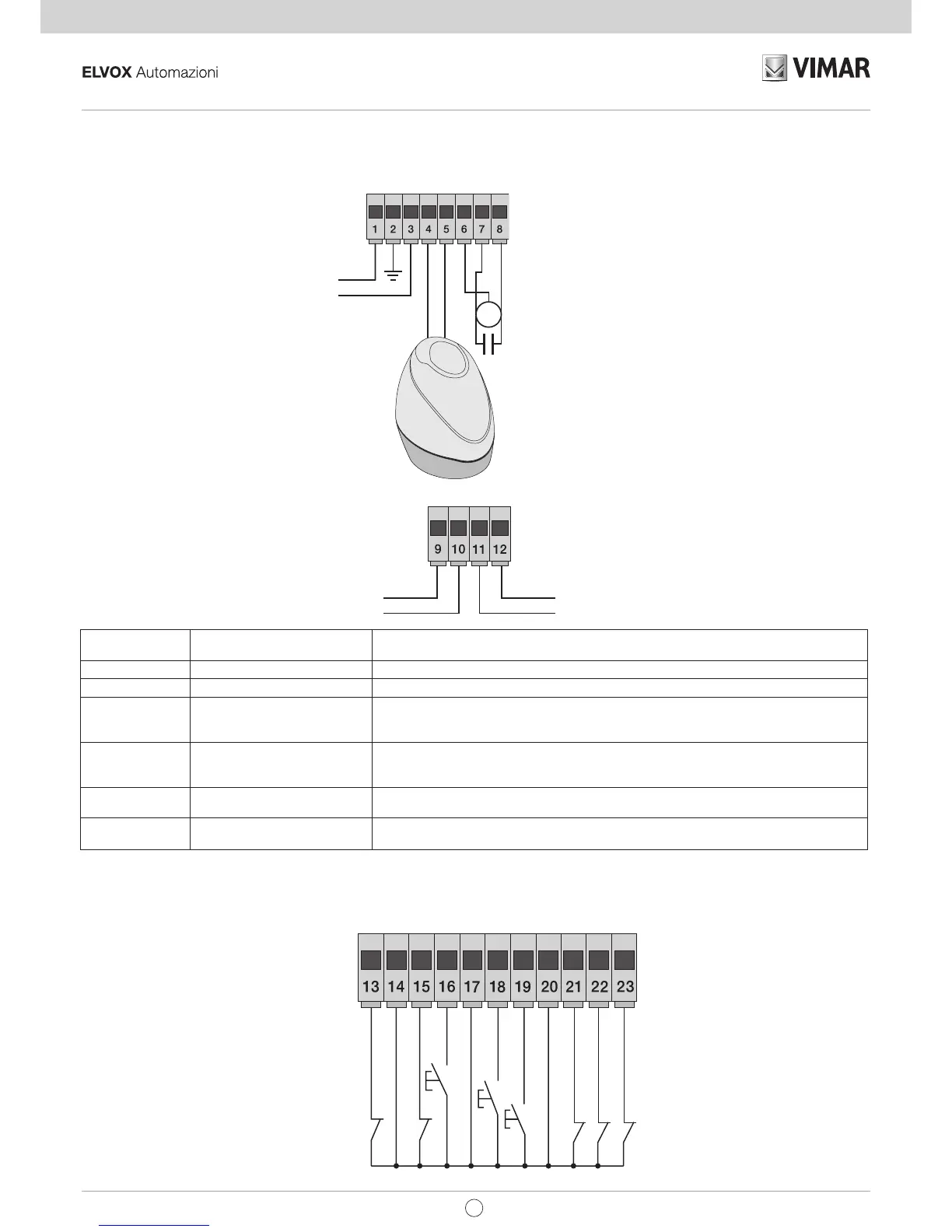

3.1- Καλωδίωση γραμμής τροφοδοσίας, φλας και ηλεκτρικού κινητήρα:
Εικ. 4
3.2- Καλωδίωση εξόδων 24V:
Αριθμός
επαφής κλέμας Περιγραφή Λειτουργία
1-2-3 Γραμμή τροφοδοσίας Γραμμή τροφοδοσίας 230/120 Vac (1 = φάση / 2 = αγωγός γείωσης / 3 = ουδέτερος)
4-5 Έξοδος για φλας Έξοδος για φλας (230/120 Vac το μέγ. 60 Watt)
6-7-8
Έξοδος για τροφοδοσία
ηλεκτρικού κινητήρα
Έξοδος για τροφοδοσία του κινητήρα (6 = κοινή επαφή / 7 = άνοιγμα / 8 = κλείσιμο), στην
επαφή κλέμας 7 και 8 ο συμπυκνωτής είναι συνδεδεμένος παράλληλα με τον ηλεκτρικό
κινητήρα
9-11
Έξοδος δεύτερου καναλιού
τηλεχειριστηρίου ή fototest Έξοδος δεύτερου καναλιού τηλεχειριστηρίου ή fototest (δυνατότητα επιλογής μέσω του dip
switch 1-3 και 9 = GND / 11= +24 Vdc το μέγ. 120 mA)
10-11
Έξοδος επισήμανσης κίνησης
καγκελόπορτας Έξοδος επισήμανσης κίνησης καγκελόπορτας (10 = GND / 11 = +24 Vdc το μέγ. 120 mA)
11-12 Έξοδος 24 V d.c. Έξοδος 24 Vdc για την τροφοδοσία των φωτοκυττάρων και των εξαρτημάτων (11 = GND / 12
= +24 Vdc 300mA)
3.3- Καλωδίωση εισόδων:
Η κεντρική μονάδα παρέχεται με τις εισόδους ασφαλείας κανονικά κλειστές και μη γεφυρωμένες (STOP, FOTO, STPA). Προσθέστε μια γέφυρα μεταξύ της
κοινής επαφής (COM) και της εισόδου που δεν πρόκειται να χρησιμοποιήσετε.
Έξοδος 24Vdc για τροφοδοσία φωτοκυττάρων
και εξαρτημάτων
Έξοδος δεύτερου καναλιού τηλεχειριστηρίου ή fototest
Έξοδος για εμφάνιση της κίνησης της καγκελόπορτας
2CAN AUX +24V GND
Εικ. 6
Το άθροισμα των απορροφήσεων των εξόδων 2CAN, AUX και -VA δεν πρέπει να υπερβαίνει τα 500 mA
M
ELA3
230/120 Vac
COM
CH
AP
COM
AP
CH
LAMP
LAMP
N
PE
L
Εικ. 5
EL
