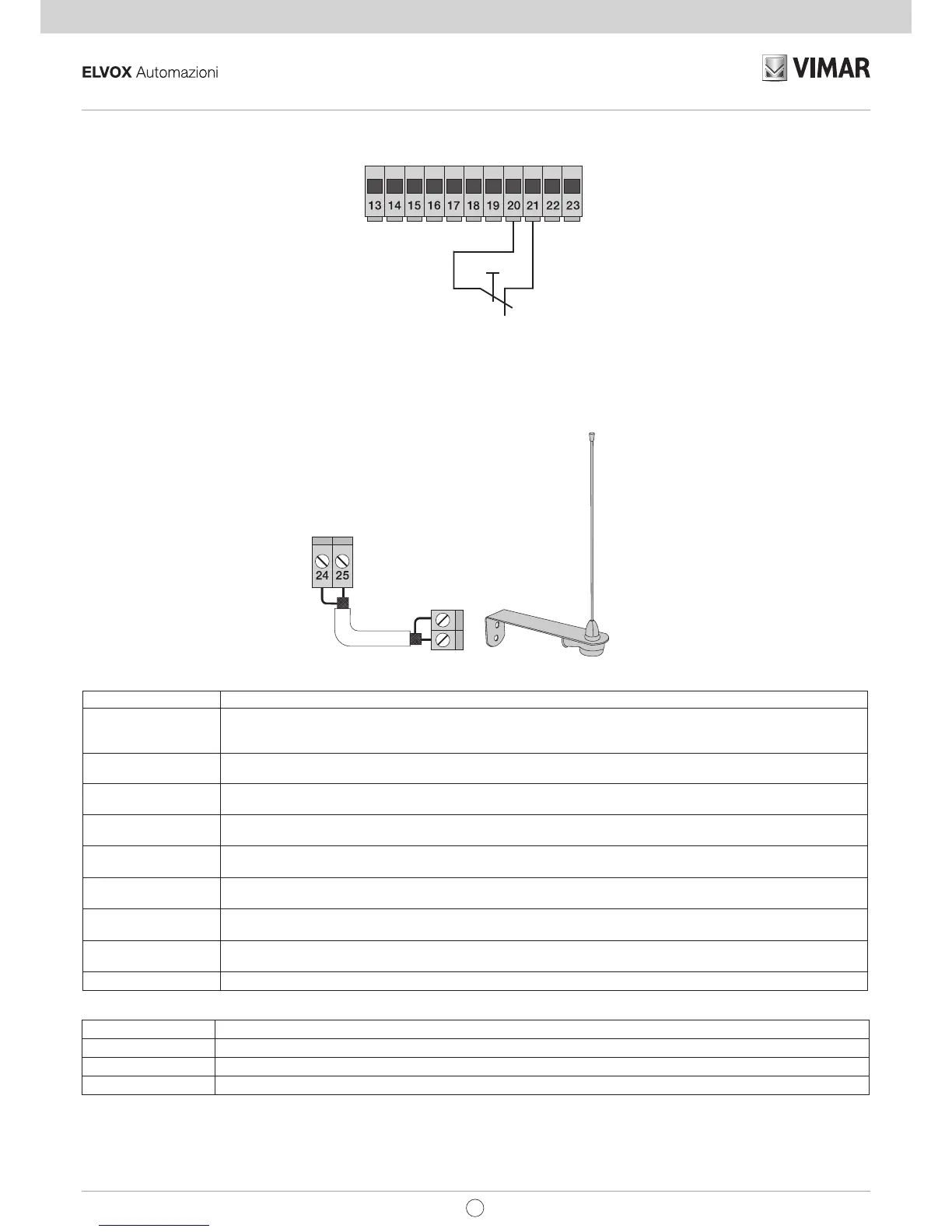

3.9- Σύνδεση μπουτόν διακοπής κίνησης: επαφή κανονικά κλειστή. Το άνοιγμα της επαφής προκαλεί τη διακοπή της κίνησης της
καγκελόπορτας και την αναστολή του διαστήματος αυτόματου κλεισίματος (όταν το μπουτόν δεν είναι πατημένο, η λυχνία led STOP πρέπει να
είναι αναμμένη). Εάν δεν χρησιμοποιείται, γεφυρώστε τις εισόδους COM και STOP:
ΣΗΜ.: εάν στην εγκατάσταση δεν υπάρχουν φωτοκύτταρα, ευαίσθητα άκρα ή μπουτόν διακοπής κίνησης, οι είσοδοι FOTO, STPA και STOP
πρέπει να είναι γεφυρωμένες (μην ενεργοποιήσετε τη λειτουργία fototest, επιλέξτε το άκρο με διακόπτη, ρύθμιση dip switch 1.4 και 1.8 στη
θέση off).
3.10- Σύνδεση κεραίας:
παρέχεται ένα ήδη συνδεδεμένο άκαμπτο σύρμα 17cm για αύξηση της εμβέλειας. Συνδέστε την κεραία ZL43 όπως φαίνεται στην εικόνα:
4 - Περιγραφή των λυχνιών LED που υπάρχουν στο κύκλωμα:
5- Μπουτόν που υπάρχουν στο κύκλωμα:
Σύντμηση Περιγραφή
AP/CH Ελέγχει το άνοιγμα και το κλείσιμο της καγκελόπορτας
P1 Πατήστε το για ενεργοποίηση του προγραμματισμού της διαδρομής
P2 Πατήστε το για ενεργοποίηση του προγραμματισμού ή διαγραφή των τηλεχειριστηρίων
Προκαταρκτικός έλεγχος:
Μετά την τροφοδοσία της κεντρικής μονάδας, η λυχνία led DL9 ανάβει για ένα δευτερόλεπτο. Ελέγξτε τις λυχνίες led διαγνωστικού ελέγχου των εισόδων,
STOP, FOTO, STPA, FCAP και FCCH, οι οποίες πρέπει να είναι αναμμένες. Εάν μία από τις κανονικά κλειστές επαφές ή τις κανονικά ανοικτές επαφές
δεν βρίσκεται σε κατάσταση ηρεμίας, η λυχνία led DL9 αναβοσβήνει γρήγορα για να υποδείξει ενδεχόμενη δυσλειτουργία.
Εάν μία από τις εισόδους ασφαλείας (FOTO, STOP, STPA) δεν χρησιμοποιείται, τοποθετήστε μια γέφυρα ανάμεσα στην είσοδο COM και την
είσοδο που δεν χρησιμοποιείται.
ΣΥΝΤΜΗΣΗ ΠΕΡΙΓΡΑΦΗ
APRI
Εμφανίζει την κατάσταση της εισόδου APRI (επαφή κλέμας αρ. 16). Εάν δεν είναι ενεργοποιημένη, η κόκκινη λυχνία LED
παραμένει σβηστή (χρησιμοποιείται για έλεγχο μόνο του ανοίγματος, ειδική για τη σύνδεση σπειρών μαγνητικής επαγωγής
ή χρονοδιακόπτη).
AP/CH
Εμφανίζει την κατάσταση της εισόδου AP/CH (επαφή κλέμας αρ. 18). Εάν δεν είναι ενεργοποιημένη, η κόκκινη λυχνία
LED παραμένει σβηστή.
APED
Εμφανίζει την κατάσταση της εισόδου APED (επαφή κλέμας αρ. 19). Εάν δεν είναι ενεργοποιημένη, η κόκκινη λυχνία LED
παραμένει σβηστή.
STOP Εμφανίζει την κατάσταση της εισόδου STOP (επαφή κλέμας 21). Εάν δεν είναι ενεργοποιημένη, η πράσινη λυχνία LED
παραμένει αναμμένη, ενώ εάν δεν χρησιμοποιείται, γεφυρώστε τις επαφές κλέμας COM και STOP.
FOTO Εμφανίζει την κατάσταση της εισόδου FOTO (επαφή κλέμας αρ. 22). Εάν δεν είναι ενεργοποιημένη, η πράσινη λυχνία
LED παραμένει αναμμένη, ενώ εάν δεν χρησιμοποιείται, γεφυρώστε τις επαφές κλέμας COM και FOTO.
STPA Εμφανίζει την κατάσταση της εισόδου STPA (επαφή κλέμας αρ. 23). Εάν δεν είναι ενεργοποιημένη, η πράσινη λυχνία LED
παραμένει αναμμένη, ενώ εάν δεν χρησιμοποιείται, γεφυρώστε τις επαφές κλέμας COM και STPA.
FCAP Εμφανίζει την είσοδο του τερματικού διακόπτη διαδρομής ανοίγματος. Η λυχνία είναι σβηστή όταν η καγκελόπορτα είναι
πλήρως ανοικτή, εάν το dip-switch 2.1 έχει ρυθμιστεί στη θέση OFF.
FCCH Εμφανίζει την είσοδο του τερματικού διακόπτη διαδρομής κλεισίματος. Η λυχνία είναι σβηστή όταν η καγκελόπορτα είναι
πλήρως κλειστή, εάν το dip-switch 2.1 έχει ρυθμιστεί στη θέση OFF.
DL9 Εμφανίζει την κατάσταση του προγραμματισμού
EL
