RS09/RS09.120
6- Προγραμματισμός

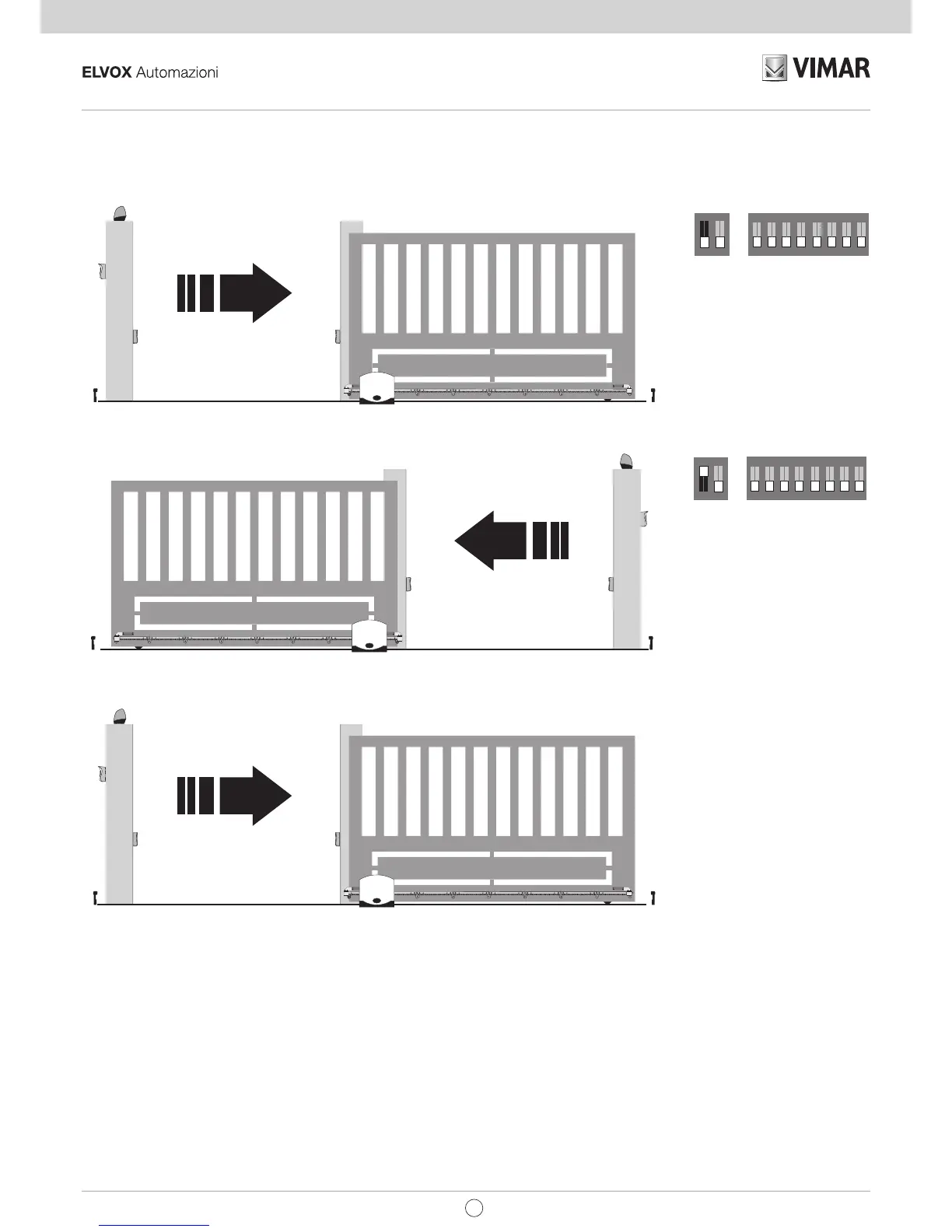

Επιλογή κατεύθυνσης ανοίγματος: η κεντρική μονάδα διαθέτει dip switch για επιλογή της κατεύθυνσης ανοίγματος της καγκελόπορτας.
Εάν η καγκελόπορτα ανοίγει προς τα δεξιά, ρυθμίστε το dip switch 2-1 στη θέση OFF:
APERTURA
APERTURA
Διαδικασία για προγραμματισμό της διαδρομής της καγκελόπορτας:
APERTURA
APERTURA
- Μετακινήστε την καγκελόπορτα στην κλειστή θέση, η λυχνία led του τερματικού διακόπτη διαδρομής πρέπει να είναι σβηστή
- πατήστε παρατεταμένα το πλήκτρο P1 μέχρι η κόκκινη λυχνία led DL9 να αρχίσει να αναβοσβήνει για περίπου 3 δευτερόλεπτα
- πατήστε στιγμιαία το πλήκτρο AP/CH, η καγκελόπορτα αρχίζει να ανοίγει με κανονική ταχύτητα
- πατήστε στιγμιαία το πλήκτρο AP/CH, για να καθορίσετε το σημείο έναρξης της επιβράδυνσης στη φάση ανοίγματος, η κίνηση της καγκελόπορτας
συνεχίζεται με μειωμένη ταχύτητα μέχρι να ενεργοποιηθεί ο τερματικός διακόπτης διαδρομής στη φάση ανοίγματος και, στη συνέχεια, η
καγκελόπορτα σταματά
- μετά από 2 δευτερόλεπτα περίπου, η καγκελόπορτα αρχίζει να κλείνει αυτόματα με κανονική ταχύτητα
- πατήστε στιγμιαία το πλήκτρο AP/CH, για να καθορίσετε το σημείο έναρξης της επιβράδυνσης στη φάση κλεισίματος, η κίνηση της καγκελόπορτας
συνεχίζεται με μειωμένη ταχύτητα μέχρι να ενεργοποιηθεί ο τερματικός διακόπτης διαδρομής στη φάση κλεισίματος και, στη συνέχεια, η
καγκελόπορτα σταματά
- μετά από 2 δευτερόλεπτα περίπου, η καγκελόπορτα αρχίζει να ανοίγει αυτόματα με κανονική ταχύτητα
- πατήστε στιγμιαία το πλήκτρο AP/CH, για να καθορίσετε το σημείο μερικού ανοίγματος ή το σημείο ανοίγματος για διέλευση πεζών
- μετά από 2 δευτερόλεπτα περίπου, η καγκελόπορτα αρχίζει να κλείνει αυτόματα με κανονική ταχύτητα μέχρι να ενεργοποιηθεί ο τερματικός
διακόπτης διαδρομής στη φάση κλεισίματος και, στη συνέχεια, η καγκελόπορτα σταματά.
Η λυχνία led DL9 σβήνει για να υποδείξει ότι ο προγραμματισμός της διαδρομής έχει ολοκληρωθεί.
Εικ. 14
Εάν η καγκελόπορτα ανοίγει προς τα αριστερά, ρυθμίστε το dip switch 2-1 στη θέση ON:
APERTURA
APERTURA
