elysia nvelope - Anschlüsse

230V
AVIS: RISQUE DE CHOC ÉLECTRIQUE - NE PAS OUVRIR
RISK OF ELECTRIC SHOCK
DO NOT OPEN
OUT LEXT 1 IN LOUT REXT 2 IN R
OUT LOUT R
OUT LEXT 1 OUT L IN L IN LOUT REXT 2 OUT R IN R IN R VOLTAGE 230V 100mA | 115V 200mA | slo-blo
MADE IN GERMANY
nvelope
serial number
IN LIN R
20

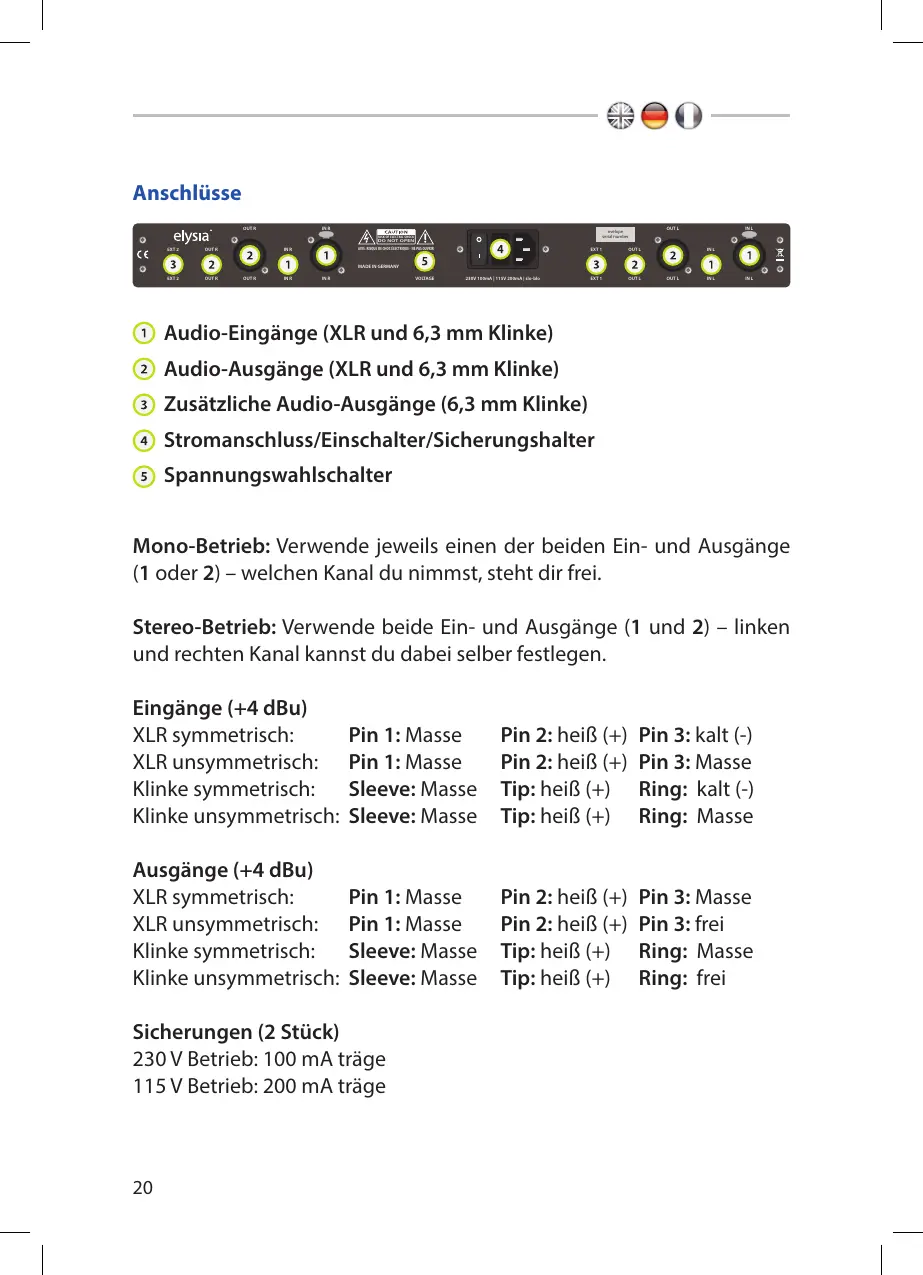

Anschlüsse
Audio-Eingänge (XLR und 6,3 mm Klinke)
Audio-Ausgänge (XLR und 6,3 mm Klinke)
Zusätzliche Audio-Ausgänge (6,3 mm Klinke)
Stromanschluss/Einschalter/Sicherungshalter
Spannungswahlschalter
Mono-Betrieb: Verwende jeweils einen der beiden Ein- und Ausgänge
(1 oder 2) – welchen Kanal du nimmst, steht dir frei.
Stereo-Betrieb: Verwende beide Ein- und Ausgänge (1 und 2) – linken
und rechten Kanal kannst du dabei selber festlegen.
Eingänge (+4 dBu)
XLR symmetrisch: Pin 1: Masse Pin 2: heiß (+) Pin 3: kalt (-)
XLR unsymmetrisch: Pin 1: Masse Pin 2: heiß (+) Pin 3: Masse
Klinke symmetrisch: Sleeve: Masse Tip: heiß (+) Ring: kalt (-)
Klinke unsymmetrisch: Sleeve: Masse Tip: heiß (+) Ring: Masse
Ausgänge (+4 dBu)
XLR symmetrisch: Pin 1: Masse Pin 2: heiß (+) Pin 3: Masse
XLR unsymmetrisch: Pin 1: Masse Pin 2: heiß (+) Pin 3: frei
Klinke symmetrisch: Sleeve: Masse Tip: heiß (+) Ring: Masse
Klinke unsymmetrisch: Sleeve: Masse Tip: heiß (+) Ring: frei
Sicherungen (2 Stück)
230 V Betrieb: 100 mA träge
115 V Betrieb: 200 mA träge
