elysia nvelope - Connecteurs

230V
AVIS: RISQUE DE CHOC ÉLECTRIQUE - NE PAS OUVRIR
RISK OF ELECTRIC SHOCK
DO NOT OPEN
OUT LEXT 1 IN LOUT REXT 2 IN R
OUT LOUT R
OUT LEXT 1 OUT L IN L IN LOUT REXT 2 OUT R IN R IN R VOLTAGE 230V 100mA | 115V 200mA | slo-blo
MADE IN GERMANY
nvelope
serial number
IN LIN R
34

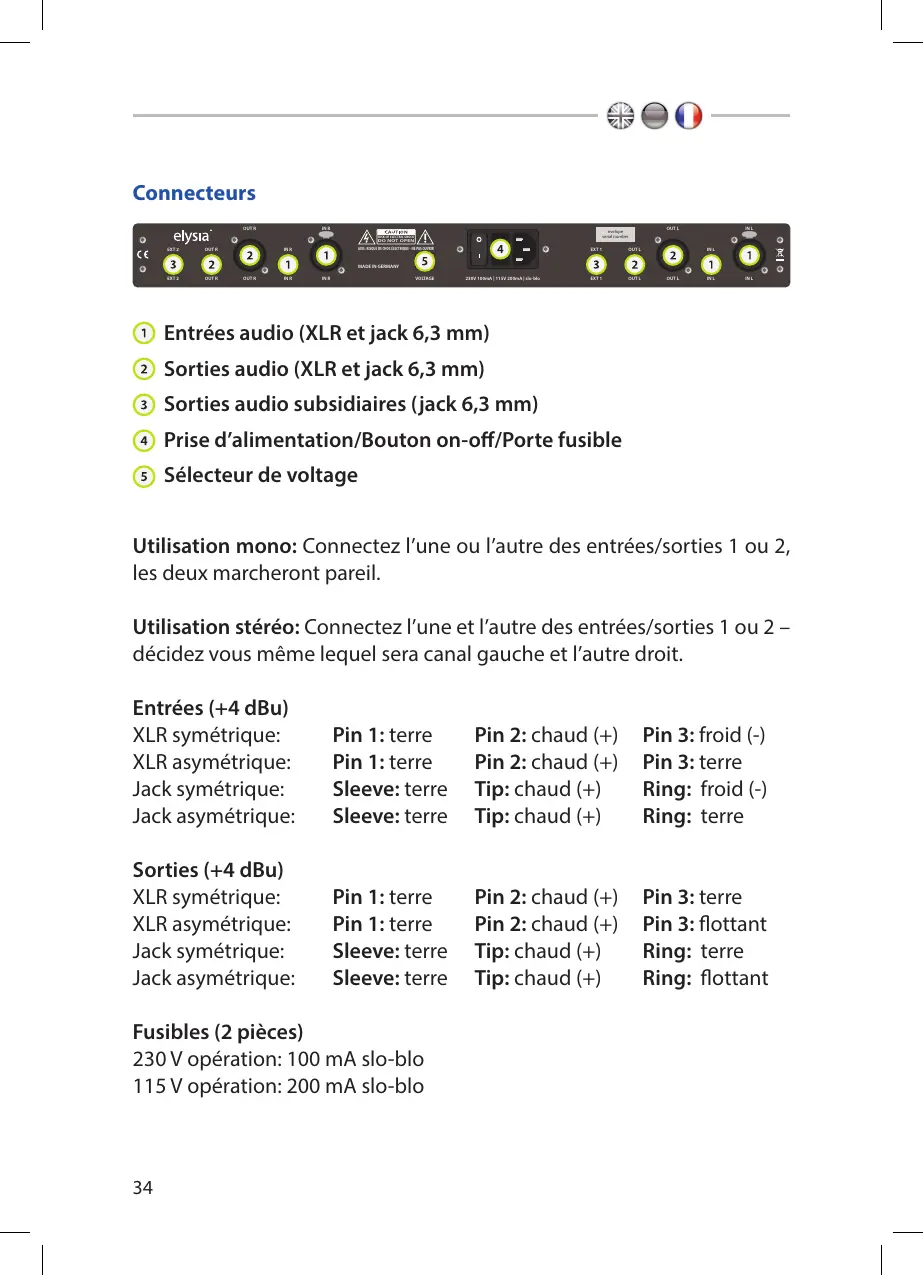

Connecteurs
Entrées audio (XLR et jack 6,3 mm)
Sorties audio (XLR et jack 6,3 mm)
Sorties audio subsidiaires (jack 6,3 mm)
Prise d’alimentation/Bouton on-o/Porte fusible
Sélecteur de voltage
Utilisation mono: Connectez l’une ou l’autre des entrées/sorties 1 ou 2,
les deux marcheront pareil.
Utilisation stéréo: Connectez l’une et l’autre des entrées/sorties 1 ou 2 –
décidez vous même lequel sera canal gauche et l’autre droit.
Entrées (+4 dBu)
XLR symétrique: Pin 1: terre Pin 2: chaud (+) Pin 3: froid (-)
XLR asymétrique: Pin 1: terre Pin 2: chaud (+) Pin 3: terre
Jack symétrique: Sleeve: terre Tip: chaud (+) Ring: froid (-)
Jack asymétrique: Sleeve: terre Tip: chaud (+) Ring: terre
Sorties (+4 dBu)
XLR symétrique: Pin 1: terre Pin 2: chaud (+) Pin 3: terre
XLR asymétrique: Pin 1: terre Pin 2: chaud (+) Pin 3: ottant
Jack symétrique: Sleeve: terre Tip: chaud (+) Ring: terre
Jack asymétrique: Sleeve: terre Tip: chaud (+) Ring: ottant
Fusibles (2 pièces)
230 V opération: 100 mA slo-blo
115 V opération: 200 mA slo-blo
