Emerson 1F85U-22NP User Manual

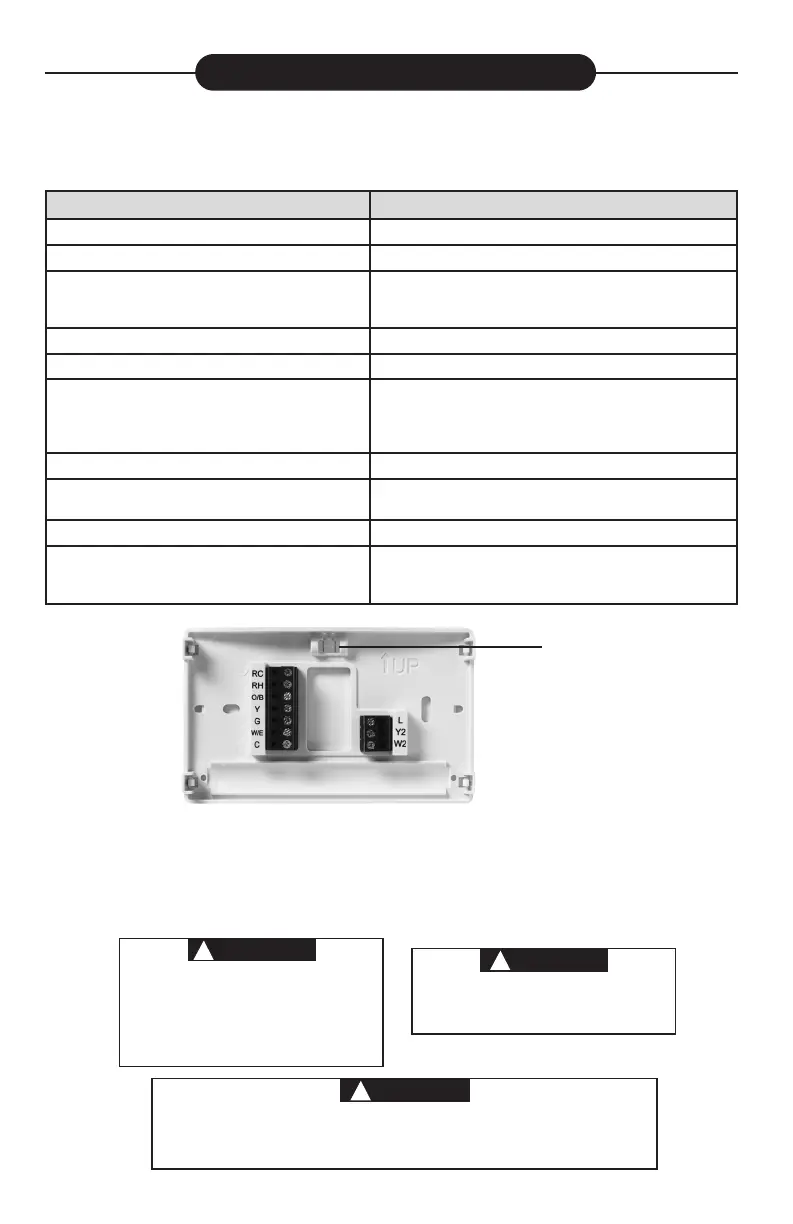

Terminal Designations Terminal Function
RC
Power (24V) - Cooling
RH
Power (24V) - Heating
O/B
6 (not shown) - 3 wire zone valve
Reversing Valve or output for 3 wire zone valves
Congurable as “O” or “B” Reversing Valve or 3 wire zone
heat (power close)
Y
1st Stage Compressor (conventional or heat pump)
G Fan Relay
W/E
1st Stage Heat (conventional);
1st Stage Auxiliary Heat (heat pump)
Can operate as Emergency Heat only
(See Installer Menu #15)
C
Common wire for 24V (optional with batteries)
L
Heat Pump Malfunction / Diagnostic terminal
(input signal requires common)
Y2 2nd Stage compressor (conventional only)
W2
2nd Stage Heat (Conventional)
Can operate as 1st Stage Auxiliary Heat
(See Installer Menu #15)
WIRING
Refer to equipment manufacturer’s instructions for specic system wiring information. After wiring, see
INSTALLER MENU for proper thermostat conguration. Wiring table shown are for typical systems and
describe the thermostat terminal functions. Wiring will change when dedicated emergency heat is on
(See Installer Menu #15).
THERMOSTAT INSTALLATION
Precautions
• Do not exceed the specication ratings.
• All wiring must conform to local and national electrical codes and ordinances.
• This control is a precision instrument, and should be handled carefully. Rough handling or
distorting components could cause the control to malfunction.
WARNING
!
Do not use on circuits exceeding specied voltage.
Higher voltage will damage control and could
cause shock or re hazard.
Do not short out terminals on gas valve or primary
control to test. Short or incorrect wiring will burn
out thermostat and could cause personal injury
and/or property damage.
CAUTION
!
To prevent electrical shock and/or equipment
damage, disconnect electrical power to system,
at main fuse or circuit breaker box,until
installation is complete.
Leveling Thermostat
Leveling is for appearance only and
will not aect thermostat operation.
CAUTION
!
To prevent compressor and/or property damage, if the outdoor temperature is below 50°F,
DO NOT operate the cooling system.
Do not allow the compressor to run unless the compressor oil heaters have been operational
for 6 hours and the system has not been operational for at least 5 minutes.
2
Désignation de la borne Fonction de la borne
RC
Alimentation (24 V) – climatisation
RH
Alimentation (24 V) – chauage
O/B
6 (non montrée) – valve de zone à 3 ls
Robinet inverseur ou sortie pour valves de zone à 3 ls
Congurable comme robinet inverseur « O » ou « B » ou
chauage de zone à 3 ls (fermeture d’alimentation)
Y
Compresseur 1
er
étage (classique ou thermopompe)
G Relais du ventilateur
W/E
Chauage 1
er
étage (classique)
Chauage auxiliaire 1
er
étage (thermopompe)
Peut fonctionner comme chauage d’urgence seulement
(voir Menu de l’installateur, article 15)
C
Fil commun pour 24 V (facultatif avec piles)
L
Défectuosité de la thermopompe/Borne de diagnostics
(le signal d’entrée nécessite un l commun)
Y2 Compresseur 2
e
étage (classique seulement)
W2
Chauage 2
e
étage (classique)
Peut servir de chauage auxiliaire 1
er
étage
(voir Menu de l’installateur, article 15)
CÂBLAGE
Consultez le mode d’emploi du fabricant de l’appareil pour les informations spéciques au câblage du système. Après le
câblage, consultez la section MENU DE L’INSTALLATEUR pour congurer correctement le thermostat. Les schémas de
câblage illustrés correspondent aux systèmes typiques, et ils décrivent les fonctions des bornes du thermostat.
Le câblage changera lorsque le chauage d’urgence dédié sera activé (voir Menu de l’installateur, article 15).
INSTALLATION DU THERMOSTAT
Précautions
• Ne dépassez pas les spécications nominales.
• Tout le câblage doit respecter les codes et ordonnances locaux et nationaux de l’électricité.
• Ce contrôleur est un instrument de précision et il doit être manipulé soigneusement. Une manipulation
brusque ou la déformation des composantes peut causer la défaillance du contrôleur.
AVERTISSEMENT
!
N’utilisez pas cet appareil sur des circuits dont la tension
est supérieure à celle indiquée. Une tension plus élevée
endommagera la commande et pourrait présenter un risque
de choc électrique ou d’incendie.
Ne court-circuitez pas les bornes sur la vanne à gaz ou la
commande principale. Un câblage court-circuité ou incorrect
grillera le thermostat et pourrait causer des blessures ou des
dommages à la propriété.
MISE EN GARDE
!
Pour prévenir les chocs électriques et les dommages
à l’équipement, coupez l’alimentation électrique du système
dans la boîte principale de disjoncteurs jusqu’à ce que
l’installation soit terminée.
Mise de niveau du thermostat
La mise de niveau du thermostat n’est
qu’à des ns esthétiques et n’aectera
pas son fonctionnement.
MISE EN GARDE
!
Pour prévenir les dommages au compresseur ou à d’autres biens, N’utilisez PAS le système
de climatisation lorsque la température extérieure est inférieure à 10 °C (50 °F).
Ne laissez pas le compresseur fonctionner à moins que les chauerettes d’huile du compresseur ne soient en
fonction depuis au moins 6 heures et que le système n’ait pas fonctionné depuis au moins 5 minutes.
2
