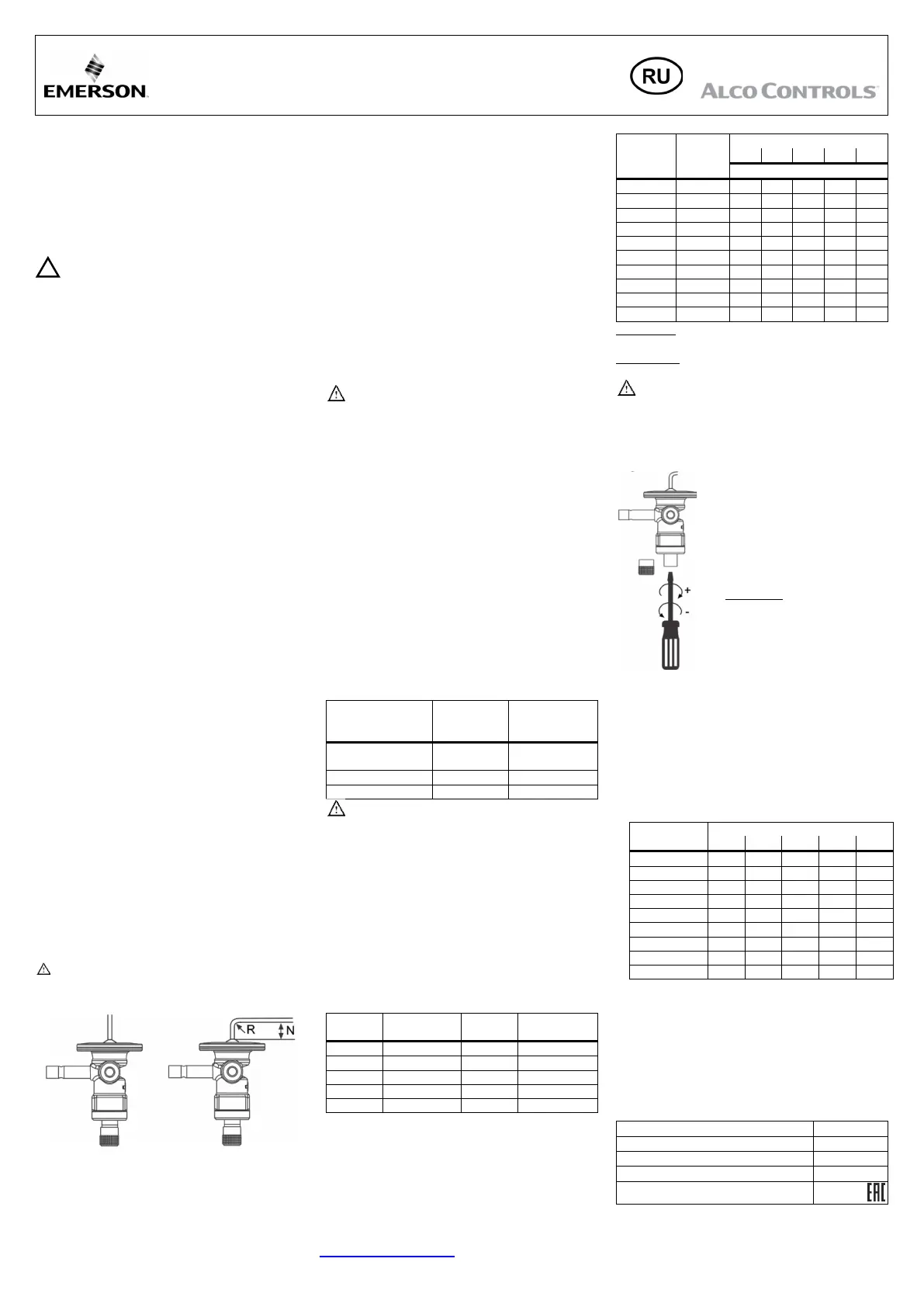

Руководство по эксплуатации
Термо-расширительные клапаны TIH
Emerson Climate Technologies GmbH www.emersonclimate.eu Date: 19.02.2020
Am Borsigturm 31 I 13507 Berlin I Germany TIH_OI_EN_DE_FR_ES_IT_RU_0220_R05_865925.docx
Общая информация:
ТРВ серии TIH разработаны для применения в
кондиционировании воздуха, в коммерческом
охлаждении и в тепловых насосах. ТРВ TIH
идеальное решение для этих применений,
требующих герметичной конструкции и
компактных размеров в сочетании со стабильной и
точной работой в широком диапазоне температур и
нагрузок.
Инструкция по безопасности:
Внимательно прочитайте инструкцию по
эксплуатации. Неисполнение инструкции
может привести к отказу устройства, выходу
из строя холодильной системы или к травмам
персонала.
Согласно EN 13313 к обслуживанию
допускается только квалифицированный и
имеющий необходимые разрешения персонал.
Перед открытием любой системы убедитесь,
что давления в ней сравнялось с
атмосферным.
Не выпускайте хладагент в атмосферу!
Не превышайте указанные предельные
значения давления и температуры.
Запрещается использовать какую-либо
другую рабочую жидкость без
предварительного разрешения EMERSON.
Использование неразрешённых жидкостей
может привести к следующему: Изменение
категории опасности продукта и,
следовательно, изменение процедуры оценки
соответствия для продукта согласно
Европейской директиве 2014/68/EU для
обрудования, работающего под давлением.
Убедитесь, что конструкция, монтаж и
эксплуатация соответствуют нормам
Европейского Союза, а также стандартам и
нормам Вашей страны.
Место монтажа:
клапаны могут устанавливаться в любом
положении, но как можно ближе к
распределителю жидкости или входу в
испаритель.
Рис.1 показывает применение в составе
теплового насоса.
Пайка: (Pис.2)
Проводите пайку в соответствии с требованиями
EN 14324.
Перед пайкой, а также после неё необходимо
очищать паяные соединения.
Во избежание окисления рекомендуется во время
пайки заполнять систему нейтральным газом
(например, азотом).
Не превышайте максимальную температуру
корпуса 120°C!
Монтаж:
Предупреждение:Не сгибайте капиллярную
трубку вплотную к диафрагме. Допустимо:
расстояние N (10 мм) и радиус R (5 мм).
Fig. 3
Надежно закрепите термобаллон прилагаемыми
крепежными скобами и заизолируйте
соответствующим материалом. Расположение
термобаллона на линии всасывания зависит от ее
диаметра (см. рис. 4)
Убедитесь, что через внешнюю уравнительную
линию с линии всасывания не поступает масло.
Расширительный вентиль должен быть защищен
от попадания всех возможных примесей и
твердых частиц. Устанавливайте фильтр-
осушитель перед клапаном.
Установите смотровое стекло перед клапаном.
Испытание на прочность:
После окончания монтажа испытание на прочность
должно проводиться следующим образом:
- в соответствии с EN 378 для систем,
подпадающих под действие Европейской
директивы 2014/68/EU (оборудование,
работающее под давлением)
- с максимальным рабочим давлением системы
для других применений.
Предупреждение:
Невыполнение этого требования может
привести к утечке хладагента и травмам
персонала.
Испытание на прочность должно проводиться
квалифицированным персоналом; при этом
необходимо принимать во внимание
опасность высокого давления.
Испытание на герметичность:
Для определения наличия утечек необходимо
провести испытание на герметичность в
соответствии с требованиями EN 378-2.
Работа:
Проверьте заправку хладагента и убедитесь перед
попыткой работы с клапаном, что в настоящий
момент на вход в клапан поступает жидкий
хладагент.
Заводские настройки:
Ниже в таблице указаны заводские настройки и
положение регулировочного винта:
Тип заправки заправки
Макс.
температура
термобаллона
Z1/Z3, M1/M3,
N1/N3, C1/C3
MOP +120°C
M0/M2, C0/C2
жидкость
+100°C
N0/N2, B0/B2
жидкость
+80°C
Предупреждение g:
Клапаны с газовой заправкой с функцией МОР
правильно функционируют только в случае,
если температура термобаллона ниже
температуры диафрагмы и капиллярноц трубки
(см.Рис. 5). Если диафрагма клапана станет
холоднее термобаллона, возможны нарушения
работы клапана (неустойчивое низкое давление
или чрезмерный перегрев).
Заводские настройки:
Ниже в таблице указаны заводские настройки и
положение регулировочного винта и показано
количество оборотов по часовой стрелке, от
крайнего состояния
Тип
заправки
Количество
оборотов
Тип
заправки
Количество
оборотов
Z1/Z3
+5.5
-
-
M1/M3
+2.5
M0/M2
+2.5
N1/N3
+5.5
N0/N2
+4.5
-
-
B0/B1
+3.5
C1/C3
+1.5
C0/C2
+3
ТРВ TIH в системах с нестандартными
хладагентами:
ТРВ TIH со стандартными заправками можно
использовать с хладагентами R450A, R452B/R454B
и R32 после перенастройки заводских уставок.
Величина перенастройки зависит от рабочей
температуры кипения и соответствует следующим
правилам:
Хладагент
Тип
заправки
температура испарения (°C)
+5
0
-10
-20
-30
Количество оборотов
R32
Z1
-1
0
0
0
-
R452B
Z1
+2.5
+2.5
+2.5
+2.5
-
R454B
Z1
+3
+3
+3
+3
-
R450A
M0
+2.5
+2
+1
+0.5
-
R454C
N1
0
0
0
0
-
R454C
N0
+0.5
+0.5
0
-0.5
-
R1234YF
C1
0
0
0
+0.5
-
R1234YF
C0
0
0
0
+1
-
R454A
B0
-2
-2
-1
-0.5
0
R455A
B0
+1.5
+1.5
+1.5
+1.5
+1.5
Внимание1: изменение статического перегрева
сместит точку MOP в обратном направлении.
Внимание2: TIH для R134a c MOP (M1) не
должны использоваться для R450A.
Предупреждение: Максимальное число
оборотов регулировочного штока 12 (с лева на
право до упора). При достижения упора любое
дальнейшее вращение в том же направлении
вызовет поломку вентиля.
Fig. 7
Внимание:
+ = вращение по часовой
стрелке
- = вращение против часовой
стрелки
Настройка перегрева:
Если перегрев должен быть перенастроен,
выполните следующие действия:
1. Удалите заглушку снизу вентиля.
2. Поворачивайте регулировочный винт по часовой
стрелке для увеличения перегрева и против
часовой стрелки для уменьшения перегрева.
Изменения перегрева (K) на оборот в
зависимости от температуры кипения и
хладагента:
Хладагент
температура испарения (°C)
-30
-20
-10
0
+5
R410A
1.3
1.0
0.8
0.6
0.5
R32
1.3
1.0
0.7
0.6
0.5
R452B
1.4
1.1
0.8
0.6
0.6
R454B
1.5
1.1
0.8
0.6
0.6
R407C
2.3
1.6
1.2
0.9
0.8
R448A
2.0
1.5
1.1
0.9
0.8
R449A
2.0
1.5
1.1
0.9
0.8
R134a
-
2.5
1.8
1.4
1.2
R513A
-
2.3
1.7
1.3
1.2
После перенастройки требуется не менее
15 минут для стабилизации системы.
3. Определите перегрев, согласно Рис. 6
4. Установите заглушку на место (закрутите
вручную).
Техническое обслуживание:
Дефектный TIH необходимо заменить, поскольку
он не может быть отремонтирован.
Технические данные:
Максимальное рабочее давление PS
46 бар
Давление заводских испытаний PT
50.6 бар
Температура рабочей среды TS
-40…+70°C
Pазмеры
Fig. 8
Маркировка
!
