Product Information / Produktinformation
A6151
Wellenschwingungsmonitor

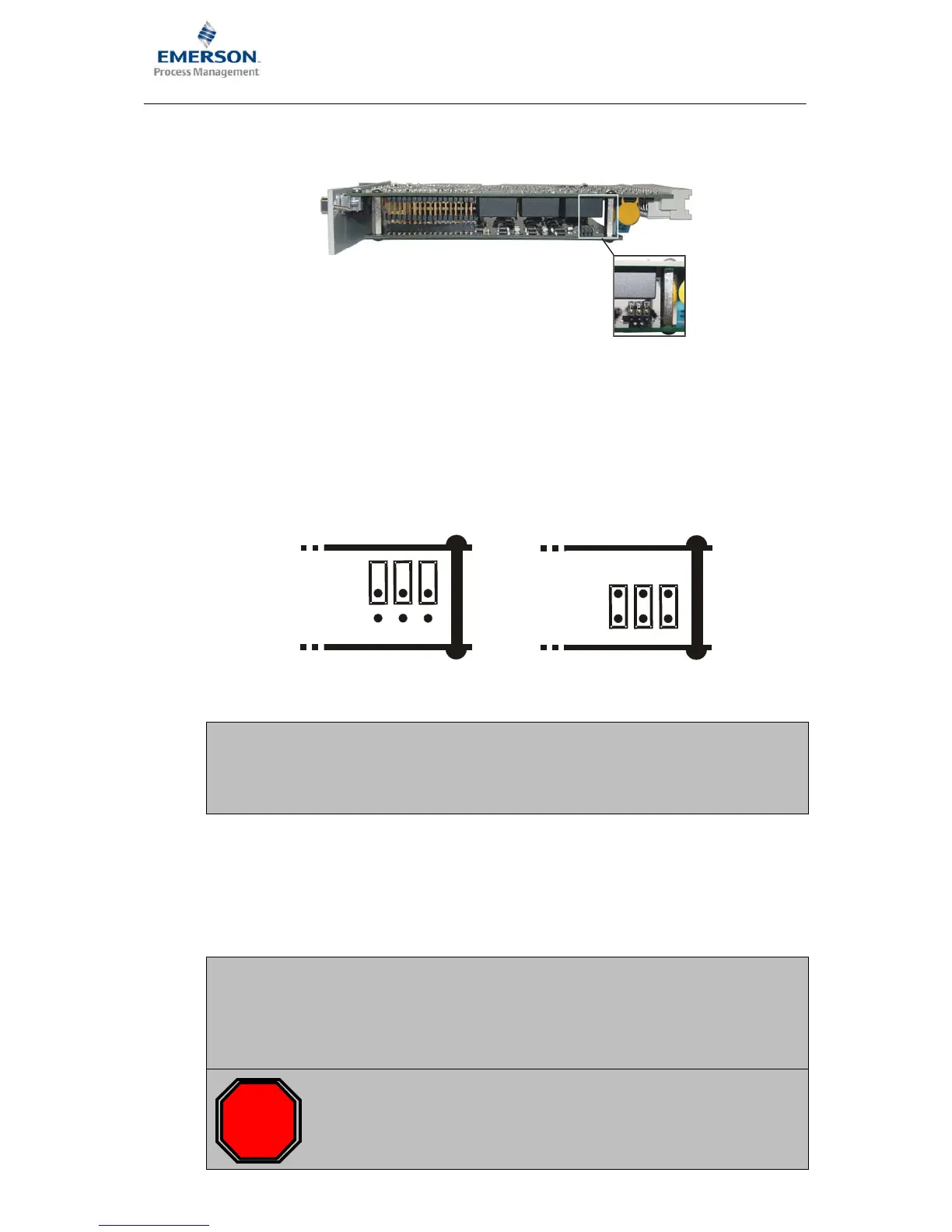

Dies geschieht mit Steckbrücken, die sich auf dem Kontrollerboard befinden. Das Bild zeigt die
Position der Jumper.
Um den Bus−Abschluss zu aktivieren und die Leitungen “A” und “B” auf die Bezüge zu legen,
stecken Sie die Jumper wie in Bild b) gezeigt. Das Bild a) zeigt die Jumperposition für einen de-
aktivierten Bus−Abschluss und offene Bezüge (Auslieferungszustand).
• Steckbrücke 1−2 geschlossen: Busleitung “B” über Pull−down Widerstand an Masse
• Steckbrücke 3−4 geschlossen: 120 Ω Widerstand zwischen “A” und “B”
• Steckbrücke 5−6 geschlossen: Busleitung “A” über Pull−up Widerstand an +5 V
1
35
2
46
1
35
2
46
a)
b)
i
Für einen störungsfreien Betrieb des RS 485 Busses müssen die Leitungen
“A” und “B” in einem Monitor auf ihre Bezüge (+5 V; Masse) gelegt werden,
dies ist nur möglich wenn in diesem Monitor auch der Busabschluss−Jumper
gesetzt ist.
Sensorrohsignal
Das, an den SMB−Buchsen der Frontplatte anliegende Sensorrohsignal (ungefilterte phasen-
richtige Ausgangssignal des Konverters mit AC und DC Anteil) kann mit den Jumpern J2 auf die
Klemmen z14: Kanal 1 und z16: Kanal 2 der Steckleiste umgeschaltet werden. Hierfür muss das
Kontrollerboard entfernt werden. Die folgenden Punkte beschreiben die Vorgehensweise:
i
Der Bezugspunkt für das Sensorrohsignal von Kanal 1 ist die Steckleisten-
klemme z6: Supply1(+) und für das Sensorrohsignal von Kanal 2 die Klemme
d6: Supply2(+). Sind diese Klemmen mit der Klemme b10 verbunden, liegt
der Bezugspunkt auf Systemmasse (GND). In diesem Fall können auch die
Klemmen b22: GND und b24: GND als Bezugspunkt verwendet werden.
STOP
Achten Sie bei Arbeiten am Monitor auf ausreichenden Schutz vor elektrosta-
tischen Entladungen. Tragen Sie z.B. ein ESD−Armband, um elektrostatische
Entladungen über die Monitorelektronik zu verhindern.
