A6151
Wellenschwingungsmonitor
J2
z14:
z16:
AC1
AC2
SENS1
SENS2
J2
z14:
z16:
AC1
AC2
SENS1
SENS2

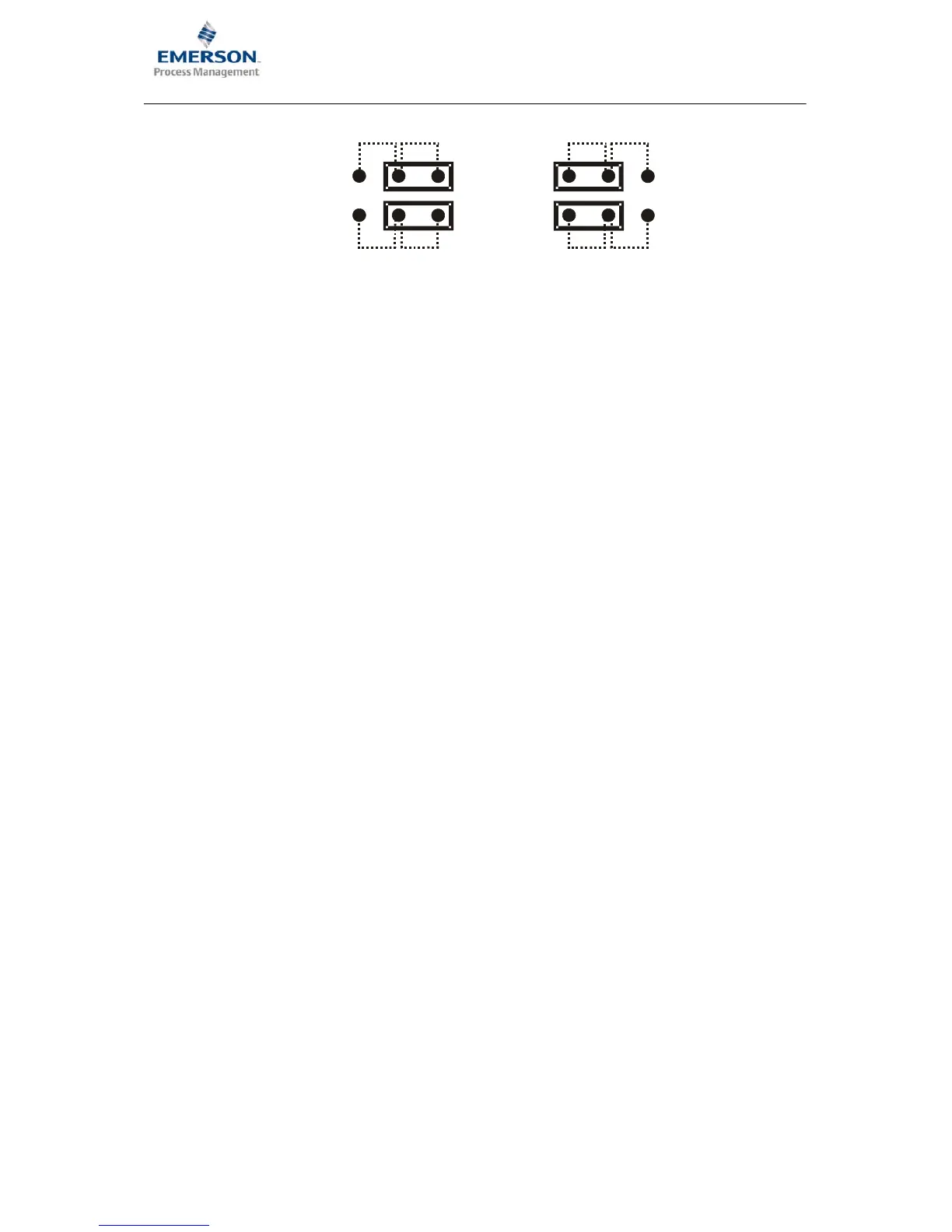

a)
b)
4. Stecken Sie das Kontrollerboard wieder auf das Mainboard und sichern Sie es mit den vier
Schrauben. Das Sensorrohsignal liegt nun auf der Steckleiste.
Monitor−Einbau
1. Überprüfen Sie vor Einbau des Monitors die Steckplatzverdrahtung.
2. Schieben Sie den A6151 Monitor in den vorbereiteten Steckplatz und drücken Sie ihn mit
leichtem Druck in den Steckverbinder.
3. Zur Sicherung des Monitors schrauben Sie die beiden Befestigungsschrauben auf der
Frontplatte leicht handfest an.
Alle weiteren Informationen, wie z. B. Schirmung und Erdung, Konfiguration des Monitors, usw.,
finden Sie in der Gebrauchsanleitung “Wellenschwingungsmonitor A6151”, Bestellnr.
6100−90001.
2.6 Technische Daten
Nur Angaben mit Toleranzen oder Grenzwerten sind verbindliche Daten. Daten ohne
Toleranzen bzw. ohne Fehlergrenzen sind informative Daten. Technische Änderungen − vor
allem der Software − bleiben vorbehalten.
Alle folgenden Angaben gelten, sofern nicht anders angeben, für Kanal 1 und Kanal 2
gleichermaßen.
2.6.1 Signalkonditionierung
Zwei separate Signaleingänge für Kanal 1 und Kanal 2 mit voneinander entkoppelter Signal-
konditionierung.
Messwerteingänge
Differenzspannungsverstärkereingänge, rückwirkungsfrei, leerlauf− und kurzschlussfest.
Kanal 1 z8: AIN1 (−); z10: AIN1 (+)
Kanal 2 d8: AIN2 (−); d10: AIN2 (+)
Eingangsnennbereich −1,0 ... −22,16 V
Grenzbereich 0 ... −30 V DC
Eingangswiderstand > 100 kΩ
