Seite 26
Product Information / Produktinformation
A6151
Wellenschwingungsmonitor

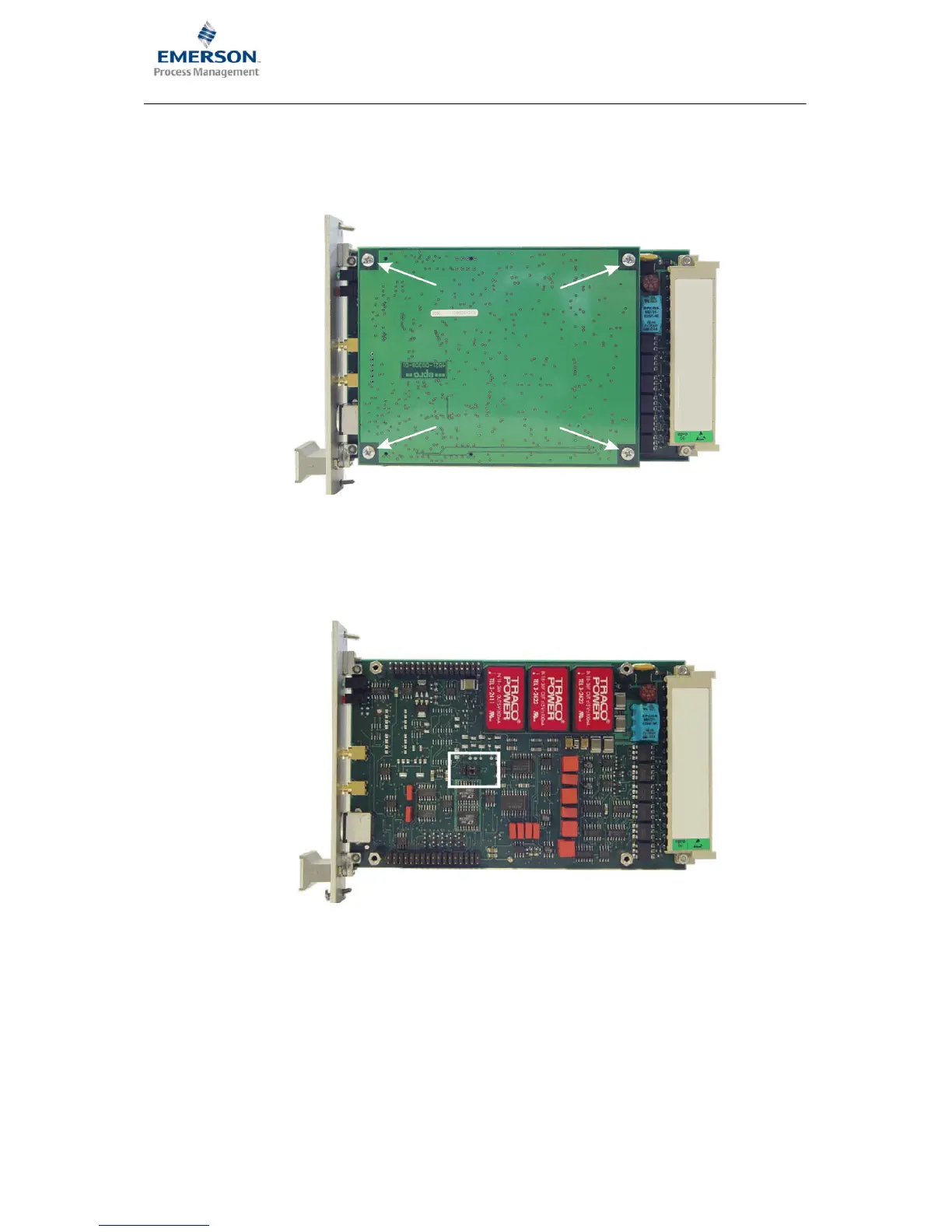

1. Lösen Sie mit einem Kreuzschraubendreher die vier, im folgenden Bild mit den Pfeilen
gekennzeichneten Kreuzschrauben.
2. Ziehen Sie das Kontrollerboard vorsichtig, ohne zu verkanten von dem Mainboard ab. Die
Position der Jumper J2 auf dem Mainboard sind im folgenden Bild mit einem weißen
Rahmen gekennzeichnet.
3. Um das Sensorrohsignal auf die Klemmen z14 und z16 zu schalten, stecken Sie die Jumper
wie in b) dargestellt. Sind die Jumper wie in a) gesetzt, liegt an den Klemmen z14 und z16
der dynamische Anteil des Sensorsignals.
