Betriebsanleitung
EC3-D7x Digital Scroll Überhitzungsregler
EC3-D72 mit TCP/IP Schnittstelle
Emerson Climate Technologies GmbH www.emersonclimate.eu
Am Borsigturm 31 I 13507 Berlin I Germany Date: 18.07.2017 EC3-D7x_OI_ML_R06_865019.docx
Blinkt: Ventil schließt
AN: Ventil ist geschlossen
Blinkt: Ventil öffnet
AN: Ventil ist offen
Parameter Eingabe/Speicherung
Nächster Parameter/Wert (höher)
AN: Anforderung
AUS
: keine Anford.
Blinkt: arbeitet
AN: Alarm
AUS: kein Alarm
auswählen/bestätigen
Nächster
Parameter/Wert (tiefer)
Manuelle Rückstellung für
alle blinkenden Alarme
(PRG & SEL) 5s drücken
Vorbereitungen für Inbetriebnahme:
• Den gesamten Kältekreislauf vakuumieren.
• Hinweis: Elektrische Regelventile von EMERSON EX4-6 werden halbgeöffnet
ausgeliefert. Den Kältekreislauf nur bei geschlossenem Ventil mit Kältemittel
füllen.
• Versorgungsspannung 24 V zu EC3 einschalten, der Digitaleingang bleibt bei 0 V.
Das Ventil wird zugefahren.
• Bei geschlossenem Ventil System mit Kältemittel füllen.
• System starten, Überhitzung und Betriebsbedingungen überprüfen.

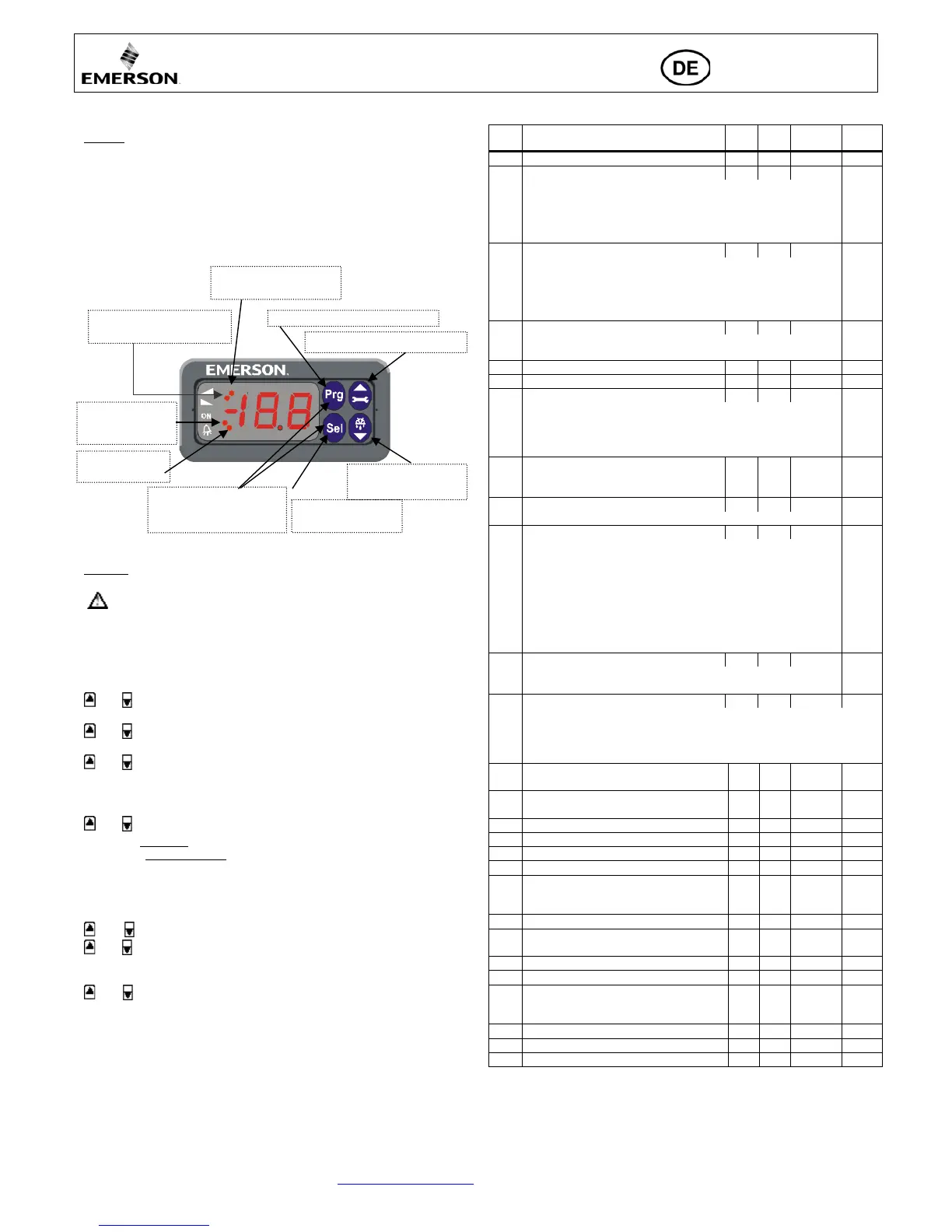

ECD-002 Anzeigeeinheit: (Funktion der LEDs und Tasten)
Parametereinstellung mit der Anzeigeeinheit ECD-002:
• Hinweis: Einige der Funktionen/Parameter (Handbetrieb und TCP/IP
Konfiguration) sind nicht mit der Anzeigeeinheit einstellbar.
• Warnung:
während des Handbetriebs sind alle Alarme blockiert. Wir empfehlen daher
das System während des Handbetriebs nicht unkontrolliert zu lassen.
• Parameteränderungen sind mit der Gerätetastatur möglich. Die Konfigurations-
parameter sind passwortgeschützt. Das werksseitig eingestellte Passwort ist “12”.
Zur Auswahl der Parametereinstellungen:
• PRG Taste länger als 5 Sek. gedrückt halten, eine blinkende "0" erscheint
• oder Taste drücken bis Passwort (Standardwert 12) angezeigt wird
• SEL drücken - Passwort wird bestätigt
• oder Taste drücken bis der gewünschte Parameter erscheint;
• SEL drücken - der aktuell eingestellte Wert wird angezeigt
• oder Taste drücken - der Wert wird vergrößert oder verkleinert
• SEL drücken - der eingestellte Wert wird vorläufig behalten, muss aber noch
gespeichert werden. Die Parameterkennung wird wieder angezeigt.
• Zur Änderung weiterer Parameter wird dieser Ablauf wiederholt:
• oder Taste drücken - nächste Parameterkennung auswählen.
• Parameter speichern und Konfigurationsmodus beenden: PRG Taste drücken
• Parameter nicht speichern und Konfigurationsmodus ohne Parameter-
änderung beenden: Mindestens 60 Sekunden lang keine Taste drücken
(Zeitsperre)
Spezialfunktionen:
• und Taste länger als 5 Sek. gedrückt halten bis blinkende "0" erscheint
• oder Taste drücken bis das Passwort (Standardwert 12) angezeigt wird
• SEL drücken - Passwort wird bestätigt
“0” wird angezeigt und der Modus für Spezialfunktionen ist aktiviert
• oder Taste drücken und den Code der Funktion auswählen. Die Anzahl der
Sonderfunktionen ist dynamisch und reglerabhängig:
0: Regler auf Werkseinstellung zurücksetzen (Reset).
(nur bei offenem Digitaleingang (O V) möglich)
1: Aktuelle TCP/IP Adresse anzeigen.
2: Dem Regler vorübergehend die Standard TCP/IP-Adresse 192.168.1.101
zuweisen, falls dieser eine andere Adresse besitzt. Nach dem Abschalten
wird die zuvor eingestellte Adresse wieder aktiviert.
• SEL drücken - alle Parameter werden auf Werkseinstellung zurückgesetzt.
• PRG drücken - die gewählte Funktion wird aktiviert und die Betriebsart Spezial-
funktionen verlassen.
Parametertabelle:
(im Regler hinterlegte Reihenfolge)
Code
Beschreibung und Wahlmöglichkeiten Min Max Werk Kunde
H5
Passwort
1
199
12
u0
Kältemittel
0
15
1
0 = R22 1 = R134a 2 = R507 3 = R404A
4 = R407C 5 = R410A 6 = R124
7 = R744 (unterkritische Anwendung) 8 = R407A;
9 = R407F 10 = R32* 11 = R448A 12 = R449A
13 = R450A 14 = R513A 15 = R1234ze
uP
Installierter Drucktransmitter
0
2
0
0 = PT5-07x
(für R22 / R134a / R507 / R404A / R407A / R407C / R407F /
R124 / R448A /R449A / R450A / R513A / R1234ze)
1 = PT5-18x (für R410A/ R32)
2 = PT5-30x (für R410A / R744 / R32)
ut
Installiertes EMERSON Regelventil
1
3
2
1 = EX4 2 = EX5 3 = EX6
uu
Startöffnung des Regelventils (%)
10
100
50
u9
Startzeit für Ventilöffnung (Sekunden)
1
30
5
uL
Alarm bei zu niedriger Überhitzung
0
2
1
0 = deaktiviert (für überfluteten Verdampfer)
1 = automat. Rückstellung 2 = manueller Rückstellung
Alarm Ein bei 0.5K (wenn länger als 1 Minute unterschritten);
Alarm Aus bei 3K (ohne Zeitverzug)
u5
Überhitzungseinstellung (K)
wenn uL aktiviert (autom. oder manuell)
wenn uL deaktiviert
3
0.5
30
30
6
6
u2
MOP Funktion
0
1
1
0 = deaktiviert 1 = aktiviert
u3
MOP (°C) Sättigungstemperatur
*
*
**
**) Werkseinstellung abhängig vom gewählten Kältemittel (u0):
+13°C - R22 +15°C - R134a +7°C - R507
+7°C - R404A +15°C - R407C +15°C - R410A
+50°C - R124 -5°C - R744 +10°C - R407A
+10°C - R407F +10°C - R32 +12°C - R448A
+12°C - R449A +19°C - R450A +13°C - R513A
+24°C - R1234ze
*) Min. und Max. Einstellungen sind vom gewählten Kältemittel
abhängig
┌┘5
Einheiten
0
1
0
0 = °C, K, bar 1 = °F, R, psig
(Psig Werte geteilt durch 10. Bsp: Display 12.5 bedeutet 125 psig)
┌┘1
Angezeigter Wert
0
5
0
0 = gemess. Überhitzung (K) 1 = gemessener Verdampfungsdruck (bar)
2 = Ventilöffnungsgrad (%) 3 = gemessene Sauggas-Temperatur (°C)
4 = aus gemessenem Druck errechnete Verdampfungstemperatur (°C)
5 = Verdichterleistung in %
u4
Regelverhalten der Überhitzung
0 = Standard 1 = langsam
0
1
0
uH
Alarm hohe Überhitzung
0 = abgeschaltet 1 = ein mit Auto Reset
1
uA
Alarm Überhitzung Einstellwert
16
40
30
ud
Alarmverzögerung Überhitzung, min.
1
15
3
P2
Frostschutz Ausschaltpunkt, °C
-40
40
0
P3
Frostschutz Einschaltpunkt, °C
-37
43
3
P4
Frostschutz Alarmfunktion
0 = abgeschaltet 1 = ein mit Auto Reset
2 = ein mit Hand Reset
0
2
0
P5
Alarmverzögerung Frostschutz, sec.
5
199
30
P6
Abpumpen Einstellung
0 = aus 1 = ein mit Auto Reset
0
1
0
P7
Abpumpen Ausschaltpunkt, barg
-0,5
18
0.5
P8
Abpumpen Zeitverzögerung, sek.
0
199
30
P9
Niederdruck-Alarm
0 = aus 1 = ein mit Auto Reset
2 = ein mit Hand Reset
0
2
0
PA
Niederdruck-Alarm Ausschaltpunkt, barg
-0,8
17,7
0
Pb
Niederdruck-Alarm Zeitverzögerung, sek.
5
199
5
Pd
Niederdruck-Alarm Einschaltpunkt, barg
-0,5
18
0.3
