Betriebsanleitung
EXD-HP1/2 Überhitzungsregler mit
ModBus Kommunikation
Emerson Climate Technologies GmbH www.emersonclimate.eu
Am Borsigturm 31 I 13507 Berlin I Germany Date: 08.09.2017 EXD-HP12_OI_ML_R03_865921.docx
Beschreibung:
EXD-HP1/2 sind autonome, universell einsetzbare Überhitzungs- und oder
Economiser-Regler. EXD-HP1 besitzt einen Regelkreis für ein Ventil der Baureihe
EXM/EXL, während EXD-HP2 Regelkreise für zwei Ventile EXM/EXL besitzt.
Hinweis: Es ist möglich nur den Kreislauf 1 vom EXD-HP2 zu verwenden. In
diesem Falle muss der Kreislauf 2 über den Parameter C2 abgeschaltet werden;
Ventil und Sensoren brauchen nicht angeschlossen werden.
Die ModBus Kommunikation ist im Technical Bulletin beschrieben und nicht
Teil dieses Dokuments.
Technical Data:
EXD-HP1: 15VA EXD-HP2: 20VA
Steckerverbindung:
Steckbare Schraubklemmen für Adern mit max.
0,14...1,5 mm
2
Potenzialfreie Kontakte (siehe Verdrahtungsschema)
Ausgang Alarmrelais
Wechsler (für 24V AC/DC), Induktive Last: 1A
24V AC/DC 4 Amp Ohm’sche Last
bei Normalbetrieb (kein Alarmzustand)
im Alarmzustand oder bei abgeschalteter Spannung
Spule: EXM-125 / EXL-125; Ventile: EXM-…/EXL-…
Kennzeichnung
Abmessungen (mm)
Sicherheitshinweise:
• Lesen Sie die Betriebsanleitung gründlich. Nichtbeachtung kann zum
Versagen oder zur Zerstörung des Gerätes und zu Verletzungen führen.
• Der Einbau darf nur von Fachkräften vorgenommen werden.
• Der Kältekreislauf darf nur in drucklosem Zustand geöffnet werden.
• Die Anlage erst in Betrieb nehmen, wenn alle Kabelverbindungen vollständig
sind.
• Die Anlage darf erst dann in Betrieb genommen werden, wenn alle
Verbindungen hergestellt sind.
• Für den gesamten elektrischen Anschluss sind die länderspezifischen
Vorschriften einzuhalten.
• Digitaleingänge sind spannungsbehaftet; nur potentialfreie Schaltkontakte
verwenden.
• Entsorgung: Elektro- und Elektronik-Altgeräte dürfen nicht mit anderem
Gewerbemüll entsorgt werden. Stattdessen ist es in der Verantwortung
Benutzer es zu einem Sammelpunkt für die sichere Entsorgung von Elektro-
und Elektronik-Altgeräte (WEEE-Richtlinie 2012/19/EU) zu übergeben. Für
weitere Informationen kontaktieren Sie bitte Ihren örtlichen Recyclinghof.
Elektrischer Anschluss und Verdrahtung::
• Den elektrischen Anschluss gemäß Verdrahtungsschema durchführen!
• Hinweis: Signalleitungen und Leitungen mit Netzspannung in getrennten
Kabelschächten verlegen, Mindestabstand 30 mm.
• EXM-125 / EXL-125 Spulen werden mit Kabel und JST Klemme geliefert.
Klemme abschneiden. Offene Aderenden ca. 7 mm abisolieren. Aderendhülsen
verwenden.
Bei Anschluss von EXM/L (Ventilstecker) muss die Farbe der Adern wie folgt
berücksichtigt werden:
7 BL
8 OR
9 YE
Blau
Orange
Gelb
31 BL
32 OR
33 YE
Blau
Orange
Gelb
• Die Digitaleingänge DI1 (EXD-SH1/SH2) und DI2 (EXD-SH2) sind die
Schnittstellen zwischen EXD-SH1/2 und dem übergeordneten Systemregler,
wenn keine Modbus Kommunikation eingesetzt wird. Die externen
Schaltkontakte müssen entsprechend der Systemanforderung angesteuert
werden.
• Werden die Relaisausgänge nicht verwendet, muss das System auf andere
Weise gegen Ausfälle geschützt werden.
Externe Schaltkontakte schließen (Start)
Externe Schaltkontakte öffnen (Stop)
Hinweis: Das Aufschalten von externer Spannung auf die Digitaleingänge
führt zur dauerhaften Beschädigung des EXD-SH1/2.

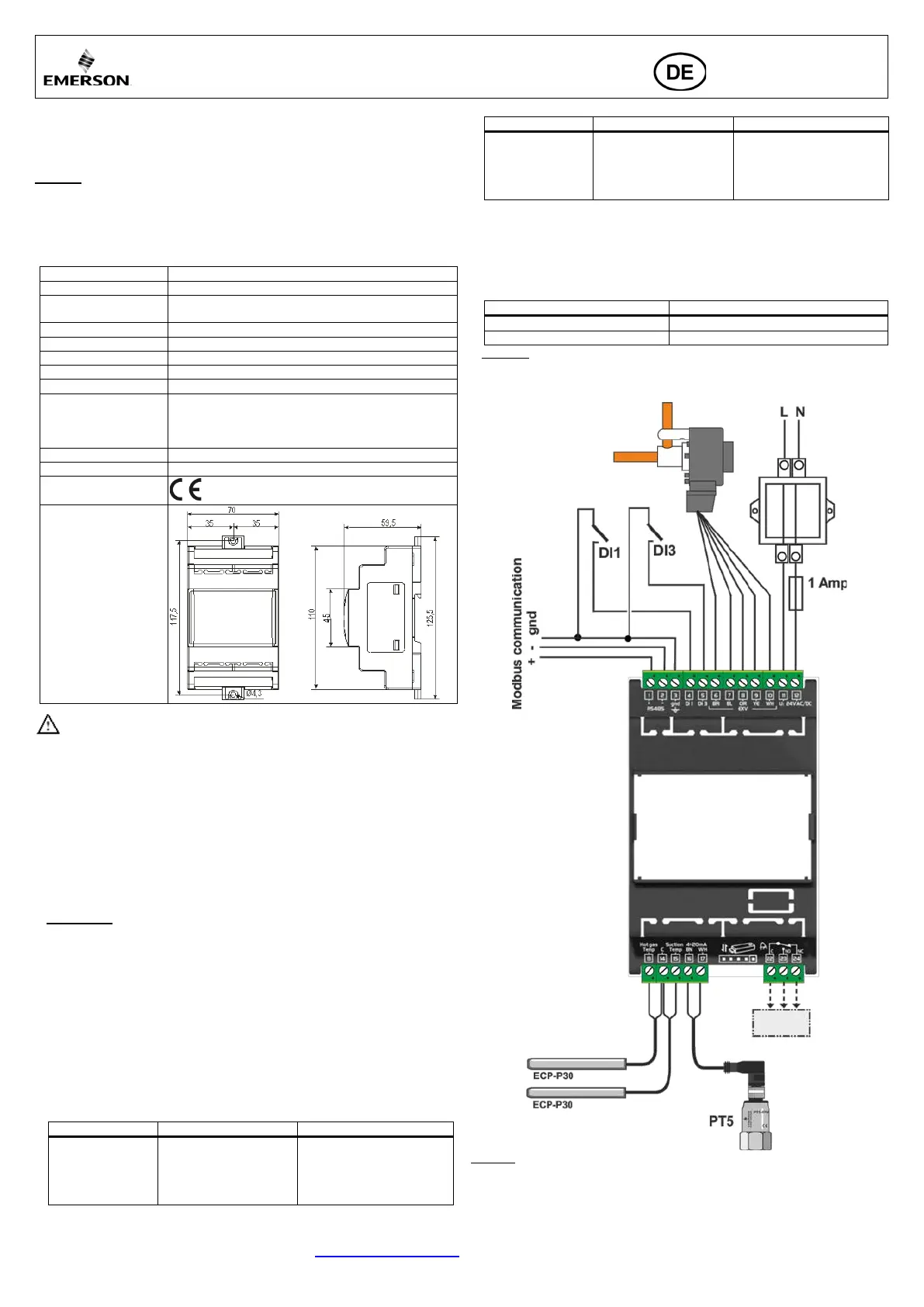

Verdrahtungsschema Grundplatine (EXD-HP1/2) :
Hinweis:
• Die Grundplatine erlaubt Überhitzungs- oder Economiser-Regelung
• Alarmrelais, potentialfrei. Bei Alarm oder Stromausfall ist die Relaisspule nicht
bestromt.
• Der Heißgastemperaturfühler wird nur für die Economiser-Regelung benötigt.
