Emerson EXD-HP1 User Manual

Betriebsanleitung
EXD-HP1/2 Überhitzungsregler mit
ModBus Kommunikation
Emerson Climate Technologies GmbH www.climate.emerson.com/en-gb Date: 17.12.2020
Am Borsigturm 31 I 13507 Berlin I Germany EXD-HP12_OI_EN_DE_RU_1220_R06_865921.docx

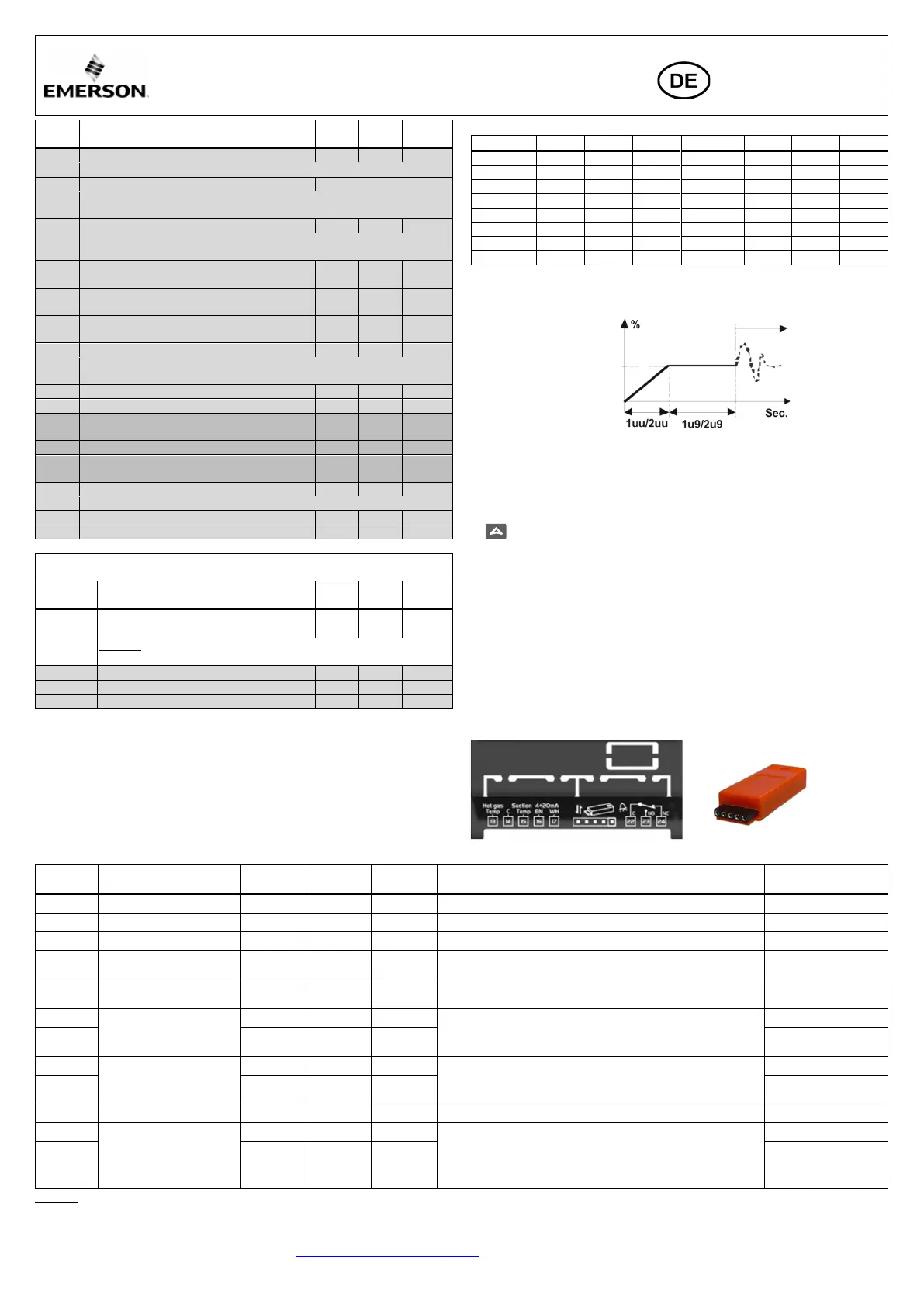

Code Parameter Beschreibung und Auswahl Min Max Werk
2u2
MOP Betrieb Regelkreis 2
0
1
1
0 = aus 1 = ein
2u3
MOP Sollwert (°C) Sättigungstemperatur
Siehe MOP Tabelle
Die Werkseinstellung ist abhängig vom Kältemittel (2u0).
Min./Max. Werte sind abhängig vom gewählten Kältemittel
2P9
Niederdruckalarm Regelkreis 2
0
2
0
0 = aus 1 = ein autom. Rückstellung
2 = ein Handrückstellung
2PA
Grenzwert für Niederdruckalarm (bar) Regelkreis
2
-0.8 17.7 0
2Pb
Niederdruckalarm Verzug (sec)
Regelkreis 2
5 199 5
2Pd
Rückstellung Niederdruckalarm (bar) Regelkreis
2
0.5 18 0,5
2P4
Frostschutzalarm Regelkreis 2
0
2
0
0 = aus 1 = ein autom. Rückstellung
2 = ein Handrückstellung
2P2
Grenzwert Frostschutzalarm (°C) 2
-20
5
0
2P5
Alarmverzug Frostschutz, (sec.)
5
199
30
2P-
Überhitzung mit festem PID Kp Faktor
Display 1/10K
0.1
10
1.0
2i-
Überhitzung mit festem PID Ti Faktor
1
350
100
2d-
Überhitzung mit festem PID Td Faktor
Display 1/10K
0.1
30
3.0
2uH
Alarm bei Überhitzung Regelkreis 2
0
1
0
0 = aus 1 = ein autom. Rückstellung
2uA
Grenzwert für Überhitzung Regelkreis 2
16
40
30
2ud
Alarmverzug (Min) für Überhitzung Regelkreis 2
1
15
3
Parameter Regelkreis 1 & 2 und Druckgastemperatur Überwachung
Code Parameter Beschreibung und Auswahl Min Max Werk
Et
Ventiltyp
0
1
0
0 = EXM / EXL 1 = EXN
Hinweis: EXD-HP2 kann zwei ähnliche Ventile entweder EXM/EXL oder
EXN steuern.
1E3
Sollwert Druckgastemperatur •Startsollwert
70
140
85
1E4
Temperatur-Regelbereich
2
25
20
1E5
Max. zulässige Druckgastemperatur
100
150
120
MOP Tabelle (°C)
Kältemittel
Min.
Max.
Werk
Kältemittel
Min.
Max.
Werk
R22
-40
+50
+15
R452A
-45
+66
+15
R134a
-40
+66
+15
R454A
-57
+66
+10
R410A
-40
+45
+15
R454B
-40
+45
+18
R32
-40
+30
+15
R454C
-66
+48
+17
R407C
-40
+48/
+15
R513A
-57
+66
+13
R290
-40
+50
+15
R452B
-45
+66
+25
R448A
-57
+66
+12
R1234ze
-57
+66
+24
R449A
-57
+66
+12
R1234yf
-52
+66
+15
Ventilöffnung beim Start
(Parameter 1uu/2uu und 1u9/2u9)
1uu/2uu:
Min.: 10% (~1 sec.)
Werk: 20% (~ 1.5 sec.)
Max.: 100% (~ 6 sec.)
Funktion des Kopierschlüssels
Für Serienfertigung können Konfigurationsparameter mit dem Kopierschlüssel auf
weitere, identische Regler übertragen werden.
Konfigurationsparameter auf den Kopierschlüssel laden
• Der (Referenz-)Regler muss eingeschaltet sein. Kopierschlüssel einstecken und
Taste betätigen. Auf der Anzeige erscheint die Meldung “uPL”, danach 5
Sekunden lang “End”.
• Hinweis: Falls die Fehlermeldung “Err” angezeigt wird, Prozedur wiederholen.
Konfigurationsparameter vom Kopierschlüssel auf andere
Regler übertragen
• Am neuen Regler Versorgungsspannung ausschalten
• Kopierschlüssel (mit den Daten des Referenzreglers) einstecken, dann
Versorgungsspannung einschalten.
• Die gespeicherten Daten werden automatisch in den Speicher des neuen Reglers
übertragen. Auf der Anzeige erscheint die Meldung “doL”, danach 5 Sekunden
lang “End”.
• Nach Erlöschen der “End” Meldung startet der neue Regler. Kopierschlüssel
entfernen.
• Hinweis: Falls die Fehlermeldung “Err” angezeigt wird, Prozedur wiederholen.
Error/Alarm handling
Alarm
code
Description
Related
parameter
Alarm
relay
Valve What to do?
Requires manual reset
after resolving alarm
1E0/2E0
Drucktransmitterstörung - ausgelöst geschlossen Verdrahtung prüfen und 4 … 20 mA Signal messen nein
1E1/2E0
Temperatursensor 1/2
-
ausgelöst
geschlossen
Verdrahtung prüfen und Sensorwiderstand messen
nein
1Ed
Heißgas-Temperaturfühler 3
-
ausgelöst
regelt
Verdrahtung prüfen und Sensorwiderstand messen
nein
1Π-/2Π-
EXM/EXL oder EXN
Verdrahtungsfehler
- ausgelöst - Verdrahtung prüfen und Wicklungswiderstand messen nein
1Ad
Heißgastemperatur über
Grenzwert
ausgelöst regelt
Ventilöffnung prüfen / Flashgas in der Flüssigkeitsleitung prüfen
/ Heißgastemperaturfühler prüfen.
nein
1AF/2AF
Frostschutz
1P4/2P4: 1
ausgelöst
geschlossen
System überprüfen / Ursache des Niederdrucks ermitteln, z.B.
Verdampferlast zu klein.
nein
1AF/2AF
blinking
1P4/2P4: 2 ausgelöst geschlossen ja
1AL/2AL
Kleine Überhitzung
(<0,5K)
1uL/2uL: 1
ausgelöst
geschlossen
Verdrahtung und Ventilfunktion überprüfen
nein
1AL/2AL
blinking
1uL/2uL: 2 ausgelöst geschlossen ja
1AH/2AH
Große Überhitzung
1uH/2uH: 1
ausgelöst
regelt
System überprüfen
nein
1AP/2AP
Niederdruck
1P9/2P9: 1
ausgelöst
regelt
System überprüfen / Ursache des Niederdrucks ermitteln, z.B.
Kältemittelverlust.
nein
1AP/2AP
blinking
1P9/2P9: 2 ausgelöst regelt ja
Err
Fehler bei Kopierfunktion
-
-
-
Kopierprozedur wiederholen
nein
Hinweis: Bei mehreren Störungen wird nur der Alarm mit der höchsten Priorität angezeigt. Erst nach dessen Beseitigung erscheint der nächste Alarm usw. bis alle Alarme beseitigt
sind. Erst dann werden die Daten wieder angezeigt.
