Emerson EXD-SH2K Operating Instructions

Istruzioni operative
Controllore EXD-SH1/2 per Valvole elettroniche con
possibilità di comunicazione ModBus
Emerson Climate Technologies GmbH www.climate.emerson.com/en-gb Date: 29.07.2020
Am Borsigturm 31 I 13507 Berlin I Germany EXD-SH12_OI_EN_DE_FR_IT_PL_RU_0720_R04_865917.docx

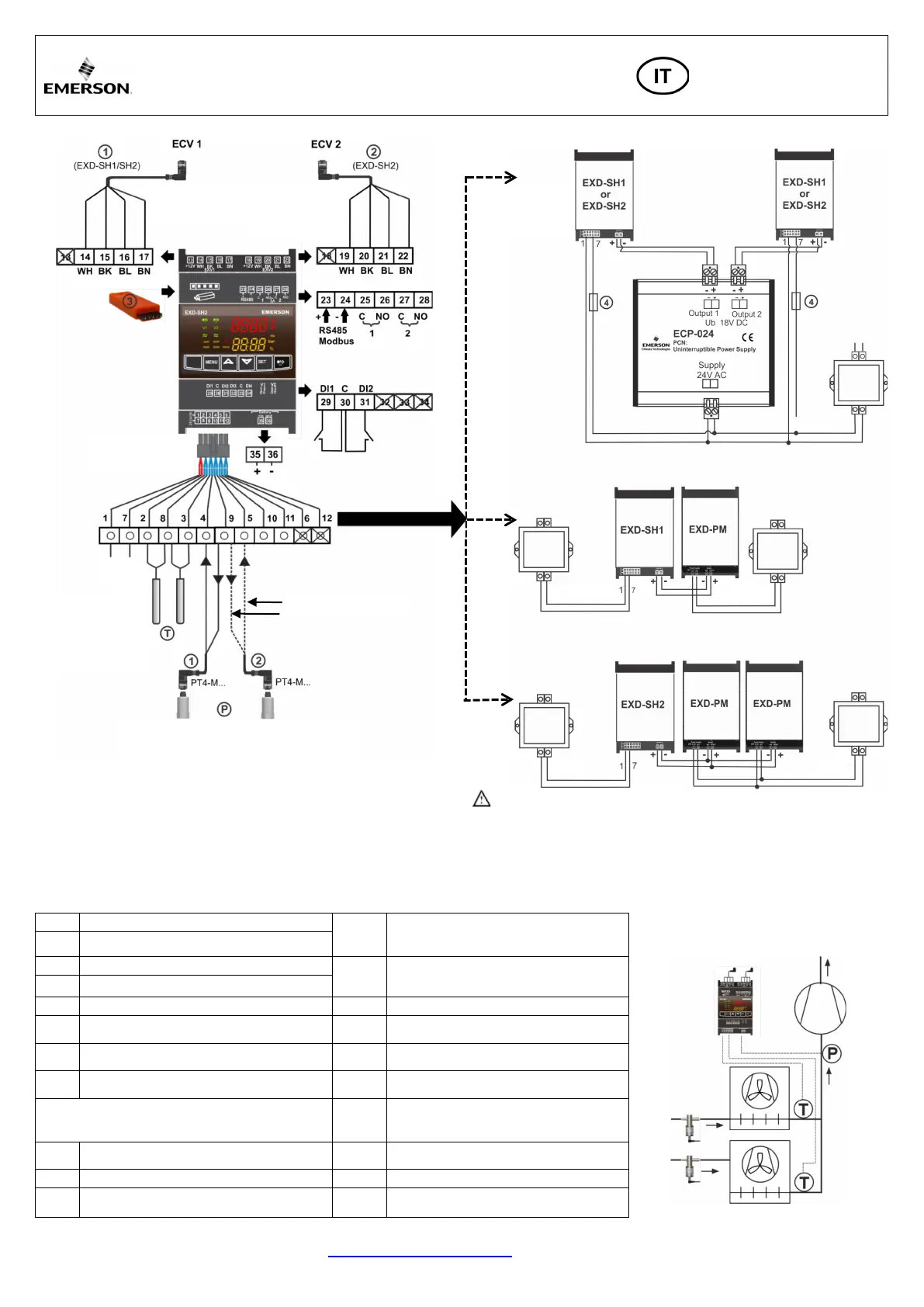

Opzioni collegamento: UPS (ECP-024) /Supercap (EXD-PM)
Attenzione:
• Utilizzare un trasformatore elettrico 24VAC di classe II. Non collegare a terra
le linea 24VAC. Suggeriamo di utilizzare un trasformatore per ogni controllo
EXD-SH1/2 e per trasformatori di terze parti per evitare possibili interfernze
nell’alimentazione o nella messa a terra.
• Se EXD-PM è connesso, è obbligatorio utilizzare singoli trasformatori per
EXD-SH… e EXD-PM.

Circuito 1 (EXD-SH1/SH2)
14-17
Valvola espansione elettronica circuito 1 (ECV1)
EXV-M… Colori cavi elettrici
WH-bianco BK-nero BL-blue BN-marrone
*) Parametro 2uP con numero 8 = Sensore
di pressione da circuito1 viene utilizzato

Circuito 2 (EXD-SH2)

Chiavetta per Download/upload
19-22
Valvola espansione elettronica circuito 2 (ECV2)
EXV-M… Colori cavi elettrici
WH-bianco BK-nero BL-blue BN-marrone
1 e 7
Alimentazione 24 VAC/DC
2 e 8
Sensore temperatura circuito 1
23 e 24
RS485 (+/-terminali)
3 e 8
Sensore temperatura circuito 2
25 e 26
Relay allarme circuito 1 (C, NO) – Adatto per
24 VAC/DC
4 e 5
PT5N… circuito 1 & circuito 2
(cavo bianco: segnale da 4 – 20 mA)
27 e 28
Relay allarme circuito 2 (C, NO) – Adatto per
24 VAC/DC
9
Alimentazione + 12 VDC per PT5N… (cavo
marrone)
29 e 30
Ingresso digitale circuito1 (DI1) – Contatto pulito,
senza potenziale
Alternativa trasduttore raziometrico di terze parti:
Attenzione: leggere le indicazioni in ultima pagina per
evitare condizioni di errori
31 e 30
Ingresso digitale circuito 2 (DI2) – Contatto
pulito, senza potenziale
4 e 5
Trasduttore pressione circuito 1 & circuito 2
(segnale da 0.5- 4.5 V)
35 e 36
Terminali connessione batteria/super capacitor
11
Alimentazione + 5 VDC

Fusibile EXD-SH1 (1A), EXD-SH2 (2A)
10
Messa a terra GND
6,12,13,
18,32-34
Non utilizzati (terminali su EXD-SH1/2)
Trasduttore di pressione
PT5N…
4…20 mA
Sensore
Temperatura
(ECN-N…/
TP1…
ECN-Z…)
EXD-M…
Assieme cavo
EXV-M…
Assieme cavo
EXV-M…
Assieme cavo
UPS for up to
two
controllers
One supercap
for one EXD
-SH1
Two supercaps
for one EXD
-SH2
24 V
24 V
24 V
24 V
24 V
VAC/
VDC
24
Vedere il parametro
