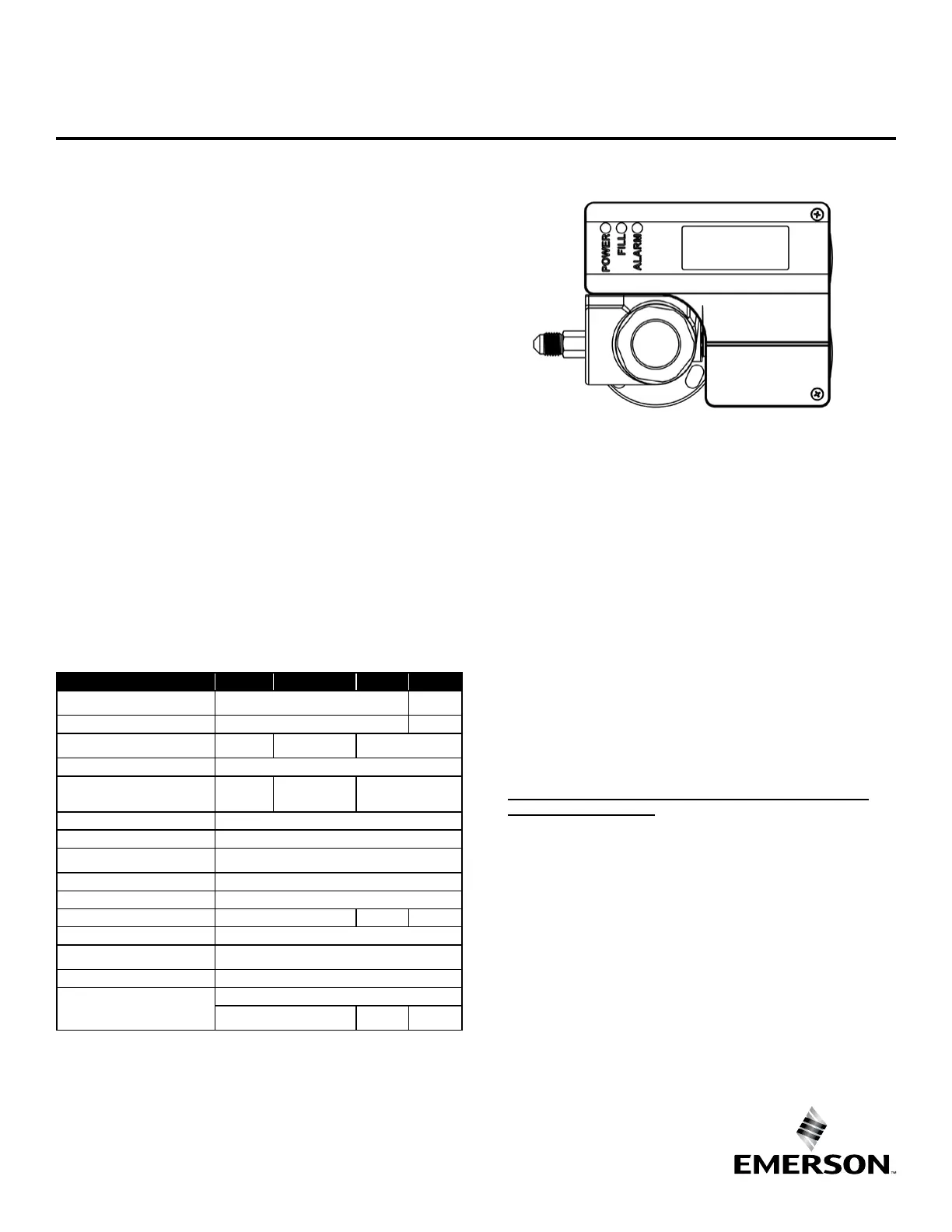

Controles de gestão de óleo OMC
Folha de instruções
PA-00388
CARACTERÍSTICAS
• Unidade autônoma com sensor de nível de óleo e solenoide integral para administrar
o fornecimento do nível de óleo
• Sensor de efeito Hall para medida precisa do nível de óleo
• Indicação de alarme e status por LEDs
• Contato de saída de SPDT para alarme ou desligamento do compressor
• Instalação fácil por substituição do vidro de observação
• Adaptadores adequados a vários tipos de compressores, incluindo compressores
convencionais e compressores espirais
• Sinalgeradopelautuaçãobaseadanagravidade–semtenderaerrosdeformação
de espuma, como sensores óticos
• Ímãsacricialparaoperaçãoconável
INSTRUÇÕES DE SEGURANÇA
ATENÇÃO: Antes de abrirqualquersistema,certique-sedequeapressãonosistema
seja igual à pressão atmosférica e permaneça assim. Não fazer isso pode resultar em
ferimento pessoal e/ou danos ao sistema.
ATENÇÃO: A OMB/C opera usando um sensor magnético forte. É importante manter
o controle livre de quaisquer partículas de aço ou ferro que possam acumular nele
duranteainstalação.Elaspodemdicultarouimpediraoperaçãodocontrole.
1. Leia as instruções de instalação atentamente. Não seguir as instruções pode
resultar em falha no produto, dano ao sistema ou ferimento pessoal.
2. Não abra o sistema sob pressão.
3. Assegurequeatensãodefornecimentoestejadentrodoslimitesespecicadosde
OMB/C.
4. Desconecte a tensão de fornecimento do sistema/OMB/C antes da instalação. Aja
emconformidadecomosregulamentoslocaisdeeletricidadeaopassaraação
de OMB/C.
5. Não exceda a pressão máxima de trabalho.
6. Mantenha a temperatura dentro dos limites nominais.
7. Otrabalhodeveserrealizadoporpessoaldeserviçosqualicadoouumcontratado
licenciado.
INSTRUÇÕES DE INSTALAÇÃO
1. Leia as instruções de instalação atentamente.
2. Assegure que você tenha o kit de adaptador de montagem apropriado para o
compressor. Consulte a folha de instruções do kit de adaptador (PA-00316) para
escolher o adaptador adequado e ver as instruções de instalação.
3. O kit de substituição do O-ring (KS30368) pode ser usado nos controles OMB,
OMC e W-OLC.
4. Se for necessária uma substituição do OMB ou do OMC, substitua por um do
mesmo tipo
INSTRUÇÃO PARA TROCA EM CAMPO DE CONTROLE DE ÓLEO DE
OMB OU OMC
Esta instrução foi desenvolvida para minimizar o tempo baseado na experiência de
campo real. Leia todas as instruções antes de continuar com a mudança.
Ferramentas recomendadas: chave de porcas 7/16"; 7/16" chave de extremidade
aberta;chaveajustável;chavedeparafusos;desencapadordeos;conjuntode
medidor do coletor; chave de válvula de refrigeração (Itens adicionais que podem ser
necessáriosdependendodaaplicação:tubulaçãodecobredeuidorefrigerante1'de
¼" porcas de rosca de latão 2-¼"; ferramenta de rosca; 3/8" conector macho de rosca
por¼"adaptadorfêmeaderosca;porcasdeoselétricos-3).
1. Desconecte toda a energia elétrica do compressor.
2. Conecte com segurança as mangueiras do medidor na seguinte sequência:
descarregue a linha para a porta do assento traseiro da válvula de serviço
do compressor adjacente; linha comum para a porta da pressão de óleo no
virabrequim do compressor em que o controle deve ser mudado; a linha de sucção
no rack do compressor. (As válvulas do coletor devem ser fechadas).
3. Feche a descarga, a sucção e as válvulas de serviço de alimentação de óleo no
compressor.
4. Abra o volante de descarga do coletor de medição para pressurizar o virabrequim
para descarregar a pressão. (Importante: Não supere os limites de pressão
permissíveis denidos pelo fabricante do compressor para o virabrequim.)
5. Após pressurizar o virabrequim com uma pressão segura, feche o volante de
descarga do medidor do coletor.
6. Abra o volante de sucção do coletor de medição para deixar a pressão alta no
virabrequim medir o óleo no coletor de sucção.
7. Após o óleo estar abaixo do vidro de observação no virabrequim do compressor,
fecheovolantedesucçãoerecolhacomsegurançaouidodepressão
refrigerante restante no virabrequim.
8. Após toda a pressão ser eliminada no virabrequim, remova o controle de óleo
existente da seguinte forma:
 A. Desconecteososelétricosnocontroleerotulecadaumseoscódigosdecor
dososmudarem.
 B. Removaoconduíteexível(seusado)nacaixadejunção.
C. Desconecte a linha de fornecimento de óleo. Obs.: Uma nova pode precisar ser
fabricada ou um adaptador pode ser necessário, se for substituir um OMB por
um OMC.
 D. Removaosparafusosdemontagemdoangequeseguramocontroleno
adaptador e remova o controle existente.
OMC
ESPECIFICAÇÕES OMB OMC OMC NH
3
OMC CO
2
Pressão máxima de trabalho (MWP,
Maximum Working Pressure)
870 psig 1885 psig
Solenoide mín/máx OPD 0/350 psig 0/1450 psig
Tensão de fornecimento 24V, 50/60 Hz
120V ou 220-240V,
50/60 Hz
24V, 120V, 220-240V
50/60Hz
Bobina do solenoide EMF
Consumo atual 0,6 Amp (24V)
0,15 Amp (120V),
0,07 Amp (220-240V)
0,6 Amp (24V),
0,15 Amp (120V),
0,07 Amp (220-240V)
Tempo até sinal de nível baixo 10 segundos
Tempo após recuperação do setpoint 5 segundos
Tempo do alarme (incluindo o contato do
alarme)
120 segundos
Interruptor do alarme SPDT
Classicação do contato do alarme 10A em 120VAC 50/60 Hz, 5A em 250VAC 50/60 Hz, 3A em 30VDC
Compatibilidade do uido refrigerante Refrigerantes de classe A1 Amoníaco CO
2
Temperatura do uido refrigerante -40° a 180°F máximo
Temperatura do ambiente e do
armazenamento
-40° a 120°F máximo
Temperatura do ambiente (alojamento) -40° a 120°F máximo
Conexão do fornecimento de óleo
SAE macho 1/4"
(Latão)
(Aço
inoxidável)
(Latão)
