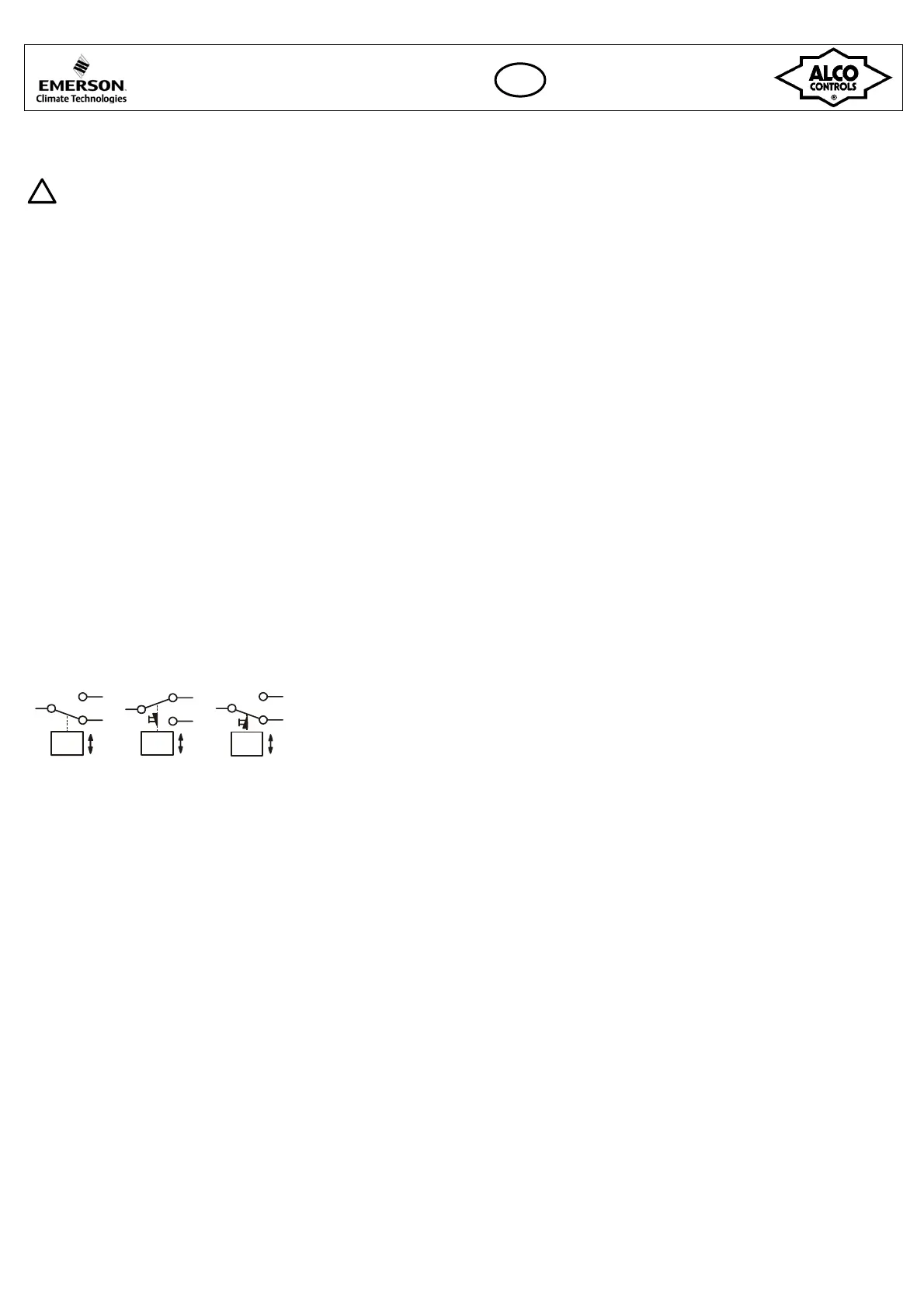

PS3__65052__R09.doc / replaces / ersetzt R08 PCN 0 716 000 2 / 9 21.07.2009
Betriebsanleitung
Klein-Druckschalter Baureihe PS3
D
Emerson Electric GmbH & Co. OHG
Heerstr.111 – D-71332 Waiblingen
Tel.: 07151 509-0 - Fax.: -200
www.emersonclimate.eu
Zum Einbau in Kälteanlagen und Wärmepumpen
gemäß EN 378.
Eine sachgemäße und fachgerechte Lagerung und
Bereitstellung der Geräte ist unbedingt erforderlich.
!
Sicherheitshinweise:
Lesen Sie bitte die Einbauanleitung gründlich.
Nichtbeachtung kann zum Versagen oder zur
Zerstörung des Gerätes und zu Verletzungen
führen.
Der Einbau darf nur von Fachkräften
vorgenommen werden.
Der Kältekreislauf darf nur in drucklosem
Zustand geöffnet werden.
Achten Sie darauf, daß Betriebsspannung und
Stromaufnahme die auf dem Typschild
angegebenen Werte nicht überschreiten .
Unterbrechen Sie die Stromzufuhr vor dem
Einbau und allen nachfolgenden Arbeiten am PS3.
Überschreiten Sie niemals den max. Prüfdruck!
Beachten Sie die angegebenen Temperaturbe-
schränkungen. Bei hohen Medientemperaturen
darf die Gehäusetemperatur 70° C nicht
überschreiten.
Bei der Verdichterdirektmontage im Hochdruck-
bereich muß ein Pulsationsdämpfer sowie eine
Hochdruckmembran eingesetzt werden.
Beim Einbau nicht am Gehäuse gegenhalten oder
Werkzeug am Gehäuse ansetzen (Fig. 4).
Einstellung:
Klein-Druckschalter PS3 sind auf vorgegebene
Druckwerte fest eingestellt (siehe Etikett). Die
Schaltpunkte dürfen vom Kunden nicht verstellt
werden, ansonsten erlischt die Herstellergarantie.
Funktion und Kontaktsystem (s. Fig. 1,2 und 3):
Fig. 1: Druckschalter automatische Rückstellung
Fig. 2: Niederdruckbegrenzer (Handreset min.)
Fig. 3: Hochdruckbegrenzer (Handreset max.)
Fig. 1 Fig. 2 Fig. 3
+
-
P
1
2
4
+
-
P
1
2
4
+
-
P
1
2
4
PS3 mit automatischem Reset (Min. oder Max.):
PS3 Klein-Druckschalter sind mit einem Wechsler
ausgestattet. Bei Erreichen des oberen Schaltpunktes
öffnet Kontakt 1-2 und Kontakt 1-4 schließt
(umgekehrt bei Erreichen des unteren Schaltpunktes).
PS3 mit Handreset (Min. oder Max.):
Bei Erreichen des eingestellten Schaltpunktes öffnet
Kontakt 1-4 (bei Niederdruckschaltern) oder es öffnet
Kontakt 1-2 (bei Hochdruckschaltern) und verriegelt
jeweils. Erst wenn der Druck um ca. 1,5 bar (bei
Niederdruckschaltern) angestiegen bzw. um ca. 3..5
bar abgesunken ist (bei Hochdruckschaltern) kann der
Schalter über die Resettaste zurückgesetzt werden.
Einbau:
PS3 Klein-Druckschalter dürfen keinen Pulsationen
ausgesetzt werden. Wenn Pulsationen am
Druckanschluß des PS3 zu erwarten sind ist die
Verwendung eines PS3 mit Pulsationsdämpfer oder
der Anschluß mit Kapillarrohr (mind. 1m Länge)
erforderlich.
Einbaulage: beliebig.
Druckanschluß: gemäß Fig. 4 und 5
(1) = Kupferdichtung
(2) = Nasser Lappen
Teflondichtmaterial auf Adaptergewinde aufbringen.
Dichtheitsprüfung:
Nach der Installation ist ein Drucktest durchzuführen:
-Gemäß EN378 für Geräte, die die Europäische Druck-
geräterichtlinie 97/23/EC erfüllen sollen.
–Mit dem maximalen Arbeitsdruck des Systems für alle
anderen Anwendungen.
Achtung:
1) Bei Nichtbeachten droht Kältemittelverlust und
Verletzungsgefahr.
2) Die Druckprüfung darf nur von geschulten und
erfahrenen Personen durchgeführt werden.
Wartung/Service:
Bei Reparaturen oder Austausch des Druckschalters ist
stets eine neue Dichtung (1) einzubauen (Fig. 4)
Elektrischer Anschluß:
Wichtig: Für den gesamten elektrischen Anschluß
sind die länderspezifischen Vorschriften unbedingt
einzuhalten. Schutzart IP65 wird nur bei
vorschriftsmäßiger Montage gewährleistet.
Anschluß mit Kabel PS3-Nxx/-2xx/-4xx (Fig.6-8):
Fig. 7 Hochdruck-Anwendungen
Fig. 8 Niederdruckanwendungen
bk = schwarz; bl = blau; br = braun
Stecker gemäß DIN 40050 / IEC 529 / EN60529 mit
eingeschweißter Dichtlippe. Max Drehmoment der
Befestigungsschraube: 0,05Nm. Stecker kann nicht
repariert werden. Bei Ausfall ersetzen. Kann nur in
einer Richtung aufgesteckt werden.
Technische Daten:
Schutzklasse (EN 60529):
IP65 (mit Kabel PS3-Nxx/-Lxx)
IP00 (ohne Gerätestecker)
Umgebungstemperatur (Gehäuse) -40°C bis +70°C
Lager- und Transporttemperatur: -40°C bis +70°C
Medientemperatur: (siehe Typschlüssel)
Druckbereich:
1…5/A…E/J…N/S…W: -40 bis +70°C
6/F/O/X -40 bis +150°C
Maximaler Betriebsdruck: s. Typschlüssel/Druckbereich
Max. zulässiger Druck PS: s. Typschlüssel/Druckbereich
Rüttelfestigkeit: 4g (10...1000 Hz)
Elektrische Last - Standard / Mikroschalter:
Induktiv (AC15): 3A / 1.5A @ 230V AC
Anlaufstrom (LRA, AC3):36A / 15A @ 230V AC
Standard-Schaltkontakte sind nicht geeignet für
elektronische Anwendungen mit Strömen <100 mA.
Medienverträglichkeit: FKW, HFKW
Kennzeichnung: CE nach Niederspannungsrichtlinie
alle Modelle, CE
0035 nach Druckgeräterichtlinie nur
bauteilgeprüfte Modelle
Typschlüssel:
PS3 -
c d e
e.g. PS3 – W 6 S
c Ausführung
A = Druckschalter, automatische Rückstellung
B = Druckbegrenzer, externe Handrückstellung,
bauteilgeprüft, EN 12263,PZL/PZH
R = Druckschalter, externe Handrückstellung
S = Sicherheitsdruckbegrenzer, interne Handrück-
stellung, bauteilgeprüft, EN 12263 PZHH
W = Druckwächter, automatische Rückstellung,
bauteilgeprüft, EN 12263, PSL/PSH
ACHTUNG: Ausführungen B, R, S schützen in
Verbindung mit den Druckbereichen 4, 5 und 6 gegen
steigenden Druck. und in Verbindung mit den Druck-
bereichen 1 und 3 gegen fallenden Druck.
d Druckbereich / Max. zulässiger Prüfdruck
Betriebsdruck (PS) (PT)
1/A/J/S = -0,6 .. 6bar 27bar 30bar
3/C/L/U = 0,1 .. 16bar 27bar 30bar
4/D/M/V = 6 .. 30bar 31bar 36bar
5/E/N/W = 6 .. 30bar 31bar 36bar
6/F/O/X = 10 .. 43bar 43bar 48bar
ANM.: 1…6 Standardkontakte
A…F Goldplatierte Kontakte
J…O Mikroschalter
S…X Mikroschalter goldplatierte Kontakte
e Druckanschluß
A = 7/16”-20 UNF Außengewinde
G = G1/4" innen, Messing
K = 1 m Kapillarrohr mit Überwurfmutter
7/16”-20 UNF
L = 1/4"-ODF Lötanschluß mit 1m Kapillarrohr
R = G1/4" Außengewinde, Messing
S = 7/16"-20 UNF innen, Schraderöffner,
(Pulsationsdämpfer nur Bereich 6/F/O/X)
U = 6 mm - ODF Lötanschluß,
(Pulsationsdämpfer nur Bereich 6/F/O/X)
X = 1/4" - ODF Lötanschluß,
(Pulsationsdämpfer nur Bereich 6/F/O/X)
