Instructies voor het gebruik
Mini-Pressostaat PS3
NL
Emerson Electric GmbH & Co. OHG
Heerstr.111 – D-71332 Waiblingen
Tel.: 07151 509-0 - Fax.: -200
www.emersonclimate.eu
Voor toepassingen in de koeltechniek en
warmtepompen volgens EN 378.
Een professionele en passende opslag en behandeling
van de onderdelen is een vereiste.
!
Veiligheidsinstrukties
• Neem het installatievoorschrift grondig door.
Nalaten ervan kan slecht funktioneren,
beschadiging van het apparaat of zelfs
verwondingen tot gevolg hebben.
• De inbouw mag alleen door vakkundigen
uitgevoerd worden.
• Het koelsysteem mag alleen in drukloze toestand
geopend worden
• Let erop, dat de bedrijfsspanning en
stroomopname die op het typeplaatje staan
aangegeven niet worden overschreden.
Onderbreek de stroomtoevoer vóór de inbouw en
tijdens latere werkzaamheden aan de PS3.
• De in de technische gegevens aangegeven
temperaturen dienen te worden aangehouden.
• Nooit de maximale proefdruk overschrijden!
• Let op het aangegeven temperatuurbereik. Bij
hoge mediumtemperaturen mag de temperatuur
van de behuizing 70°C niet overschrijden.
• Bij directe montage op de compressor dient een
pulsatiedemper en een hoge temperatuur
membraan te worden toegepast.
• Gebruik geen geweld bij de montage (Fig. 4).
Fabriekinstelling:
PS3 mini-pressostaten worden op vooraf aangeven
drukken vast ingesteld (drukwaarde: zie etiket). Het
schakelpunt mag nooit door derden worden versteld,
anders vervalt de fabrieksgarantie.

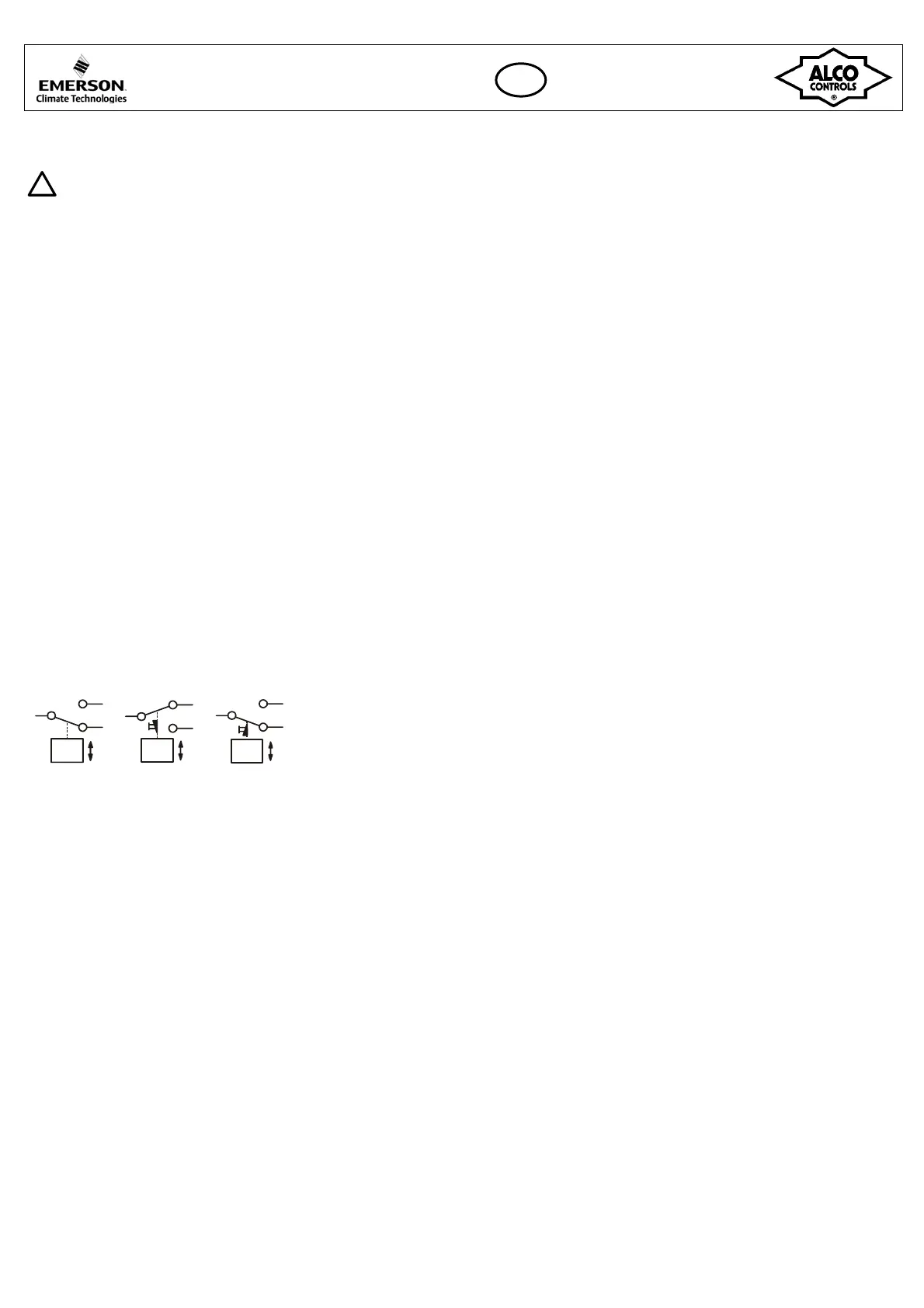

Kontaktsysteem (vlgs Fig. 1,2 en 3):
Fig. 1: Pressostaat
Fig. 2: Lagedrukbeveiligingsdrukschakelaar (handreset min)
Fig. 3: Hogedrukbeveiligingsdrukschakelaar (handreset max.)
Fig. 1 Fig. 2 Fig. 3
+
-
P
1
2
4
+
-
P
1
2
4
+
-
P
1
2
4
Kabelkleuren:
PS3 mini-pressostaten zijn met een wisselkontakt
uitgevoerd. Bij bereiken van het bovenste schakelpunt,
opent kontakt 1-2 en sluit kontakt 1-4 (en andersom bij
het bereiken van het onderste schakelpunt).
PS3 met handreset (Min. oder Max.):
Bij bereiken van het ingestelde schakelpunt opent
kontakt 1-4 (bij lagedrukschakelaars) of kontakt 1-2
(bij hogedruk-schakelaars) en wordt telkens
vastgehouden. Pas als de druk ongeveer met ca. 1,5
bar gestegen is (bij lagedruk-schakelaars), of met ca.
3…5 bar gedaald is (bij hogedruk-schakelaars), kan de
schakelaar middels de resetknop teruggezet worden.
Montage:
PS3 mini-pressostaten mogen niet onderhevig zijn aan
pulsaties. Indien pulsaties aan de drukaansluiting van
de PS3 te verwachten zijn, is het nodig om een PS3 met
pulsatiedemper of de aansluiting met met capillair
(minstens 1m lengte) toe te passen.
Montagepositie: de montagepositie is willekeurig.
Drukaansluiting: vlgs Fig. 4 en 5.
(1) = Koperpakking (2) = Natte lap
Gebruik Teflon afdichtmateriaal op de adapter-
aansluiting
Lektest:
• Na installatie dient een lektest als volgt te worden
uitgevoerd:
- Voor installaties welke dienen te voldoen aan het
Europese Drukvaten Besluit 97/23/EC: conform
EN378
- Voor overige installaties: met de maximale
bedrijfsoverdruk.
Waarschuwing:
1. Het niet doorvoeren van een lektest kan leiden tot
persoonlijk letsel en/of koudemiddelverlies.
2. Lektest mag alleen worden doorgevoerd door
gekwalificeerd en ervaren personeel.
Onderhoud: Gebruik bij onderhoud of vervanging
altijd een nieuwe afdichting (Fig 4 – (1)).
Elektrische aansluiting
Belangrijk: Op de elektrische aansluiting zijn
landelijke en regionale voorschriften van
toepassing en aan te houden. Beschermingsgraad
IP 65 wordt alleen bij montage volgens voorschrift
gegarandeerd.
Aansluiting met PS3-Nxx/-2xx/-4xx (Fig.6-8):
Fig. 7 High Pressure Application
Fig. 8 Low Pressure Application
bk = zwart; bl = blauw; br = marrone
De aansluitplug voldoet aan DIN 40050 / IEC 529 /
EN60529, en is voorzien van een geintegreerde
pakking. Indien de connector alleen gebruikt wordt
voor het openen of sluiten van een elektrisch circuit
dient de 3de draad te worden afgeknipt (zie Fig 9, 10).
De schroef mag maximaal met een aandraaimoment
van 0,05Nm worden vastgezet. De connector kan niet
gerepareerd worden en dient bij defecten in zijn geheel
te worden vervangen. Montage is slechts in één positie
mogelijk
Beschrijving
• Beschermklasse (EN 60529):
IP65 (met PS3-Nxx/-Lxx)
IP00 (zonder stekker)
• Omgevingstemperatuur (behuizing): -40°C tot + 70°C
• Bewaar- end Transporttemperatuur: -40°C tot + 70°C
• Mediumtemperatuur:
Drukbereik 1…5/A…E/J…N/S…W: -40 tot +70°C
Drukbereik 6/F/O/X: -40 tot +150°C
• Toelaatbare bedrijfsoverdruk: zie type codering/drukbereik
• Max. toegestane druk PS: zie type codering/druckbereik
• Schokbestendigheid: 4g (10 tot 1000 Hz)
• Elektrische gegevens - Standaard / Microschakelaar
Inductief (AC15): 3A / 1.5A @ 230V AC
Geblokkeerde rotor (LRA, AC3): 36A / 15A @ 230V AC
• Voor toepassingen waarbij de elektrische belasting laag is
(stroom <100mA) zijn de standaard contacten niet
geschikt.
• Medium-verdraagbaarheid: HFC, HCFC
• CE markering conform de laagspanningsrichtlijn voor
alle modellen. CE
0035 volgens PED 97/23/EX alleen
voor specifieke modellen.
Type-aanduiding:
PS3 -
c d e
e.g. PS3 – W 6 S
c Uitvoering
A = Hoge/-lagedrukschakelaar, Reset automatisch
B = Beveiligingsschakelaar, Reset uitwendig,
type goedkeuring, EN 12263, PZL/PZH
R = Hogedrukschakelaar met handreset
S = Beveiligingsschakelaar, Reset inwendig,
type goedkeuring, EN 12263 PZHH
W = Beveiligingsschakelaar, Reset aut., type
goedkeuring, EN 12263, PSL / PSH
Opmerking: Fucntie-types B, R en S geven in combinatie met
drukbereik 4, 5 of 6 een beveiliging tegen hoge druk en In
combinatie met drukbereik 1 of 3 een beveiliging tegen lage
druk.
d Druckbereik / max. toegestane Testdruk
druk (PS) (PT)
1/A/J/S = -0,6 .. 6bar 27bar 30bar
3/C/L/U = 0,1 .. 16bar 27bar 30bar
4/D/M/V = 6 .. 30bar 31bar 36bar
5/E/N/W = 6 .. 30bar 31bar 36bar
6/F/O/X = 10 .. 43bar 43bar 48bar
NOTE: 1…6 Standaard contacten
A…F contacten met goudlaag
J…O: Microschakelaar
S…X: Microschakelaar contacten met
goudlaag
e Drukaansluiting
A = 7/16”-20 UNF male
G = G1/4" female brass
K = capillair 1m met 7/16"-20 UNF moer
L = 1/4"- ODM soldeeraansluiting met 1 mtr.
capillair
R = G1/4" male brass
S = 7/16"-20 UNF inwendig met schraderopener,
(pulsatiedamper bereik 6/F/O/X)
U = 6 mm – ODF soldeer,
(pulsatiedamper bereik 6/F/O/X)
X = 1/4" - ODF soldeer,
(pulsatiedamper bereik 6/F/O/X)
