Инструкция по установке
Реле давления Серия PS3
RUS
Emerson Electric GmbH & Co. OHG
Heerstr.111 – D-71332 Waiblingen
Tel.: 07151 509-0 - Fax.: -200
www.emersonclimate.eu
Для холодильных систем и тепловых насосов.
!
Техника безопасности:
• Внимательно изучите инструкции по
установке. Неправильная установка приведет
к поломке прибора, повреждениям в системе и
травмам.
• Установка должна производиться только
специалистами.
• Перед тем, как открыть систему, убедитесь,
что давление в ней равно атмосферному.
• Величина напряжения и силы тока на
электрическом приборе должна
соответствовать значениям на шильде PS3.
Перед установкой и сервисом, отключите
напряжение от системы и PS3.
• Не превышайте испытательное давление.
• Поддерживайте температуры в установленных
пределах. Температура корпуса не должна
превышать 70°C при средне-и
высокотемпературных условиях.
• Используйте поглотитель пульсаций и высоко
температурную диафрагму для прямого
подключения компрессора к системам
высокого давления
• Пользуйтесь двумя ключами при установке
прибора.
Настройка:
Реле давления PS3 настраиваются на заводе на
определенную величину уставки. (см. маркировку).
Условия вкл./выкл., а также дифференциал
давлений не могут быть изменены заказчиком
(иначе прибор теряет гарантию).

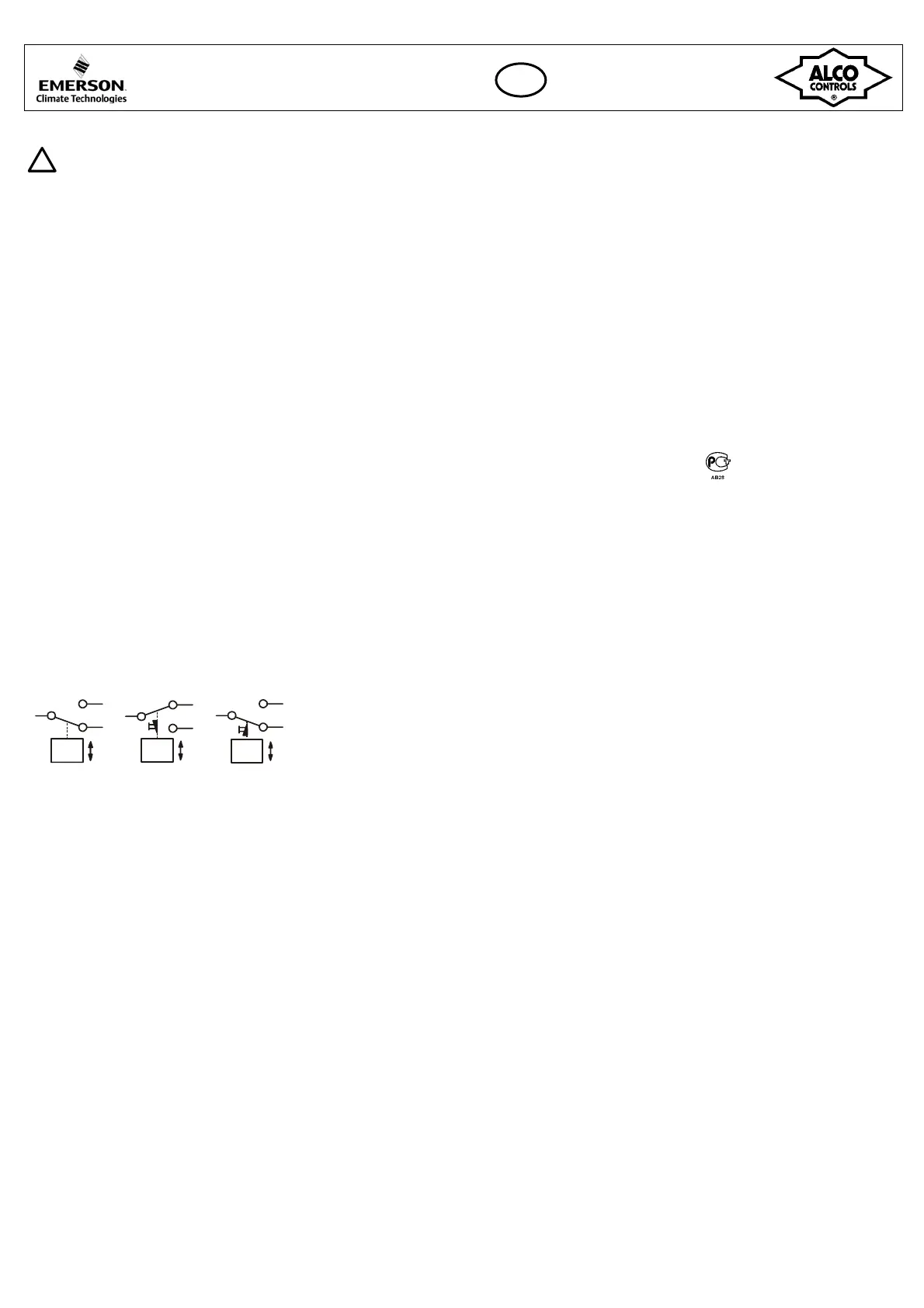

Функция / Тип прибора (см. Рис. 1,2 и 3):
Fig. 1: Реле давления
Fig. 2: Реле низкого давления (ручной перезапуск)
Fig. 3: Реле высокого давления (ручной перезапуск)
Fig. 1 Fig. 2 Fig. 3
+
-
P
1
2
4
+
-
P
1
2
4
+
-
P
1
2
4
Кодировка цветного кабеля:
Реле давления PS3 оснащены релейным контактом
типа SPDT (однополюсный двухпозиционный),
переключающимся с 1-4 на 1-2 при снижении
давления и с 1-2 на 1-4 при увеличении давления.
При достижении уставки по давлению контакт 1-2
размыкается, а 1-4 замыкается (в реле низкого
давления происходит обратное).
PS3 с перезапуском (мин или макс.):
При достижении уставки давления размыкается
контакт 1-4 (реле НД) или же контакт 1-2 (реле ВД)
и блокируется. После повышения давления
приблизительно на 1.5 бар (реле НД) или
понижения приблизительно на 3 бар (реле ВД) реле
можно вернуть в исходное положение простым
нажатием кнопки перезапуска.
Монтаж:
Реле давления PS3 не должно подвергаться
воздействию пульсаций. Если есть опасность их
возникновения, необходимо использовать
виброгаситель или капиллярную трубку (мин. 1м).
Расположение при монтаже:
PS3 можно располагать в любом положении.
Соединения по давлению: см. рис. 4 и 5
(1) = Медная прокладка (шайба)
(2) = Влажная тряпка
Электрические соединения:
Замечание: При подключении PS3 учитывайте
конкретные условия подключения
электрических приборов.
Защита IP65 предусматривает обязательную
правильную установку:
• Протяните кабель через прокладку, шайбу,
изоляционное кольцо и корпус.
• Подсоедините провода к трем контактам разъема
(#1,2,3).
• Протяните кабель обратно и установите
контактный блок в корпус.
• Установите крепежный винт в отверстии на верху
корпуса.
• Затяните прокладку кабеля. Максимальный
крутящий момент составляет 1 Nm.
• Присоедините прокладку и установите разъем на
болты. Затяните винт с максимальным крутящим
моментом 4 Nm.
Соединение проводов с клеммами типа push-on:
Необходимо использование изолированных
проводов с клеммами типа push-on размером 6,3 мм
(DIN 46245).
Соединение в клеммном коробе PS3-Nxx/-2xx/-
4xx (Fig.6-8):
Fig. 7 High Pressure Application
Fig. 8 Low Pressure Application
bk = черный; bl = синий; br = коричневый
Протяните кабель через отверстие в корпусе
контакта. Соедините провода с PS3.
Закрепите корпус контакта PS3 и затяните винт
максимальным крутящим моментом 4 Nm.
Технические данные:
• Класс защиты (EN 60529):
IP65 ( с PS3-Nxx/-Lxx)
IP00 (без разъема / защитн.разъем)
• Окружающая температура (корпус): -40°C - +70°C
• Температура хранения и перевозки: -40°C to +70°C
• Средняя температура: (см. тип кода)
• Стандартная диафрагма: макс. 70°C
• Высокотемпературная диафрагма: макс. 150°C
• Максимальное рабочее давление:
Диапазон 1: 6 бар Диапазон 3: 16 бар
Диапазон 4: 32 бар Диапазон 5: 32 бар
• Испытат. давление: 25/36 бар (см. маркировку)
• Сопротивление вибр.: 4g (10...1000 Hz)
• При низких токах (ток <100 mA) стандартные
контакты не подходят
• Ток/напряжение: 3 A/230 V AC
• Хладагенты: HFC, HCFC, CFC
• Маркировка: СЕ в соответствии с Директивой для
низковольтного оборудования все модели, СЕ0035
в соответствии с Директивой для оборудования,
работающего под давлением, 97/23/ЕС: только
одобренные модели.
• маркировано:
Тип кода:
PS3 -
c d e
e.g. PS3 – W 6 S
c Функция
A = Реле (ограничитель) ВД/НД с автоматическим
перезапуском
B = Защитное реле с внешним перезапуском,
утвержд. DIN
R = Реле ВД с внешним перезапуском
S = Защитное реле с внутр. перезапуском,
утвержд. DIN
W = Защитное реле ВД/НД с автомат.
перезапуском, утвержден DIN
d Диапазон давлений
PS PT
1/A/J/S = -0,6 .. 6bar 27bar 30bar
3/C/L/U = 0,1 .. 16bar 27bar 30bar
4/D/M/V = 6 .. 30bar 31bar 36bar
5/E/N/W = 6 .. 30bar 31bar 36bar
6/F/O/X = 10 .. 43bar 43bar 48bar
e Соединения
S = 7/16"-20 UNF внутр. резьба с клапаном
Шредера
B = 7/16"-20 UNF внутр. резьба, высокотемпер.
диафрагма, клапан Шредера, поглотитель
пульсаций
K = 1м капиллярная трубка с гайкой под
отбортовку 7/16"-20 UNF, клапан Шредера
L = 1/4"- ODM пайка, с кап.трубкой длиной 1м
U = 6 мм – ODF пайка,
X = 1/4" - ODF пайка,
A = 7/16"-20 UNF внутренний, поглотитель
пульсаций
G = G1/4" внутр. (female) brass
R = G1/4" male brass
